某家用电热水器，其工作模式和相关参数如下表。如图为电热水器的原理图，包括工作电路和控制电路两部分，通过电磁继电器自动控制电热水器实现加热状态和保温状态的挡位变换。R0、R1为电热丝，R2为滑动变阻器，R为热敏电阻（置于电热水器内），其阻值随温度的升高而减小。| 型号 | 电源 | 加热功率 | 保温功率 | 水容量 |
| LELZ20-19 | AD220V 50Hz | 800W | 40W | 2kg |
可知，电热水器的功率最小，处于保温状态；
＝
＝60.5Ω，
＝
＝1210Ω，
可知，电热水器消耗的电能：W＝
＝
＝2.8×105J，
可知，加热时间为：t＝
＝
＝350s；

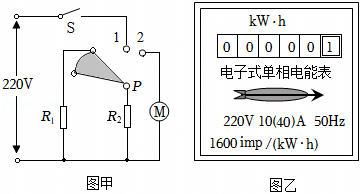

]| **牌智能滚筒洗衣机 | |
| 额定电压 | 220V |
| 加热功率 | 2400W |
| 设定温度范围 | 30℃～90℃ |
| 电动机功率 | 240W |
如图甲为某电热水器水箱内部“水位传感器”的局部电路图，通过测量电路中的电阻大小反映水位。图甲中四个电阻阻值相同，导线上A至H均为裸露的金属触点。图乙是水箱内部的加热电路，有“高温挡”和“低温挡”，由温控开关控制，两发热电阻R1=40Ω、R2=15Ω，阻值不变。
天然气灶使用方便、经济环保。如图所示，在一个标准大气压下，天然气灶将一壶质量为3kg、温度为20℃的水加热至沸腾，燃烧天然气体积为4.8×10-2m3．已知：水的比热容为4.2×103J/（kg?℃），天然气的热值为3.5×107J/m3。
图1是一款全自动电炖锅，其部分参数如下表，内部简化电路如图2所示，R1、R2均为阻值不变的加热电阻，电炖锅有加热和保温挡。| 额定电压 | 220V |
| 加热功率 | 200W |
| 保温功率 | 20W |
| 内胆容量 | 2L |
图甲是小明家电热水壶的铭牌，图乙为该电热水壶的工作电路图，R1、R2均为电热丝。小明想在用电高峰期测量家里的实际电压，他关闭家中其他用电器，只让电热水壶单独在加热状态下工作6min,使1kg的水温度从30℃升高到78℃，此过程电能表（如图丙所示）的转盘转了240r。[c水=4.2×103J/（kg?℃）]| 型号 | MLJY-01 |
| 额定电压 | 220V |
| 额定加热功率 | 968W |
| 额定保温功率 | 44W |
如图是某款家用电热器的简化电路，R1、R2为阻值一定的电热丝。该电热器接入电压恒为220V的电路中，电热器高温挡的功率为1100W，低温挡的功率为220W。求：
直饮机的电路图如图所示，电热丝R1、R0绕在出水管上，水经过出水管时被加热，通过改变“温、开水选择开关”的状态，可以选择出温水或开水。该直饮机的额定电压是220V，开水加热电功率是2200W，温水加热电功率是550W。

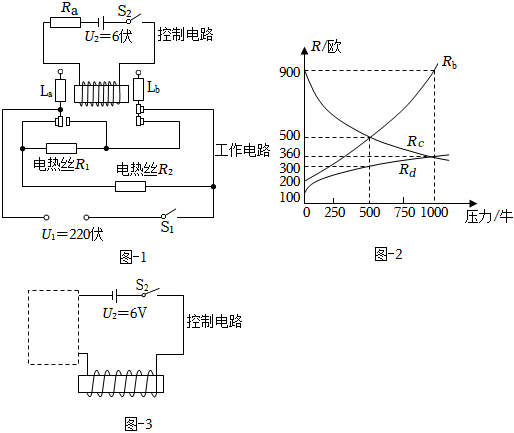

| 热敏电阻Ra的阻值和温度的关系 | |||||||||||||||
| 温度/℃ | 20 | 25 | 30 | 35 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 50 | 55 | 60 | 65 |
| 阻值/Ω | 600 | 480 | 390 | 300 | 240 | 230 | 220 | 210 | 200 | 190 | 180 | 150 | 120 | 100 | 85 |
dyczwuyn
2025-03-08
初中物理 | | 解答题
纠错
收藏
下载
相似
组卷
解析
如图所示折叠卡式炉重量轻，燃烧效率高，携带方便，是露营爱好者常选的炉具装备之一。某款折叠卡式炉，采用丁烷气体作为燃料，气罐中装有250g丁烷，在炉头处可完全燃烧每秒释放3500J的热量。标准大气压下烧开水壶中初温为25℃，质量为1kg的水用时仅需3分钟。则：（丁烷的热值是q=4.8×107J/kg）
