193571. （2024•西工大附中•八模）如图甲为空气炸锅，可设定加热温度，其简化电路如图乙所示。它是通过电阻丝R来加热空气，从而加热食物，达到设定加热温度后，断开开关。c取1.0×10³J/（kg•℃）。求：
（1）空气炸锅控制电路中的电磁铁上端是　　极；
（2）空气炸锅的额定功率为1200W，1s就可以将锅内的空气从20℃加热到200℃。空气炸锅内有5×10^﹣3kg的空气，将这些空气从20℃加热到200℃需要吸收多少J的热量？空气炸锅加热空气的效率是多少？
（3）控制电路电源电压为6V恒定不变，通过调节变阻器R₃接入电路的阻值来设置加热温度，电阻R₂置于温度监测区域，它的阻值随温度变化的关系如图丙所示。当滑动变阻器的电阻值为50Ω时，加热温度设定为200℃。闭合开关S，电磁继电器（不计线圈的电阻）的衔铁被吸下，工作电路接通，开始加热，直到锅内温度达到200℃时，衔铁向上弹起，停止加热。则当R₃的阻值调为70Ω时，对应的加热温度设定为多少？

共享时间:2024-06-18 难度:4

纠错

下载

相似

组卷

[考点]

能量的利用效率，电热的综合计算，安培定则，利用安培定则判断磁极，

[答案]

（1）N；

（2）将这些空气从20℃加热到200℃需要吸收900J的热量，空气炸锅加热空气的效率是75%；

（3）当R₃的阻值调为70Ω时，对应的加热温度设定为150℃。

[解析]

解：（1）由安培定则可知，电流从螺线管的上端流入，下端流出，空气炸锅控制电路中的电磁铁上端是N极。
（2）将空气从20℃加热到200℃需要吸收的热量Q_吸＝cm（t﹣t₀）＝1.0×10³J/（kg•℃）×5×10^﹣3kg×（200℃﹣20℃）＝900J；

消耗的电能为W＝Pt＝1200W×1s＝1200J；
空气炸锅加热空气的效率为η＝

×100%＝

×100%＝75%；

（3）当滑动变阻器的电阻值为50Ω时，加热温度设定为200℃，此时R₂的阻值为50Ω，电源电压不变，斜铁被吸下时电路中电流不变，所以电路中总电阻不变，电路中总电阻为
R＝R₂+R₃＝50Ω+50Ω＝100Ω；
当R₃的阻值调为70Ω时，此时R₂的阻值为
R₂′＝R﹣R₃′＝100Ω﹣70Ω＝30Ω；
由图丙可知，设定的温度为150℃。
故答案为：（1）N；
（2）将这些空气从20℃加热到200℃需要吸收900J的热量，空气炸锅加热空气的效率是75%；
（3）当R₃的阻值调为70Ω时，对应的加热温度设定为150℃。

[点评]

本题考查了"能量的利用效率，电热的综合计算，安培定则，利用安培定则判断磁极，"，属于"综合题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

193665. （2024•铁一中学•六模）空气能热水器，也称为“空气源热泵热水器”，其工作原理与空调器极为相似，采用少量的电能驱动压缩机运行，高压的液态制冷剂经过膨胀阀后在蒸发器内蒸发为气态，并从空气中吸收大量的内能。小帅家买了一款新型空气能热水器（如图﹣1所示），其工作时，液态制冷剂进入蒸发器，生成的蒸汽被压缩机压缩后变成高温、高压的蒸汽进入冷凝器，再将能量传递给冷水，如图﹣2所示，此款热水器的部分参数如下表，正常工作时，将整箱水从26℃加热到56℃，用时56min。小刚查阅资料得知一级能效比为3.4以上，表示耗能最低，二级能效比为3.2，表示比较节能，三级能效比为3.0，四级能效比为2.8，五级能效比为2.6（空气能热水器的能效比指储水箱中的水吸收的能量与压缩机消耗的电能的比值）。已知

，

，g＝10N/kg。

能效等级	电源电压/V	额定输入功率/W
二级	220	1250
水箱容积/L	机身净重/kg	接地面积/cm²
100	70	2000

（1）请通过计算说明此热水器的能效等级是否达到二级。
（2）若这些热量分别由空气能热水器和电热水器提供，已知电热水器的加热效率为80%，则空气能热水器所消耗的电能与电热水器所消耗的电能相比，可节约多少焦耳的电能？
（3）能效比数值越小，代表对电能的利用率越　　（选填“高”或“低”），空气能热水器　　（选填“遵守”或“违背”）能量守恒定律。

共享时间:2024-05-21 难度:2 相似度:1.5

解析

纠错

下载

组卷

194224. （2024•爱知中学•八模）科技小组的同学设计了如图甲所示的恒温水箱温控电路（设环境温度不高于20℃），由工作电路和控制电路组成。工作电路中的电热器上标有“220V 2000W”的字样；控制电路中热敏电阻R_t作为感应器探测水温，置于恒温水箱内，其阻值随温度变化的关系如图乙所示，R₁为滑动变阻器，电磁铁产生的吸引力F与控制电路中电流关系如图丙所示，衔铁只有在不小于3N吸引力的作用下才能被吸下（不计继电器线圈的电阻，

）。

（1）电热器是利用电流的　　效应来工作的，闭合开关S时，电磁铁的上端为　　极。
（2）用电热器给恒温箱中100kg的水加热，正常工作20min时，水温由20℃升高到25℃，求电热器的加热效率？
（3）调节滑动变阻器，使R₁＝280Ω，为了把温度控制在25℃左右，设定在水温低于25℃时自动加热，在水温达到25℃时停止加热，求控制电路中的电源电压U是多少？
（4）设控制电路中电源电压U不变，将水箱中水温由25℃的恒温调节到30℃的恒温，应该　　（选填“增大”或“减小”）滑动变阻器接入电路中的阻值。

共享时间:2024-06-18 难度:2 相似度:1.5

解析

纠错

下载

组卷

194127. （2024•滨河中学•五模）某家用速热式电热水器的铭牌标明：加热功率4400W，保温功率100W，水箱容积25L；其内部结构如图所示：R₁、R₂是水箱中加热盘内的电热丝，水箱放满水后闭合开关S₁开始加热，当水温升高到40℃时，温控开关S₂自动切换到保温状态。

（1）R₁的阻值是多少？
（2）如果热水器每天平均保温20h，则这台电热水器正常工作时每天因保温要消耗的电能是多少？
（3）善于观察的张林发现，当只有热水器工作时，将一箱冷水加热1min，热水器显示屏显示水温由20℃上升到22℃，同时电能表（如图乙）指示灯闪烁了80次，则该电热水器的效率多大？（ρ_水＝1.0×10³kg/m³，c_水＝4.2×10³J/（kg•℃），不考虑电阻随温度变化）

共享时间:2024-05-14 难度:2 相似度:1.5

解析

纠错

下载

组卷

28293. （2024•高新一中•九上一月）如图甲所示是我国自主研发的亚洲第一座100MW熔盐塔式光热电站。该光热电站1.2万面定日镜（定日镜总面积1.4×10⁶m²）和20000吨熔盐组成，它们可以在计算机的精确控制下随着太阳位置变化而变化，使太阳光时刻都能聚集到吸热器上，它的工作原理如图乙所示。在该系统中，吸热器将定日镜所捕捉到的太阳光转化为液态熔盐的内能并存储起来，然后，通过熔盐放热使水变成水蒸气从而推动汽轮发电机组发电。最后，通过高压输电线将电能传输到变电站供广大用户使用。
$德优题库$
（1）若地球表面每平方米面积上接收太阳辐射能的平均功率为1000W，则所有定日镜10min接收的太阳能可以使液态20000吨熔盐温度升高5.25℃，则：
①液态熔盐吸收的热量为多少？[已知液态熔盐比热容为4×10³J/（kg•℃）]
②所有定日镜10min接收的太阳能为多少？
③在此过程中的光热转化效率为多少？
（2）该光热发电站一年产出的电能为1.404×10¹³J。若采用煤发同样多的电，将会有大量二氧化碳气体排出，且每燃烧1吨煤会排放出3吨二氧化碳气体，则该发电站相当于每年减排二氧化碳多少吨？（已知煤电转换效率为40%，煤的热值为3.0×10⁷J/kg。）

共享时间:1970-01-01 难度:4 相似度:1.25

解析

纠错

下载

组卷

194273. （2024•交大附中•五模）在物理项目化学习活动中，某科技小组设计了水位自动监测装置，可以通过电流大小确定水位高度，其原理如图甲所示。电源电压恒定，电阻丝R电阻为100Ω，R₀是压敏电阻，其阻值与所受压力大小关系如图乙所示，R₀下方固定一个绝缘“⊥”形硬杆。轻质金属滑杆PQ可以在金属棒EF上自由滑动，PQ下方通过绝缘杆与圆柱体M固定在一起，M重为50N、高为4m。当水位上升时，PQ随M向上移动。闭合开关，当PQ恰好位于R最下端时，电流表示数为0.06A，M有四分之一体积浸在水中；当PQ上升到R的最上端时，刚好与“⊥”形杆接触，且对杆无压力，设定此时水位为警戒水位。整个装置接触良好且无摩擦，所有连接杆受到的重力和浮力都不计（水的密度ρ=1.0×10³kg/m³，g取10N/kg）。求：
$德优题库$
（1）电源电压；
（2）M的底面积；
（3）当电流为0.2A时，水位比警戒水位上升的高度；
（4）开关闭合后，水位不断上升过程中，电路中电流表示数的变化范围为0.06～ A。

共享时间:2024-05-04 难度:1 相似度:1.25

解析

纠错

下载

组卷

188368. （2024•交大附中•五模）图1为一种电磁炉的原理示意图。它是利用高频电流在电磁炉内部线圈中产生磁场，磁化铁磁材料制成的烹饪锅，在锅体形成无数小的涡流（感应电流）而产生焦耳热。同时，被磁化的铁磁分子因摩擦、碰撞而发热。从而使锅体自身发热达到加热食物的目的。某款电磁炉性能参数如表所示，操作面版如图2所示。
$德优题库$

型号	额定电压	额定功率	功率调节范围	温度调节范围	效率
SK2105	220V	2100W	120W-2100W	70℃-270℃	≥90%

根据以上信息解答：
（1）在使用电磁炉时，锅体内能的增加是通过的方式获得的；
（2）电磁炉以额定功率工作时的电流；
（3）在1个标准大气压下，将一锅质量为3kg、温度为22℃的水烧开需要吸收多少热量？若电磁炉以额定功率工作，则烧开这些水最多需要多少时间？

共享时间:2024-05-08 难度:1 相似度:1.25

解析

纠错

下载

组卷

193380. （2024•师大附中•五模）如图甲所示，是某款自动控温电热水器的电路图，热水的温度可以设置。其中控制电路电压恒为9V，R₁为热敏电阻，置于水箱中，产生的热量对水箱中水温的影响忽略不计，R₁阻值随温度变化的关系如图乙所示；R₂为可调电阻，用来设定电热水器的水温；电磁铁线圈电阻忽略不计；当通过电磁铁的电流≥360mA时，衔铁被吸合；当电磁铁的电流≤300mA时，衔铁被释放。工作电路中电热丝R₃、R₄均置于水箱中，R₃＝22Ω，保温功率为880W，在加热状态时，热水器的加热效率为80%。工作过程中，电源电压均保持不变。
（1）R₄的阻值为多大？
（2）如果电热水器储有60kg的水，电路处于加热状态，正常工作1小时，能使水温升高多少【c_水＝4.2×10³J/（kg•℃）结果保留1位小数】
（3）若将R₂的阻值调为15Ω，则电热水器中的水温可以控制在哪个范围？
（4）为了将热水器内水的温度调低一些，应对电路进行怎样的调节？请写出你的调节办法（不需要分析理由）

共享时间:2024-05-10 难度:1 相似度:1.25

解析

纠错

下载

组卷

188393. （2023•铁一中学•二模）如图1所示是某型号自动吸水微电脑控温电茶壶，图2是其工作电路简图，接通电路后，温控开关S自动与触点a、b接通，电茶壶开始烧水；在标准大气压下，壶内的水到达沸点后，温控开关S自动与a、b断开，并立即与触点c接通，电茶壶开始进入保温状态。已知电源电压为220V，电阻R₁＝60.5Ω，加热功率是1000W，水的比热容为c_水＝4.2×10³J/（kg•℃），R₁与R₂的阻值不受温度的影响。求：
（1）电茶壶的保温功率。
（2）电阻R₂的阻值。
（3）电茶壶将1kg初温为35℃的水加热到100℃需用时300s，则加热效率为多大？
（4）小明要对电茶壶进行改造，要求改造后加热功率不变，电茶壶整体保温功率改为原来的

，则只需在图3中　　（填“A”或“B”）处接入一个电阻，此电阻的阻值为　　 Ω。

共享时间:2023-03-16 难度:3 相似度:1.17

解析

纠错

下载

组卷

184088. （2023•唐南中学•九上期末）中考体检时，我们都要测量体重，常用的测量工具是人体秤。测量时如图甲所示。秤中的力敏传感器由弹性体和金属电阻丝R组成，电阻丝粘贴在弹性体上，但两者之间隔有绝缘材料。当秤台上有重物时，弹性体被压缩，电阻丝R随之变短，阻值发生变化。据此原理，小明利用力敏传感器设计了一种既能称量物重，又能实现报警的人体秤的模拟电路，如图乙所示。电源电压为3V，电流表量程为0～0.6A。闭合开关后，秤台上不放重物时，电流表示数为0.2A，随着秤台重物的增加，电流表示数会发生变化，当电流达到0.4A，电磁铁会吸引衔铁，动、静触点接触，电路报警。（电磁铁线圈电阻不计，g取10N/kg）
$德优题库$
（1）如图乙所示，电磁铁的右端为极。
（2）若报警灯L的额定电压为3V，其电流随电压变化规律如图丙所示，电阻丝R阻值的减少量与所测物体质量的增加量成正比，当秤台上物体的质量为10kg,力敏电阻的变化量为1Ω；
①闭合开关，秤台不放重物到电路开始报警时，灯泡L的功率变化了多少？
②当电流表示数为0.4A时，秤台上物体的质量为多少？
③关于此人体秤的结构及工作原理，下列说法正确的是。
A.人体秤所测物体质量的变化量与电流表示数的变化量成正比
B.开关闭合后，当体重过大，电磁铁吸引衔铁，电路报警，灯L亮度不变
C.若报警灯L放在a处，人体秤正常工作时灯泡不亮，当电流表示数为0.4A时，吸引衔铁，L发光而报警，秤台所称物体质量的最大值比图乙中更小
D.若报警灯L放在b处，人体秤正常工作时灯泡亮，当电流表示数为0.4A时，吸引衔铁，L间歇发光，电路报警，秤台所秤物体质量的最大值比图乙中更大

共享时间:2023-02-13 难度:4 相似度:1

解析

纠错

下载

组卷

184987. （2023•理工大附中•九上期中）如图甲所示，这是某品牌电暖器，其简化电路图如图乙所示，其中R₁、R₂是两个相同的电热丝，单个电热丝的电流与电压的关系图像如图丙所示，每个电热丝的额定电压均为220V。
$德优题库$
（1）电热丝R₁、R₂的阻值随两端实际电压的增大而（选填“增大”、“减小”或“不变”）。
（2）每个电热丝正常工作时的电阻及额定功率各是多少？
（3）闭合开关S₂，断开开关S₁、S₃时，电暖器消耗的总功率是多少？
（4）闭合开关S₁、S₃，断开开关S₂时，让电暖器工作15min,容积为50m³的密闭卧室内的温度升高了10℃，则电暖器的加热效率是多少？[结果保留到1%，c_空气=1.0×10³J/（kg?℃），ρ_空气=1.2kg/m³]

共享时间:2023-11-25 难度:4 相似度:1

解析

纠错

下载

组卷

187085. （2025•新城区•一模）图甲是某型号能设定加热温度的家用空气炸锅，其简化电路如图乙所示。它是通过电阻丝R₁来加热空气，从而加热食物，通过调节变阻器 R₃ 接入电路的阻值来设置加热温度，电阻R₂置于温度监测区域，它的阻值随温度变化。求：
（1）电磁铁的上端为（选填“N”或“S”）极。闭合开关S，当电磁继电器的衔铁被吸下时，（选填“开始”或“停止”）加热。
（2）将5×10^-3kg 的空气从20℃加热到200℃需要吸收的热量。c_空气取1.0×10³J/（kg?℃）；
（3）工作电路中电热丝R₁与指示灯支路并联。已知R₁的额定电压为220V，额定功率为1210W。正常工作时，工作电路的总电流为5.55A，此时指示灯支路消耗的功率。
$德优题库$

共享时间:2025-03-04 难度:5 相似度:0.9

解析

纠错

下载

组卷

187016. （2025•长安区•一模） $德优题库$ 某家用电热水器，其工作模式和相关参数如下表。如图为电热水器的原理图，包括工作电路和控制电路两部分，通过电磁继电器自动控制电热水器实现加热状态和保温状态的挡位变换。R₀、R₁为电热丝，R₂为滑动变阻器，R为热敏电阻（置于电热水器内），其阻值随温度的升高而减小。

型号	电源	加热功率	保温功率	水容量
LELZ20-19	AD220V 50Hz	800W	40W	2kg

（1）由如图可知，闭合开关S时，电磁继电器的上端为（选填“N”或“S”）极；当电热丝R₀和R₁同时工作时电热水器处于（选填“加热”或“保温”）挡。
（2）该电热水器正常工作时，求：
①电热丝R₁的阻值；
②若电热水器的加热效率为75%，当它处于加热状态时，使2kg水的温度升高25℃需要多长时间？c_水=4.2×10³J/（kg?℃）]
（3）电热水器工作时，若需要提高其保温温度，可行的措施是。

共享时间:2025-03-08 难度:5 相似度:0.9

解析

纠错

下载

组卷

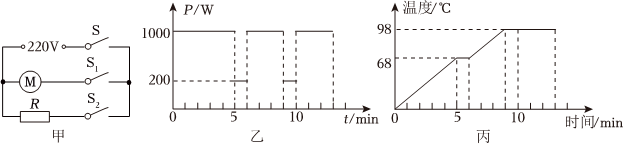

195147. （2024•高新一中•四模）如图甲所示是小明家豆浆机的工作原理图，其中电动机是用来带动刀头将原料进行粉碎打浆的，额定功率是200W，R是电热管，额定功率是1000W。图中乙、丙是此豆浆机做一次豆浆时的工作信息。小明妈妈向豆浆机中加入黄豆和清水共1.2kg,已知豆浆的比热容为4.0×10³J/（kg?℃）。（g取10N/kg）
