[考点]
探究光反射时的规律，探究光反射实验中的纸板作用，探究光反射实验中的纸板垂直，
[答案]
（1）垂直；在；（2）反射角等于入射角；（3）漫；（4）没有；（5）0.05。
[解析]

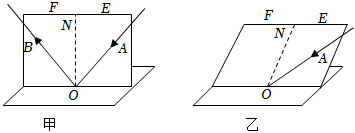

解：（1）硬纸板放在平面镜上时，要与镜面保持垂直，如果纸板与平面镜不垂直，入射光沿纸板照射后在纸板上将看不到反射光线；
当两块硬纸板在一个平面内时，可以看到入射光线和反射光线，将硬纸板F向后折转一个角度后，看不到反射光线，所以该实验的结论是反射光线、入射光线和法线在同一个平面内；
（2）多次改变入射光线AO与ON的夹角进行实验，记录入射角和反射角的数据如表格所示，分析此数据得出的结论是反射角等于入射角；
（3）实验时从硬纸板前不同的方向都能看到反射光线，是由于硬纸板表面凹凸不平，光在这里发生了漫反射的缘故；

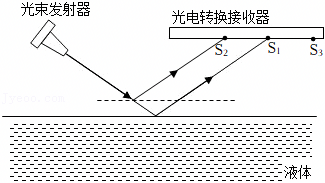

（4）由于入射光线是固定的，且光在水面上发生的是镜面反射，当水面发生变化时，故反射光线的方向与原来的反射光线是平行的，如图所示，
由于两条反射光线是平行的，平行线间的距离不变，所以当液面升降高度一定时，接收平面上的光点S1和S2之间的距离与接收平面到液面的距离没有关系；
（5）从图丁显示圆盘转动一周在横轴上显示20格，由题意知道，每格表示100.00×10﹣2s，所以圆盘转动周期应为20s，则转速是0.05r/s。
故答案为：（1）垂直；在；（2）反射角等于入射角；（3）漫；（4）没有；（5）0.05。
[点评]
本题考查了"探究光反射时的规律，探究光反射实验中的纸板作用，探究光反射实验中的纸板垂直，"，属于"难典题"，熟悉题型是解题的关键。
