201174. （2022•西工大附中•七模） $德优题库$ 如图所示，小梁同学想要探究导体的电阻与长度的关系。他找来一根粗细均匀的电阻丝，由于缺少刻度尺，无法测量电阻丝长度，小梁同学将电阻丝绕在一个较大的圆形时钟表盘上，发现电阻丝的a、b两端分别正对时钟表盘上的7点和5点。小梁将电阻丝的a端连接入电路，通过改变金属夹的位置，利用时钟表盘刻度来表示接入电路的电阻丝长度。主要实验步骤如下：
（1）连接电路时，开关应处于状态；
（2）实验采用的电源电压为6V，R₀为定值电阻，改变金属夹的位置，闭合开关。记录每次接入电路的电阻丝对应的时钟表盘刻度和电流表示数I，得到以下表格中多组数据。

钟表盘刻度	8点	9点	10点	11点	12点	……
电流表示数I（A）	0.30	0.20		0.12	0.10	……

小梁通过分析得出，当金属夹的位置对应钟表盘上10点整时，电流表示数应为 A，此电阻丝的总电阻为 Ω；
（3）进一步分析实验数据，小梁得出导体的电阻与长度成（填“正比”或“反比”）的结论。

共享时间:2022-06-03 难度:1

纠错

下载

相似

组卷

[考点]

电阻大小与导线长度、横截面积、材料之间的关系，

[答案]

（1）断开；（2）0.15；100；（3）正比。

[解析]

解：（1）连接电路时，为了保护电路，开关应断开；
（2）由图像可知，电阻丝的总长度为“7”﹣“5”，一共10格，设总电阻为R，当8点时，电阻为0.1R，当9点时电阻为0.2R，根据U＝U_滑+U₀与欧姆定律，代入表中数据则有：
6V＝0.3A×0.1R+0.3A×R₀ ①
6V＝0.2A×0.2R+0.2A×R₀ ②
联立解得 R＝100Ω；R₀＝10Ω；
当位置为10点时，滑动变阻器接入电路的阻值30Ω，定值电阻的阻值为10Ω，总电阻为40Ω，根据I＝U/R，代入数据可得电流为0.15A；
（3）从图表可以看出，电阻接入电路长度越长，电流越小，因此导体电阻越大，导体电阻与长度成正比。
故答案为：（1）断开；（2）0.15；100；（3）正比。

[点评]

本题考查了"电阻大小与导线长度、横截面积、材料之间的关系，"，属于"基础题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

201006. （2022•西工大附中•七模） $德优题库$ 如图所示，小梁同学想要探究导体的电阻与长度的关系。他找来一根粗细均匀的电阻丝，由于缺少刻度尺，无法测量电阻丝长度，小梁同学将电阻丝绕在一个较大的圆形时钟表盘上，发现电阻丝的a、b两端分别正对时钟表盘上的7点和5点。小梁将电阻丝的a端连接入电路，通过改变金属夹的位置，利用时钟表盘刻度来表示接入电路的电阻丝长度。主要实验步骤如下：
（1）连接电路时，开关应处于状态；
（2）实验采用的电源电压为6V，R₀为定值电阻，改变金属夹的位置，闭合开关。记录每次接入电路的电阻丝对应的时钟表盘刻度和电流表示数I，得到以下表格中多组数据。

钟表盘刻度	8点	9点	10点	11点	12点	……
电流表示数I（A）	0.30	0.20		0.12	0.10	……

共享时间:2022-06-07 难度:1 相似度:2

解析

纠错

下载

组卷

208536. （2017•西工大附中•九模）细心的小明发现，生活中许多地方用到导线，耳机的电线很细，手机充电器的电线稍粗些，电视机的电线就更粗，电线的粗细与电阻有什么关系？
（1）小明对此现象进行分析，并在实验室找到了4根电阻丝，其规格、材料如表所示，来探究横截面积对导体的电阻大小影响；
$德优题库$

编号	材料	长度/m	横截面积/mm²
A	镍铬合金	0.5	0.5
B	镍铬合金	1.0	0.5
C	镍铬合金	0.5	1.0
D	锰铜合金	0.5	0.5

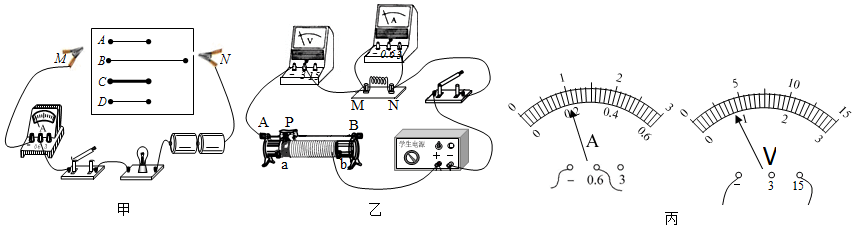

①如图甲所示的实验电路，在M、N之间分别接上不同的导体，则通过观察        来比较导体电阻的大小。
②为了验证上述问题，应该选用编号        两根电阻丝分别接入电路进行实验。
（2）小亮用图乙所示装置，来研究导电液体的电阻与横截面积关系，有机玻璃容器（该容器是绝缘体）内壁的两端安装了铜片M、N，容器内注入了适量的导电液体，电源电压保持12V不变。
①闭合开关前，滑片P应置于滑动变阻器的        （选填“A”、“B”或“正中间”）
②测出导电液体的横截面积S，闭合开关，调节滑动变阻器，记录电表示数，算出电阻R．断开开关，继续向容器注入导电液体，改变导电液体的横截面积，重复上述实验，得到下表实验数据。图丙是某次电表的示数，则导电液体的电阻为        Ω。

实验次数	1	2	3	4
横截面积S/cm²	10	20	30	40
电阻R/Ω	10	5	3.3	2.5

③分析表中数据可知，导电液体的横截面积越大，电阻越；若导电液体横截面积变为前一次的2倍，则其电阻的大小变为前一次的。
（3）小红改用一段可拉伸乳胶管（是绝缘体）来研究，将乳胶管灌满导电液体，两端用金属塞堵住管口。若均匀拉伸乳胶管，使其横截面积变为原来的一半，则此时导电液体的电阻（选填“等于”或“不等于”）原来的2倍，这是由于小红在实验时没有控制导电液体的不变。

共享时间:2017-06-27 难度:1 相似度:2

解析

纠错

下载

组卷

208828. （2016•蓝田县•三模）按要求完成下列填空
$德优题库$
（1）如图甲所示，用一张硬纸片盖住装满水的杯口。将杯子倒置过来，水和纸片都不下落，该现象证明了       的存在。
（2）如图乙所示，自然界中丰富多彩的色彩都是由       三种色光混合而成的。
（3）如图丙所示，实验探究的是       。
（4）如图丁所示，闭合开关，保持A不动，移动B夹，发现电流表指针发生变化，说明铅笔芯的电阻大小与       有关。

共享时间:2016-04-11 难度:4 相似度:1.25

解析

纠错

下载

组卷

195070. （2024•师大附中•二模）请完成与下列实验有关的填空。
$德优题库$
（1）小红在“探究串联电路电流特点”的实验时，闭合开关前发现电流表指针如图1所示，接下来她要对电流表进行的操作是        ；
（2）如图2，是探究不同物质吸热本领的实验装置图，采用相同的热源，通过比较        来比较水和煤油吸收热量的多少；
（3）如图3，如果选用编号A、D两根电阻丝进行实验，是为了验证导体的电阻与导体的        有关；
（4）如图4，为某同学用刻度尺测量物体长度的情境，则所测物体的长度为        cm。

共享时间:2024-03-30 难度:5 相似度:1.2

解析

纠错

下载

组卷

195431. （2024•高新一中•一模）根据下列有关实验，完成下列问题：
（1）如图甲所示，在盛有等量冷水和热水的两个相同的烧杯中同时各滴入一滴墨水，一段时间后，杯中水的情况如图所示，实验表明温度越高，分子的动能就越        。
（2）如图乙所示电路，导线a的一端固定在铅笔芯上，当导线b的一端在铅笔芯上左右移动时，灯泡亮暗会发生变化。这个实验说明导体的电阻与        有关。
（3）如图丙所示是探究“物体的动能与哪些因素有关”的实验，其中两球质量m_A=m_B，可用于探究动能与        的关系。
（4）如图丁是研究“短路引起熔丝熔断”的实验，增加一根导线，并将导线接在        两点间，闭合开关，造成短路，可引起熔丝熔断。
$德优题库$

共享时间:2024-03-14 难度:5 相似度:1.2

解析

纠错

下载

组卷

207426. （2020•西工大附中•二模）按要求完成填空。
（1）如图所示，该实验操作是为了探究二力平衡时需满足       。
$德优题库$
（2）如图所示，温度计的玻璃泡在液体中位置正确的是       （填写相应字母）。
$德优题库$
（3）如图所示，分别将导体B、C接入电路，是为了探究导体电阻与       的关系。
$德优题库$

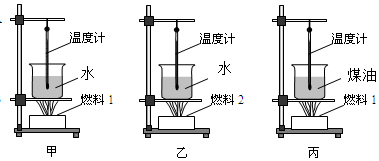

（4）如图所示，在探究不同物质吸热本领的实验时应该选取的两个装置是       。
