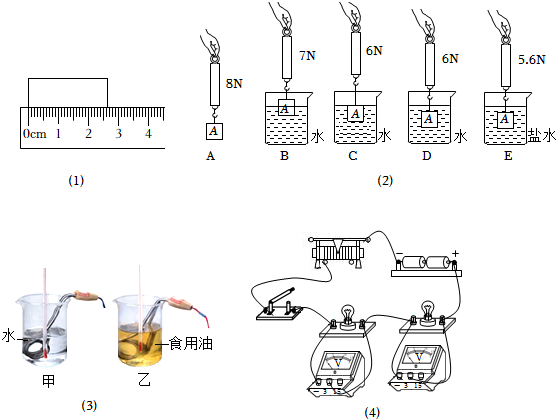

201077. （2022•西工大附中•九模）（1）如图（1）所示，刻度尺的读数为        cm；
（2）如图（2）所示，是探究影响浮力大小的实验过程，物块A在盐水中受到的浮力是        N；
（3）如图（3）所示，在比较水和食用油吸热本领的实验中相比用酒精灯加热，用电加热器加热的优点是：更容易控制水和食用油        相等；
（4）如图（4）所示，探究影响电流做功多少与什么因素有关的实验，用此电路图是为了探究电流做功多少与        的关系。 $德优题库$

共享时间:2022-06-27 难度:5

纠错

下载

相似

组卷

[考点]

测量物体的长度，称重法测量浮力，利用阿基米德原理进行简单计算，电功的测量，探究影响电流通过导体时产生热量的因素，

[答案]

（1）2.62；（2）2.4；（3）吸收热量；（4）电压。

[解析]

解：（1）由图1可知，刻度尺上1cm之间有10个小格，所以一个小格代表1mm，即刻度尺的分度值为1mm；物体的长度是2.62cm；
（2）由AE可知，物体浸没水中受到的浮力：
F_浮＝G﹣F_示＝8N﹣5.6N＝2.4N；
（3）相比用酒精灯加热，用电加热器加热的优点是：更容易控制水和食用油吸收热量相等；
（4）图中将两灯泡串联起来，可以保证通过两灯泡的电流和通电时间相同，若控制两灯泡阻值不同，由串联分压的规律可知两灯泡分得的电压不同，灯泡的亮度也不同，所以此电路图是为了研究电流做功多少与电压的关系。
故答案为：（1）2.62；（2）2.4；（3）吸收热量；（4）电压。

[点评]

本题考查了"测量物体的长度，称重法测量浮力，利用阿基米德原理进行简单计算，电功的测量，探究影响电流通过导体时产生热量的因素，"，属于"压轴题"，熟悉题型是解题的关键。
