200732. （2022•西安工业大学附中•三模）如图甲所示是“探究电压一定时，电流跟电阻关系”的实验电路图，已知电源电压恒为4V，滑动变阻器（30Ω 1A）以及符合实验要求的电表，开关和导线。
（1）实验中小明同学多次改变R的阻值，记下对应电流表的示数，得到如图乙所示的电流I随电阻R变化的图象，由图象可以得出结论：       ；
（2）由图乙可知，小明探究时，控制电阻两端电压        V不变；
（3）如果小明同学连好电路后闭合开关，移动滑动变阻器滑片P，发现电流表有示数，电压表无示数，则该故障可能是由R        （选填“短路”或“断路”）造成的；
（4）小明为了能够完成上述实验，更换的电阻R的阻值不能超过        Ω；
（5）上述实验结束后，小明又设计了如图丙所示的电路，只用电压表来测量额定电压为2.5V的小灯泡的额定功率，已知滑动变阻器的最大阻值为10Ω，其测量过程如下：
$德优题库$
①闭合开关S、S₂，断开S₁，将滑动变阻器的滑片移到最上端，电压表示数为4V；
②闭合S、S₁，断开S₂，移动滑动变阻器使电压表读数为        V时，小灯泡正常发光；
③闭合S、S₂，断开S₁，保持滑动变阻器的滑片与②步的位置相同，此时电压表示数为2V；
④根据上述测量，可知小灯泡的额定功率P_额=       W。

共享时间:2022-04-10 难度:2

纠错

下载

相似

组卷

[考点]

探究电流与电阻的关系，伏安法测量小灯泡的电功率，

[答案]

（1）电压一定时，通过导体的电流与其电阻成反比；（2）2.5；（3）短路；（4）50；（5）②1.5；④0.75W。

[解析]

解：（1）由图像可知，导体的电阻增大，通过导体的电流减小，通过导体的电流与导体的电阻的乘积保持不变，故可得出结论：电压一定时，通过导体的电流与其电阻成反比；
（2）由欧姆定律可知，实验中，R两端的电压控制为：U＝IR＝0.5A×5Ω＝2.5V；
（3）电流表有示数，说明电路不是断路，电压表无示数，可能是与电压表并联的支路短路，因此故障可能是与电压表并联的定值电阻R短路了；
（4）定值电阻两端的电压始终保持U_V＝2.5V，根据串联电路电压的规律，变阻器分得的电压：U_滑＝U﹣U_V＝4V﹣2.5V＝1.5V，电压表示数为变阻器分得的电压的

＝

倍，根据分压原理，当滑动变阻器接入电路的电阻最大时定值电阻的电阻：R_最大＝

×30Ω＝50Ω，即小明为了能够完成上述实验，更换的电阻R的阻值不能超过50Ω；
（5）①闭合开关S、S₂，断开S₁时，小灯泡短路，只有R接入电路，电压表的示数等于电源电压大小，即U＝4V；
②闭合S、S₁，断开S₂时，小灯泡与R串联，电压表测R两端电压，根据串联电路电压规律可知，
灯两端的电压为U_L额＝2.5V，即电压表示数为U_R＝U﹣U_L额＝4V﹣2.5V＝1.5V时，灯正常发光；
③闭合S、S₂，断开S₁，只有R接入电路，电压表测部分R两端的电压，示数为2V，为电源电压的一半，由串联电路的分压原理可知，与电压表并联部分的电阻为R最大值的一半，即5Ω；
④在②中，R接入电路的电阻为5Ω，电路中的电流为：I＝I_R＝

＝

＝0.3A，
小灯泡的额定功率为：P＝U_额I_L＝2.5V×0.3A＝0.75W。
故答案为：（1）电压一定时，通过导体的电流与其电阻成反比；（2）2.5；（3）短路；（4）50；（5）②1.5；④0.75W。

[点评]

本题考查了"探究电流与电阻的关系，伏安法测量小灯泡的电功率，"，属于"必考题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

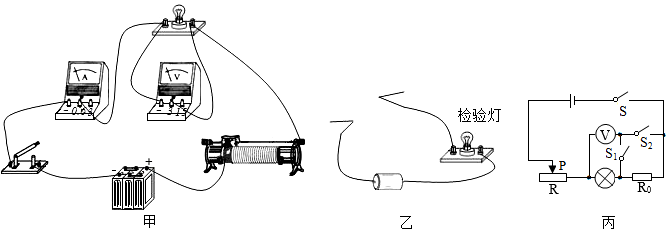

195625. （2024•交大附中•一模） $德优题库$ 电学实验课上，老师提供了“20Ω?1A”字样的滑动变阻器R₁、定值电阻（5Ω、10Ω、15Ω、20Ω）、标有“0.5A”字样的小灯泡、两节干电池等器材。利用所学知识，请帮助小鹏同学完成下面的实验。
（1）探究电流与电阻关系时，小鹏设计了图甲所示实验电路，其中滑动变阻器R₁除了可以保护电路外，还有        的作用；根据现有器材，为了让四个定值电阻单独接入电路都可完成实验，定值电阻两端的预设电压U₀不能低于        V。
（2）小鹏想测量标有“0.5A”字样小灯泡的额定功率。老师从实验室中拿出最大阻值未知的滑动变阻器R₂和一个电压未知的电源（以上两器材均能满足实验要求），经过思考，利用原有的“20Ω?1A”的滑动变阻器R₁和电流表等器材，小鹏设计了图乙所示电路，请帮他完成实验。
①为完成实验，请在图丙的虚线框内填上滑动变阻器R₁、R₂；
②先将R₁、R₂的滑片移至最右端，闭合开关S、S₁，断开开关S₂，再将R₂的滑片移至最左端，电流表的示数为0.3A。
③将R₂的滑片移至最右端，断开开关S₁，闭合开关S、S₂，向左移动        的滑片，直至电流表的示数为0.5A。
④       ，断开开关S₂，闭合开关S、S₁，电流表的示数恰好为0.24A。
⑤小灯泡的额定功率P_额=       W。
$德优题库$

共享时间:2024-03-09 难度:2 相似度:2

解析

纠错

下载

组卷

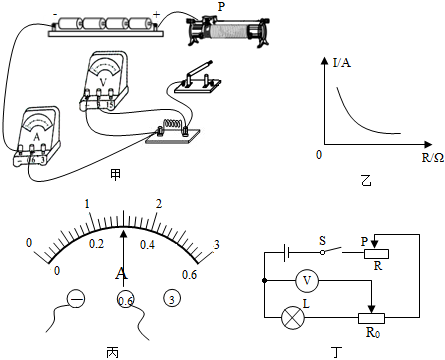

207878. （2018•师大附中•六模）小顺同学利用阻值不同的三个电阻（5Ω、10Ω、15Ω）、电压为6V的电源、滑动变阻器R（甲“20Ω 1A”、乙“50Ω 1A”）及其它器材做电学实验。 $德优题库$
（1）如图甲是小顺“探究电流与电阻的关系”时连接的部分实验电路
①将5Ω电阻接入电路，请用笔画线代替导线，将实验电路连接完整，要求：滑动变阻器的滑片P向右滑，电流表示数变大；
②闭合开关，移动滑片P，使电压表的示数为2V时读出对应的电流值并记录：
③接下来，小顺同学应该       ，并将滑动变阻器的滑片调到阻值       处，再依次用10Ω、15Ω的电阻进行实验，据此可推测她所选用的是本题中规格为       的滑动变阻器；
④按正确操作完成实验后，小顺得电流与电阻关系图象如图乙，由此可得到的结论是：       。
（2）小顺和同学们把图甲中的定值电阻换成额定电压为2.5V的小灯泡，测量它的额定功率。
①闭合开关后，发现小灯泡不亮，电流表和电压表都没有示数，则电路出现的故障可能是       （填选项字母）
A．小灯泡短路                         B．小灯泡断路
C．滑动变阻器同时接上面两个接线柱     D．滑动变阻器断路
②排除障后，再次闭合开关发现电压表示数为1.5V，若要使小灯泡正常发光，她应将滑动变阻器滑片向       端（选填“左”或“右”）移动，直到小灯泡正常发光，电流表的示数如图丙，则小灯泡的额定功率为       。
③另一小组的同学实验时发现桌上没有电流表，却多了一个滑动变阻器R₀（最大阻值用R₀表示），他们设计如图丁所示电路，也测出了额定电压为U₀=2.5V的小灯泡额定功率，请补全下列步骤。
步骤一：闭合开关，先调节滑动变阻器       （选填“R₀”或“R”）的滑片到最       端（选填“左”或“右”），再调节滑动变阻器R的滑片，直到电压表示数为2.5V时为止；
步骤二：紧接着调节变阻器       （选填“R₀”或“R”）的滑片到最右端，读出这时电压表的示数为U；
步骤三：小灯泡的额定功率表达式P=       （用题中所给字母表示）

共享时间:2018-05-25 难度:2 相似度:2

解析

纠错

下载

组卷

193328. （2025•高新一中•三模）小明同学在做“测量小灯泡的额定功率”的实验中，选用如图1所示的器材和电路。其中电源电压为6V，小灯泡的额定电压为3.8V，滑动变阻器的铭牌上标有“20Ω 1A”字样。
$德优题库$
（1）请用笔画线代替导线将图甲的实验电路补充完整。（要求滑动变阻器的滑片向右移动时通过电路的电流变大）
（2）闭合开关后，移动滑动变阻器的滑片发现小灯泡始终不发光，电流表有示数，电压表无示数。若电路只有一处故障，则故障原因是       。
（3）排除故障后再次闭合开关，移动滑片直到电压表的示数为3.8V，此时电流表的示数如图2所示，则小灯泡的额定功率为       W。再调节滑动变阻器使电压表的示数达到3V，小灯泡发光较暗，此时小灯泡的实际功率       （选填“大于”、“小于”或“等于”）额定功率。
（4）同组的小亮同学还想探究“在电压一定时，电流与电阻的关系”，于是将图1中的小灯泡换成三个阻值分别为5Ω、10Ω、15Ω的定值电阻，其余连接均不改变。图3是小亮根据测得的实验数据绘制的电流I随电阻R变化的图像。由图像可知小亮将定值电阻R两端的电压控制为       V不变。当定值电阻由5Ω换为10Ω时，为达到实验要求，滑动变阻器的滑片应向       （选填“左”或“右”）端移动，直到滑动变阻器接入电路中的阻值为       Ω。

共享时间:2025-04-08 难度:2 相似度:2

解析

纠错

下载

组卷

208289. （2017•铁一中学•四模）小明同学利用阻值不同的四个电阻、电压为6V的电源、滑动变阻器R（标有“50Ω 1A”）及其它器材做电学实验，如图：
$德优题库$
（1）如图甲是小明“探究电流与电阻关系”时连接的部分实验电路。
①将5Ω电阻接入电路，将实验电路连接完整；
②闭合开关，移动滑片P，使电压表的示数为2.5V时读出对应的电流值并记录；
③断开开关，用10Ω的电阻替换5Ω的电阻，此时如果他马上闭合开关，会造成        表损坏，正确的操作应该是先调节滑动变阻器的滑片P使其处于        ，再闭合开关，移动滑片P使电压表的示数仍为2.5V；
④按正确操作完成余下实验后，得到电流与电阻关系图象如图乙所示，由此可得到的结论是：       。
（2）小丽同学把图甲中的定值电阻换成额定电压为2.5V的灯泡，测量它的额定功率。
①闭合开关后，发现灯泡不亮，电流表和电压表都没有示数，原因可能是滑动变阻器        ；
②排除故障后，将滑动变阻器R的滑征移到某一位置时电压表示数为2.2V，要测小灯泡的额定功率，应将滑动变阻器连入电路的阻值变        （选填“大”或“小”），当小灯泡正常发光时，电流表的示数如图丙所示，则小灯泡的额定功率为        W。
（3）小华同学实验时发现桌上没有电流表，却多了一个滑动变阻器R₀（最大阻值用R₀表示），他设计如图丁所示电路，测出了额定电压为U₀=2.5V的灯泡的额定功率，请补全下列步骤。
①闭合开关，先调节滑动变阻器        （选填“R₀”或“R”）的滑片到最        端（选填“左”或“右”），再调节另一滑动变阻器的滑片，直到电压表的示数为2.5V时为止。
②接着        ，读出这时电压表的示数为U；
③小灯泡的额定功率表达式P=       （用字母表示）。

共享时间:2017-04-20 难度:2 相似度:2

解析

纠错

下载

组卷

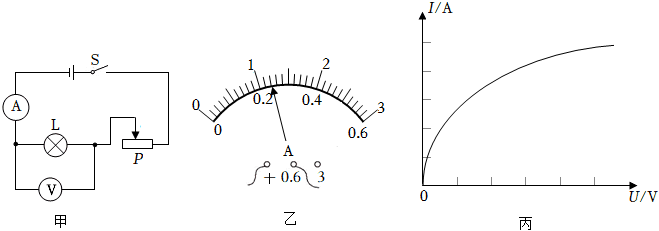

183416. （2025•师大附中•九上期末）如图甲是小明测量小灯泡额定功率的电路，电源电压恒为3V、电压表（0～3V）、电流表（0～0.6A）、额定电压为2.5V的待测小灯泡（电阻约为10Ω）、滑动变阻器（“20Ω0.5A”）、导线若干。
