200414. （2023•交大附中•一模）小红在实验室做“测量小灯泡电功率”的实验，如图1所示，电源（电压恒为4.5V）、小灯泡（额定电压为2.5V），电流表、电压表各一个，一个滑动变阻器（20Ω，3A），开关，导线若干。
$德优题库$

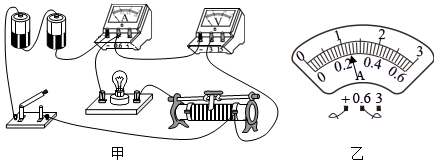

（1）图1甲是小红测量小灯泡额定功率的实物电路图，图中有一根线连接错误，请在这根线上打“×”，并在图中改正。
（2）正确连接电路后，闭合开关，移动滑动变阻器滑片，电压表示数较大且几乎不变，电流表示数始终为零，电路的故障可能是        。
（3）排除故障后，逐步移动滑片，看到如图1乙所示的电压表示数，其读数为        V，为使灯泡正常发光，应向        （选填“左”或“右”）端移动滑片P，图1丙为灯泡的I-U图象，可知灯泡的额定电功率为        W。
（4）若实验中电流表坏了，为了测量小灯泡的额定功率，小明选用一个阻值为15Ω的电阻R₀，设计了如图2的电路及实验步骤：
①按照图2连接电路，闭合开关，调节滑片使电压表的示数为额定电压；
②保持滑片位置不变，将电压表接在b、c两点间，测出R₀两端电压U₀，再算出小灯泡的额定功率。
小明通过实验操作，发现无法完成实验，经检查实验器材完好且接线正确，则原因是        。
解决问题后，小灯泡额定电功率的表达式为P_额=       （用U_额、U₀、R₀来表示）。
（5）完成上述实验后，小明又利用图3电路，在MN间接入适当的元件，下列能够完成的实验有        （选填序号）。
①接入一个灯泡，探究电流和电压的关系
②接入一个未知电阻R_x，测出它的阻值
③接入一个定值电阻R，探究电流和电阻的关系
④接入一个已知额定电流的小灯泡，测出灯泡的额定功率

共享时间:2023-03-14 难度:1

纠错

下载

相似

组卷白板

[考点]

伏安法测量小灯泡的电功率，

[校正]

[答案]

（1）见解答图；（2）灯泡断路；（3）2.2；右；0.5；（4）R₀阻值太大（或电源电压太小）；U_额

；（5）②④

[解析]

解：（1）图1甲中电压表并联在灯泡和滑动变阻器两端，是错误的，电压表应只并联在灯泡两端，正确连接如图所示：

。
（2）电流表示数始终为零，说明电路可能存在断路；移动滑动变阻器滑片，电压表示数较大且几乎不变，说明电压表与电源连通，可能串联在电路中测量电源电压，所以电路的故障可能是与电压表并联的电路断路，即电路的故障可能是灯泡断路。
（3）由图1乙可知，电压表选用的量程为0～3V，分度值为0.1V，读数为2.2V；为使灯泡正常发光，应增大灯泡两端的电压至额定电压2.5V，根据串联电路电压规律和分压原理可知，应减小滑动变阻器接入电路的阻值，所以应向右端移动滑片P；由图1丙可知，灯泡两端的电压为额定电压2.5V时，通过灯泡的额定电流为0.2A，灯泡的额定电功率
P＝UI＝2.5V×0.2A＝0.5W。
（4）灯泡正常工作时电流为0.2A，由串联电路中电流处处相等和欧姆定律可得，
定值电阻两端的电压为U₀＝IR₀＝0.2A×15Ω＝3V，
根据串联电路电压的特点可知，灯和滑动变阻器两端的总电压为U_总＝U﹣U₀＝4.5V﹣3V＝1.5V＜2.5V，
即使滑动变阻器分得的电压为零，都无法使灯正常发光，所以不能测量出灯的额定功率，造成这种情况的原因是R₀阻值太大，或电源电压太小；若要解决此问题，可换用阻值更小的定值电阻（或换用电压更大的电源）。
由串联电路电流规律和欧姆定律可知，小灯泡的额定电流I_额＝I₀＝

，
小灯泡额定电功率的表达式为P_额＝U_额I_额＝U_额

。
（5）图中电压表可测MN间的电压，电流表可测电路中的电流。
①探究电流和电压的关系，要控制电阻的大小不变，而灯的电阻随温度的变化而变化，不是一个定值，故不可行；
②电压表可测出R_x的电压，电流表可测通过R_x的电流，由R＝

可测出R_x的阻值，故可行；
③为得出普遍性的规律，探究电流和电阻的关系，要换用不同的定值电阻多次测量，故不可行；
④电流表可测通过灯的电流，通过灯的电流为额定电流时，灯正常发光，读出灯的电压，根据P＝UI可测出灯泡的额定功率，故可行；
故能完成的实验为②④。
故答案为：（1）见解答图；（2）灯泡断路；（3）2.2；右；0.5；（4）R₀阻值太大（或电源电压太小）；U_额

；（5）②④。

[点评]

本题考查了"伏安法测量小灯泡的电功率，"，属于"常考题"，熟悉题型是解题的关键。
