200511. （2023•航天中学•二模）小明选用两节干电池，多个小灯泡，一个电压表来探究串联电路电压的特点。
$德优题库$
（1）小明连接好电路，闭合开关前，发现电压表指针如图-1所示，出现这种情况的原因是；
（2）调整好后，用电压表分别测出A与B、B与C、A与C两点间的电压U_AB、U_BC、U_AC如图-2所示，换不同规格的灯泡进行实验，将数据记录在表中：

次数	AB间的电压/V	BC间的电压/V	AC间的电压/V
1	1.0	1.8	2.8
2	1.2	1.6	2.8
3	1.1	1.7	2.8

分析表中的数据，可得出的结论为：在串联电路中，电源电压等于各部分电路两端电压；小明在整理数据时发现AC之间的电压三次都是2.8V，与他认为的3V不同。你帮他分析，原因可能是：。
（3）小红认为小明这样操作太麻烦，她认为测量L₁两端电压之后，只需将与A点相连的导线改接到C点即可。在实验操作时，发现造成了电压表的指针反向偏转。为弄清原因，小红查看了说明书，表头结构示意图如图-3。她作出如下分析：当反接时方向改变，导致磁场对通电线圈的作用力方向改变，带动指针反偏。

共享时间:2023-03-20 难度:1

纠错

下载

相似

组卷

[考点]

探究串联电路中的电压规律，

[答案]

（1）电压表没有调零；（2）之和；电源有电阻，分去一部分电压；（3）电流。

[解析]

解：（1）小明连接好电路，闭合开关前，发现电压表指针如图﹣1所示，即指针没有正对零刻度线，出现这种情况的原因是电压表没有调零；
（2）分析表中的数据有：
2.8V＝1.0V+1.8V；
2.8V＝1.2V+1.6V；
2.8V＝1.1V+1.7V；
可得出的结论为：在串联电路中，电源电压等于各部分电路两端电压之和；
小明在整理数据时发现AC之间的电压三次都是2.8V，与他认为的3V不同，小于AC间的电压，原因可能是：电源有电阻，分去一部分电压；
（3）测量L₁两端电压之后，只需将与A点相连的导线改接到C点即可，发现造成了电压表的指针反向偏转，当反接时电流方向改变，导致磁场对通电线圈的作用力方向改变，带动指针反偏转。
故答案为：（1）电压表没有调零；（2）之和；电源有电阻，分去一部分电压；（3）电流。

[点评]

本题考查了"探究串联电路中的电压规律，"，属于"常考题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

183798. （2024•高新一中•九上期末）小华和同学进行“探究串联电路电压规律”的实验。所用器材有：电压恒为3V的电源，一个开关，两只灯泡（L₁和L₂），两只相同电压表V₁和V₂（量程均为0～3V和0～15V），导线若干。
$德优题库$
（1）他们按图甲所示的电路图连接实物电路，用一只电压表分别测AB、BC、AC间的电压，每次拆接电压表时，开关应处于        状态；
（2）小华决定改进实验，她按照图乙连接好电路，闭合开关，两灯均发光，电压表V₁和V₂的指针偏转角度相同，若电压表V₂的示数恰好为3V，则电压表V₁的示数应该是        V；
（3）小华同学测出了AB间和AC间的电压，为了测量BC间的电压，断开开关，接下来可以        ；
A．保持B接线不动，将电压表V₁连线由A改接到C
B．保持C接线不动，将电压表V₂连线由A改接到B
C．以上两种操作都可以
（4）为了得到更普遍的规律，下列操作最合理的是        ；
A．换用不同规格的灯泡进行多次测量
B．将灯泡L₁和L₂互换位置进行多次测量
（5）实验过程中小华还发现，串联电路中不同规格灯泡的亮度总是不同。请利用已有的电学知识帮小华进行分析：当两个不同规格的灯泡串联时，灯丝阻值大的灯泡分得电压更        ，从而导致        更大，该灯泡就会更亮。

共享时间:2024-02-07 难度:1 相似度:2

解析

纠错

下载

组卷

188148. （2024•唐南中学•六模） $德优题库$ 在“探究串联电路电压的特点”实验中。

实验序号	U_AB/V	U_BC/V	U_AC/V
1	2.4	1.4	3.8

（1）设计的实验电路图如图所示，根据电路图连接实物电路时，开关应处于        状态；
（2）实验中，应选择        （选填“相同”或“不同”）规格的灯泡；小明在连接电路过程中，发现电压表指针指向零刻度线左侧，这是因为        ；
（3）当测出灯L₁两端的电压后，为了节省时间，保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量灯L₂两端的电压。这样        （选填“能”或“不能”）测出灯L₂两端的电压；理由是        ；
（4）分别测出AB、BC、AC间的电压并记录在表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。请对该实验进行评价：       。

共享时间:2024-05-16 难度:1 相似度:2

解析

纠错

下载

组卷

200004. （2023•临潼区•三模） $德优题库$ 在“探究串联电路电压特点”实验中，小芳设计了如图所示的电路进行实验，她准备了2节新干电池，两个小灯泡，一个电压表。
（1）小芳连接好电路的最后一根导线后电压表就立刻偏转，说明她连接电路时开关没有        。
（2）为了寻找普遍规律，实验中最好选择规格        （选填“相同”或“不同”）的小灯泡。
（3）如图所示，实验中，小芳测量完L₁两端的电压后，为了节约时间，断开A点接线直接改接在C点上。这样        （选填“能”或“不能”）测量出L₂两端的电压，理由是        。
（4）用电压表分别测出AB、BC、AC间的电压为U_AB、U_BC、U_AC，得到的数据记录在表中，分析实验数据，可得到串联电路的电压特点是        （用公式表示）。

实验序号	U_AB/V	U_BC/V	U_AC/V
1	0.9	2.1	3.0
2	1.0	2.0	3.0
3	1.3	1.7	3.0

共享时间:2023-04-04 难度:1 相似度:2

解析

纠错

下载

组卷

199233. （2025•临潼区•二模） $德优题库$ 小雨和小华在“探究串联电路电压的规律”实验中，都设计了如图-1所示的电路。
（1）连接电路前，小雨发现电压表指针如图-2所示，则他应对电压表进行的操作是。
（2）小雨根据图-1连接好电路，闭合开关，发现电压表示数为零，若只有L₁或L₂中的一处发生故障，则故障可能是或。
（3）排除故障后，小雨完成了实验，并把数据记录在表格中。分析实验数据得出两个结论：

电压U_AB/V	电压U_BC/V	电压U_AC/V
1.4	1.4	2.8

①串联电路中电源电压等于；
②串联电路中各用电器两端电压相等。
（4）实验结束后小雨和小华互相交流，小华指出结论②是错误的，造成结论错误的原因是；另外，小雨的实验操作在设计方案上还存在另一个不足之处是。

共享时间:2025-03-21 难度:1 相似度:2

解析

纠错

下载

组卷

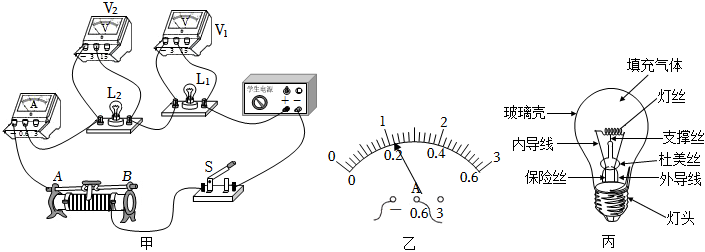

199210. （2025•长安区•二模）在探究串联电路电压特点的实验中，小明连接了如图甲所示的电路。
