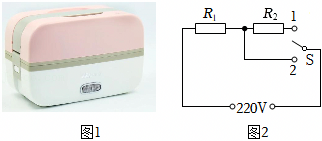

200393. （2023•爱知中学•一模）小华家买了一款如图1所示的具有加热、保温两挡功能的电热饭盒，内部电路如图2所示，R₁、R₂均是发热电阻且阻值保持不变，部分参数如表所示。求：

额定电压	220V
保温挡额定功率	60.5W
加热挡额定功率	484W

（1）用电热饭盒加热挡正常工作时，电路中的电流为多少A？
（2）发热电阻R₂的阻值为多少Ω？
（3）某次使用时，小华关闭家里其它用电器，仅让电热饭盒保温，发现家里标有“1200imp/（kW•h）”的电子式电能表的指示灯闪烁5次所用的时间为5min，实际电压多少V？
（4）请你环保的角度说说使用该电热饭盒的优点？

共享时间:2023-03-05 难度:4

纠错

下载

相似

组卷

[考点]

电能表的读数，电能表的计算，电功率多档位问题，电功率的综合计算，

[答案]

（1）用电热饭盒加热挡正常工作时，电路中的电流为2.2A；

（2）发热电阻R₂的阻值为700Ω；

（3）上述工作时段内实际电压为200V；

（4）电热饭盒可减少能量的消耗。

[解析]

解：（1）用电热饭盒加热挡正常工作时，电路中的电流I＝

＝

＝2.2A；
（2）从图乙可知，开关S接2位置时，电路为R₁的简单电路，总电阻较小，电源电压不变，根据P＝

可知功率较大，此时电热饭盒处于加热挡，
则R₁的阻值：R₁＝

＝

＝100Ω；
开关S接1位置时，电路为R₁、R₂串联，总电阻较大，电源电压不变，根据P＝

可知功率较小，此时电热饭盒处于保温挡，
则串联电路的总电阻：R_串＝

＝

＝800Ω；
发热电阻R₂的阻值R₂＝R_串﹣R₁＝800Ω﹣100Ω＝700Ω；
（3）发现家里标有“1200imp/（kW•h）”的电能表的指示灯闪烁5次，则电热饭盒消耗的电能：
W＝

＝

kW•h，
保温时的实际功率：P_保温实＝

＝

＝0.05kW＝50W，
根据P＝I²R可知电路中的电流：I′＝

＝

＝0.25A，
上述工作时段内实际电压U＝I′R_串＝0.25A×800Ω＝200V；
（4）电热饭盒可减少能量的消耗。
答：（1）用电热饭盒加热挡正常工作时，电路中的电流为2.2A；
（2）发热电阻R₂的阻值为700Ω；
（3）上述工作时段内实际电压为200V；
（4）电热饭盒可减少能量的消耗。

[点评]

本题考查了"电能表的读数，电能表的计算，电功率多档位问题，电功率的综合计算，"，属于"综合题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

184396. （2021•铁一中学•九上期末）如图甲乙所示是某调温型电烤箱和简化电路图，它的工作电压为220V，R₁和R₂均为电烤箱中的加热元件，R₂的阻值为70Ω．当只闭合S₁时为低温挡，低温挡电烤箱的电功率为440W。
$德优题库$
（1）低温挡工作时，电路中的电流是多少？
（2）发热电阻R₁的阻值是多少？
（3）高温挡时应该闭合的开关是，高温挡的电功率是多少？
（4）小余发现在傍晚用电高峰时，电烤箱内比平时温度低，他猜想是用电高峰时电压偏低所致，于是他想用电能表和秒表测量家庭电路的实际电压。傍晚用电高峰时，他关闭家里所有用电器，只让电烤箱以高温挡工作，发现在30s内电能表的转盘转了25转，电能表的铭牌如图丙所示，则用电高峰时家庭电路的实际电压为多少？（不考虑电阻值随温度的变化）

共享时间:2021-03-02 难度:4 相似度:2

解析

纠错

下载

组卷

183837. （2024•高新三中•九上期末）图甲是某具有加热、保温两挡的电饭煲内部的简化电路图，它的发热电阻是R₁和R₂，已知R₂的阻值为400Ω，电饭煲正常工作时电压为220V，保温挡的额定功率为110W。
（1）按照安全用电的要求，将a、b两点接入家庭电路，完成连线；
（2）求电饭煲处于保温挡时的额定电流；
（3）求电饭煲加热挡的额定功率；
（4）有一次，悦悦同学发现，相同条件下煲饭时间更长，她猜想可能是因为其工作时实际电压偏低。于是，她关闭家里所有用电器，只让电饭煲以加热挡工作，发现在1分钟内电能表的转盘转了50转。电能表的铭牌如图乙所示，请通过计算判断，悦悦同学的猜想是否正确（不考虑电阻值随温度的变化）。 $德优题库$

共享时间:2024-02-26 难度:4 相似度:2

解析

纠错

下载

组卷

193907. （2024•陆港中学•四模） $德优题库$ 小明家的电烤箱铭牌如图甲所示的部分参数（其中高温挡的额定功率模糊不清），其简化电路如图乙所示，R₁、R₂均为电热丝（电阻不随温度变化），求：

**牌电烤箱
额定电压：220V
电源频率：50Hz
额定低温功率：484W
额定中温功率：1100W
额定高温功率：?W
产品净重：2.7kg
产品尺寸：377*255*210（mm）

（1）电烤箱在低温挡正常工作时，S₁与b点接触，S₂ （填“断开”或“闭合”）；
（2）则电热丝的R₁与R₂的电阻是多少？
（3）在傍晚用电高峰期，小明想测量电烤箱在工作时的实际电压，于是他断开了家中其它用电器，仅让电烤箱在低温挡工作，1.5min内如图丙所示的电能表转盘转了30r,则电路的实际电压是多少？

共享时间:2024-04-17 难度:4 相似度:2

解析

纠错

下载

组卷

195075. （2024•师大附中•二模） $德优题库$ 小峰家新买了一款电烤箱，共有三个挡位，其简化电路如图甲所示，R₁、R₂均为加热电阻，可通过旋转开关实现高、中、低挡位切换。电烤箱的相关参数如表所示，
求：

额定电压	220V
高温挡功率
中温挡功率	605W
低温挡功率	302.5W

（1）电烤箱在低温挡正常工作时的电流；
（2）电烤箱中R₂的阻值；
（3）电烤箱的额定高温挡功率；
（4）在用电高峰期，家庭电路中的实际电压会有所改变。某次用电高峰期，单独让电烤箱在高温挡工作3min,图乙中的电能表表盘转了100圈，求用电器两端的实际电压。

共享时间:2024-03-30 难度:4 相似度:1.8

解析

纠错

下载

组卷

193714. （2024•唐南中学•四模）如图所示，这是智能多功能热菜板，该热菜板有“高温挡”“低温挡”2种加热挡位，其电路原理如图。通过开关S₁和S₂的不同闭合组合实现2挡加热功能，R₁、R₂均为阻值恒定的加热电阻，已知“高温挡”的功率为440W，“低温挡”的功率为220W。
$德优题库$
（1）多功能暖菜板加热菜的过程是通过（选填“热传递”“做功”）增大食物内能。
（2）电阻R₁的阻值是多少？
（3）某次使用时，断开家中其他用电器后，先让热菜板以“高温挡”工作110s,后转“低温挡”工作220s,观察到标有“1800r/（kW?h）”的电能表转盘在这330s内转了40转，则此时热菜板工作的实际电压是多少？
（4）两挡位无法满足实际需求，能否在原电路原理的基础上用原加热电阻R₁、R₂设计三挡位电路图。（电路图画在虚线框内）

共享时间:2024-04-26 难度:5 相似度:1.8

解析

纠错

下载

组卷

206917. （2021•西工大附中•八模）一个电能表，接在照明电路中，表盘上标有“220V，5A”和“3000转/kW•h”的字样。当只接通某一个用电器时，电能表上的转盘在1分钟内转过了15转，那么，这个用电器的功率多大？

共享时间:2021-06-13 难度:3 相似度:1.75

解析

纠错

下载

组卷

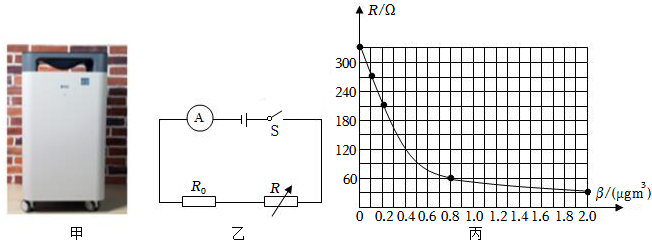

199382. （2023•师大附中•九模）图甲为某型号的空气净化器，它在不同挡位工作时的参数如表所示，其中“洁净空气量”是指1h净化空气的体积。
