可知此时电路消耗的总功率最小，为保温挡位；当S1、S2都闭合时，只有R1接入电路，此时电阻较小，电路消耗的功率较大，为加热挡位；
可得，电阻R1的阻值：R1＝
＝
＝40Ω，
＝
＝
＝400W；
＝0.4kW•h，
h，
＝
＝1.2kW＝1200W；
如图甲为某电热水器水箱内部“水位传感器”的局部电路图，通过测量电路中的电阻大小反映水位。图甲中四个电阻阻值相同，导线上A至H均为裸露的金属触点。图乙是水箱内部的加热电路，有“高温挡”和“低温挡”，由温控开关控制，两发热电阻R1=40Ω、R2=15Ω，阻值不变。

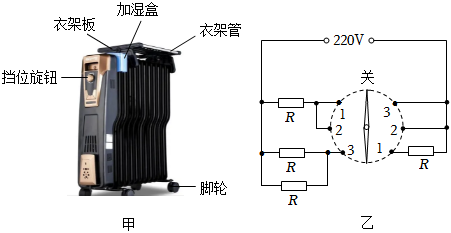

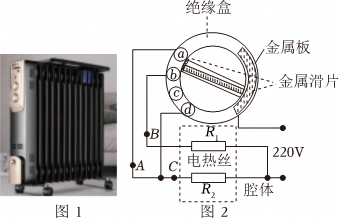

如图甲是某品牌养生壶，该养生壶有加热挡和保温挡两个挡位。其内部简化电路图如图乙。R1和R2均为发热电阻，其部分参数如表所示：| 额定电压 | 220 V | |
| 额定功率 | 加热挡 | 1100 W |
| 保温挡 | 300 W | |
| 容量 | 2L | |
| 规格 | 10片 | 11片 | 12片 | |
| 功率 | 1挡 | 800W | 800W | 968W |
| 2挡 | 1000W | 1200W | 1210W | |
| 3挡 | 1800W | 2000W | 2178W | |
如图甲是某多功能电饭锅，具有加热和保温两挡功能（S1为总开关，S2为温控开关），其内部有两个加热电阻丝R1和R2（R1的电阻是40Ω，R2的电阻是202Ω）。某次将3kg初温为20℃的米和水加热到100℃，然后自动转入保温状态。表是电饭锅铭牌上的部分参数，求解下列问题。[米和水混合物的比热容为4.0×103J/（kg?℃）]| 容量/kg | 3.0 |
| 额定电压/V | 220 |
| 加热功率/W | 1210 |
| 保温功率/W | 200 |
眼睛是心灵的窗户，中考在即，请大家科学用眼。如图甲所示是一款电加热眼罩，具有高、中、低三挡加热功能，眼罩中加入水袋，让佩戴更加舒适，有效缓解眼疲劳。其相关参数如表，图乙是电加热眼罩简化电路图，已知电源电压U为4V，电热丝R1阻值为4Ω，电热丝R2阻值为8Ω，开关S3只接a或b。[c水=4.2×103J/（kg?℃）]| 额定充（放）电电压 | 4V |
| 充电电流 | 800mA |
| 电池容量 | 2000mA?h |
| 水袋最大装水量 | 100g |
如图所示，如图为某家用电水壶的简化电路图，如表为铭牌的部分参数，R1、R2为发热丝，其中R2=40Ω。求：| 型号 | SDS-15X05 | 容量 | 1L |
| 额定电压 | 220V | 额定频率 | 50Hz |
| 加热功率 | ？W | 保温功率 | 40W |

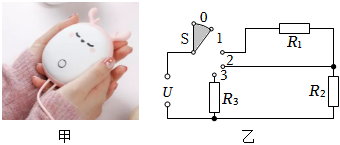

如图甲所示为冬季同学们常用的暖手宝，它采用能量密度更高的两节21700型号干电池串联作为电源，每节电池质量0.1kg,电压3.5V。能量密度是指电池可以充入的最大电能与电池质量的比值，该电源能量密度为0.3kW?h/kg。该暖手宝可以实现高温、中温、低温三挡调节，其简化电路如图乙所示。S为旋钮开关，转动S可将开关分别调至0、1、2、3挡位置，与该挡的两个触点同时接通。R1、R2、R3为发热电阻，且阻值恒定。当开关S旋至1挡时，电路的工作电流为1A，R1和R2电阻相等，高温挡的功率为24W。
如图是某款家用电热器的简化电路，R1、R2为阻值一定的电热丝。该电热器接入电压恒为220V的电路中，电热器高温挡的功率为1100W，低温挡的功率为220W。求：
直饮机的电路图如图所示，电热丝R1、R0绕在出水管上，水经过出水管时被加热，通过改变“温、开水选择开关”的状态，可以选择出温水或开水。该直饮机的额定电压是220V，开水加热电功率是2200W，温水加热电功率是550W。
