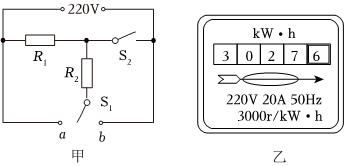

187738. （2025•滨河中学•二模）如图甲、乙所示是某调温型电烤箱和简化电路图，它的工作电压为220V，R₁和R₂均为电烤箱中的加热元件，R₂的阻值为70Ω，电烤箱低温挡的功率为440W。
$德优题库$
（1）闭合开关时为低温挡，此时电路中的电流是 A。
（2）发热电阻R₁的阻值是多少？
（3）高温挡的电功率是多少？
（4）有一次，小梅同学发现，电烤箱内温度比正常工作时低，她猜想可能是因为其工作时实际电压偏低所致。于是，她关闭家里所有用电器，只让电烤箱以高温挡工作，发现在30s内电能表的转盘转了25转，电能表的铭牌如图丙所示，通过计算判断，小梅同学的猜想是否正确。（不考虑电阻随温度的变化）

共享时间:2025-03-27 难度:2

纠错

下载

相似

组卷

[考点]

电能表的计算，电功率多档位问题，

[答案]

（1）S₁；2；

（2）发热电阻R₁的阻值是40Ω；

（3）S₁、S₂；高温挡的电功率是1210W；

（4）小梅同学的猜想正确。

[解析]

解：（1）当只闭合S₁时，两电阻串联，为低温挡；
低温挡电烤箱的电功率为440W，根据P＝UI得低温挡工作时电路中的电流：
I＝

＝

＝2A；
（2）当只闭合S₁时，两电阻串联，为低温挡，低温挡的电流为2A，由欧姆定律得电路的总电阻：
I（R₁+R₂）＝U
故R₁＝

﹣R₂＝

﹣70Ω＝40Ω；
（3）两开关S₁、S₂闭合时，为R₁的简单电路，此时的电阻小于两电阻串联的电阻，根据P＝

可知此时为高温挡，
高温挡的电功率：
P_高＝

＝

＝1210W；
（4）电能表盘中标有3000r/kW•h，表示每消耗1kW•h的电能，电能表转盘转3000圈，
电能表转盘转25转时，消耗的电能为：
W＝

kW•h＝

×3.6×10⁶J＝3×10⁴J，
实际功率为：
P_实＝

＝

＝1000W；
根据P＝

，得实际电压：
U_实＝

＝

＝200V，所以小梅同学的猜想正确。
故答案为：（1）S₁；2；
（2）发热电阻R₁的阻值是40Ω；
（3）S₁、S₂；高温挡的电功率是1210W；
（4）小梅同学的猜想正确。

[点评]

本题考查了"电能表的计算，电功率多档位问题，"，属于"必考题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

184396. （2021•铁一中学•九上期末）如图甲乙所示是某调温型电烤箱和简化电路图，它的工作电压为220V，R₁和R₂均为电烤箱中的加热元件，R₂的阻值为70Ω．当只闭合S₁时为低温挡，低温挡电烤箱的电功率为440W。
$德优题库$
（1）低温挡工作时，电路中的电流是多少？
（2）发热电阻R₁的阻值是多少？
（3）高温挡时应该闭合的开关是，高温挡的电功率是多少？
（4）小余发现在傍晚用电高峰时，电烤箱内比平时温度低，他猜想是用电高峰时电压偏低所致，于是他想用电能表和秒表测量家庭电路的实际电压。傍晚用电高峰时，他关闭家里所有用电器，只让电烤箱以高温挡工作，发现在30s内电能表的转盘转了25转，电能表的铭牌如图丙所示，则用电高峰时家庭电路的实际电压为多少？（不考虑电阻值随温度的变化）

共享时间:2021-03-02 难度:4 相似度:1.5

解析

纠错

下载

组卷

187948. （2025•西安八十五中•三模） $德优题库$ 如图，是小明家的电能表。
（1）当小明单独打开取暖器时，他发现家中电能表的转盘在30min内转动了1200圈，请问这段时间取暖器实际消耗的电能大小为多少J？
（2）取暖器实际功率为多少kW？

共享时间:2025-04-12 难度:1 相似度:1.5

解析

纠错

下载

组卷

193907. （2024•陆港中学•四模） $德优题库$ 小明家的电烤箱铭牌如图甲所示的部分参数（其中高温挡的额定功率模糊不清），其简化电路如图乙所示，R₁、R₂均为电热丝（电阻不随温度变化），求：

**牌电烤箱
额定电压：220V
电源频率：50Hz
额定低温功率：484W
额定中温功率：1100W
额定高温功率：?W
产品净重：2.7kg
产品尺寸：377*255*210（mm）

（1）电烤箱在低温挡正常工作时，S₁与b点接触，S₂ （填“断开”或“闭合”）；
（2）则电热丝的R₁与R₂的电阻是多少？
（3）在傍晚用电高峰期，小明想测量电烤箱在工作时的实际电压，于是他断开了家中其它用电器，仅让电烤箱在低温挡工作，1.5min内如图丙所示的电能表转盘转了30r,则电路的实际电压是多少？

共享时间:2024-04-17 难度:4 相似度:1.5

解析

纠错

下载

组卷

193761. （2024•曲江一中•九模）某同学家里有一款暖脚器，拆开发现里面内置一个热垫，热垫中有电热丝使热垫发热，其内部简化电路如图甲所示，其铭牌上的部分信息如表所示。[c_垫＝2.0×10³J/（kg•℃）]求：
（1）暖脚器在低温挡正常工作时，电路中的电流；
（2）暖脚器在高温挡正常工作时的功率；
（3）当关闭其他用电器，只让暖脚器单独工作，发现家里如图乙所示的电能表转了10转，则可将初温为15℃的热垫加热到多少摄氏度？（不计热量损失）

额定电压	220V
电热丝R₁	880Ω
电热丝R₂	1210Ω
热垫质量	0.36kg

共享时间:2024-06-21 难度:4 相似度:1.5

解析

纠错

下载

组卷

183837. （2024•高新三中•九上期末）图甲是某具有加热、保温两挡的电饭煲内部的简化电路图，它的发热电阻是R₁和R₂，已知R₂的阻值为400Ω，电饭煲正常工作时电压为220V，保温挡的额定功率为110W。
（1）按照安全用电的要求，将a、b两点接入家庭电路，完成连线；
（2）求电饭煲处于保温挡时的额定电流；
（3）求电饭煲加热挡的额定功率；
（4）有一次，悦悦同学发现，相同条件下煲饭时间更长，她猜想可能是因为其工作时实际电压偏低。于是，她关闭家里所有用电器，只让电饭煲以加热挡工作，发现在1分钟内电能表的转盘转了50转。电能表的铭牌如图乙所示，请通过计算判断，悦悦同学的猜想是否正确（不考虑电阻值随温度的变化）。 $德优题库$

共享时间:2024-02-26 难度:4 相似度:1.5

解析

纠错

下载

组卷

184740. （2024•交大附中•九上期中） $德优题库$ 电热壶是家中常用的用电器。如表格所示是小强家中一台电热壶的铭牌，其内部简化电路如图甲所示，S₀为温控开关，其中R₁和R₂都是电热丝（不考虑温度对电阻的影响），电路在不同情况下的功率大小如表格所示：

额定电压		220V
额定功率	S、S₀闭合	1331W
额定功率	S闭合、S₀断开	121W

（1）S闭合、S₀断开，电热壶正常工作10min内消耗的电能是多少？
（2）电热丝R₁、R₂的阻值是多少？
（3）某天小明家中只有电热壶在S、S₀都闭合状态下单独工作了6min,家里的电能表转盘（如图乙所示）转过330r,则电热壶当时的实际功率是 W；实际电压是 V。

共享时间:2024-11-19 难度:4 相似度:1.5

解析

纠错

下载

组卷

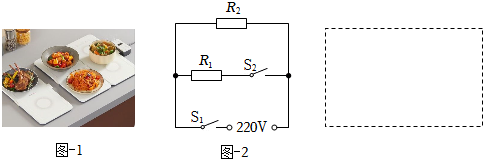

193714. （2024•唐南中学•四模）如图所示，这是智能多功能热菜板，该热菜板有“高温挡”“低温挡”2种加热挡位，其电路原理如图。通过开关S₁和S₂的不同闭合组合实现2挡加热功能，R₁、R₂均为阻值恒定的加热电阻，已知“高温挡”的功率为440W，“低温挡”的功率为220W。
