200196. （2023•西工大附中•十一模）按要求回答下列问题：
$德优题库$
（1）如图甲所示，是小亮同学在水的沸腾实验中，用相机拍摄的一张照片，这是水        （选填：“沸腾前”或“沸腾时”）的情况；
（2）如图乙所示，探究光的反射定律时，若将F板向后折转一定的角度，目的是探究反射光线、入射光线和法线是否在        ；
（3）如图丙所示的装置做“探究影响滑动摩擦力大小的因素”实验，通过增减木块上钩码的个数，可以探究滑动摩擦力的大小与        的关系；
（4）如图丁所示，是“研究电磁感应现象”的实验装置。电路中产生感应电流的一个条件：导体AB在磁场中做        运动。

共享时间:2023-07-11 难度:5

纠错

下载

相似

组卷白板

[考点]

探究影响滑动摩擦力大小的因素的实验，探究光反射时的规律，探究光反射实验中入射光线、反射光线和法线共面，沸腾的特点，产生感应电流的条件，

[校正]

[答案]

（1）沸腾时；（2）同一平面内；（3）压力大小；（4）切割磁感线

[解析]

解：（1）图甲中气泡在上升过程中体积逐渐变大，是沸腾时的现象；
（2）当将F板向后折转一定的角度，则呈现反射光线的F板和呈现入射光线的E板不在同一平面内，所以在F板上不能看到反射光线，所以探究的是反射光线、入射光线和法线是否在同一平面内；
（3）在接触面的粗糙程度不变时，通过增减木块上钩码的个数，改变了对木板的压力，可以探究滑动摩擦力的大小与压力大小的关系；
（4）只有闭合电路的部分导体在磁场中做切割磁感线运动时，导体中才会产生感应电流。
故答案为：（1）沸腾时；（2）同一平面内；（3）压力大小；（4）切割磁感线。

[点评]

本题考查了"探究影响滑动摩擦力大小的因素的实验，探究光反射时的规律，探究光反射实验中入射光线、反射光线和法线共面，沸腾的特点，产生感应电流的条件，"，属于"压轴题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

考点说明

灰色代表去掉的考点，绿色代表未变动的考点，红色代表新增的考点

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

199786. （2023•铁一中学•六模）按要求回答下列问题：
$德优题库$
（1）如图甲所示，是小亮同学在水的沸腾实验中，用相机拍摄的一张照片，这是水        （选填：“沸腾前”或“沸腾时”）的情况；
（2）如图乙所示，探究光的反射定律时，若将F板向后折转一定的角度，目的是探究反射光线、入射光线和法线是否在        ；
（3）如图丙所示的装置做“探究影响滑动摩擦力大小的因素”实验，通过增减木块上钩码的个数，可以探究滑动摩擦力的大小与        的关系；
（4）如图丁所示，是“研究电磁感应现象”的实验装置。电路中产生感应电流的一个条件：导体AB在磁场中做        运动。

共享时间:2023-05-18 难度:5 相似度:2

解析

纠错

下载

组卷白板

177452. （2024•西咸新区•八上期中） $德优题库$ 某学习小组在“探究光的反射定律”的实验中，如图甲所示，把一个平面镜放在水平桌面上，再把一张纸板ENF竖直地立在平面镜上，纸板上的直线ON垂直于镜面，一束光EO贴着纸板射到平面镜上，在纸板上会看到反射光线OF。
（1）如图甲所示，转动入射光线使入射光线绕入射点O沿逆时针方向转动，可观察到反射光沿        （选填“顺”或“逆”）时针方向转动，说明反射角随入射角的增大而        ；
（2）如图乙所示，把纸板NOF向前折或向后折，在纸板NOF上        （选填“能看到”或“不能看到”）反射光线。该实验现象说明反射光线、入射光线和法线都        （选填“在”或“不在”）同一平面内；
（3）正确摆放平面镜和纸板后进行实验，得到下表数据，多次实验的目的是        。根据表中数据可得结论：在反射现象中，       ；

实验次序	入射角∠i	反射角∠r
1	20°	20°
2	40°	40°
3	50°	50°

（4）如果让光束沿着图甲中FO的方向射向镜面，它被反射后沿着（用图甲中的字母表示）射出。

共享时间:2024-11-23 难度:2 相似度:1.4

解析

纠错

下载

组卷白板

199522. （2023•高新一中•八模）在“探究光的反射定律”实验中，同学们进行了以下探究： $德优题库$
（1）如图甲所示，表面粗糙的白色硬纸板A、B两部分均可绕轴ON旋转。如图乙，将平面镜水平放置，白色硬纸板垂直放在平面镜上。让一束光紧贴硬纸板A射向镜B面上的O点，为了观察到完整的光路，纸板B需旋转到图乙中的位置2；旋转C0硬纸板A到位置1时，也同时需要旋转硬纸板B到位置（填序号）才能观察到完整光路，通过以上操作过程可知，要观察完整的光路，硬纸板A、B两部分旋转后要处于，而这条过入射点并垂直于镜面的直线ON叫做。
（2）如图丙所示，反射角的大小为。当入射光线EO靠近ON时，反射角将（选填“变大”、“变小”或“不变”）。

共享时间:2023-06-20 难度:2 相似度:1.4

解析

纠错

下载

组卷白板

176273. （2025•铁一中学•八上期末） $德优题库$ “探究光的反射规律”装置如图所示，白纸板放在水平桌面上，再将一块平面镜竖直放在纸板上，在纸板上安装一支可自由移动的激光笔，使其发出的光紧贴纸板入射。
（1）图中的入射角是        度；
（2）此时入射光线向右偏转一定角度，反射光线向        偏转；当入射角为        度时，反射光线与入射光线重合；
（3）多次实验，在纸板上画出入射光线和对应的反射光线后，发现没有量角器，为了得出反射角等于入射角这一结论，你的操作是将白纸沿法线折叠，观察反射光线与对应入射光线是否        。

共享时间:2025-02-26 难度:1 相似度:1.2

解析

纠错

下载

组卷白板

207798. （2019•师大附中•三模）小宇用如图甲所示的装置“探究影响滑动摩擦力大小的因素”实验中，用弹簧测力计沿水平方向拉动木块，使其做匀速直线运动，小华记录的部分实验数据如下表：
$德优题库$

序号	木块放置情况	接触面情况	接触面所受压力F_压/N	弹簧测力计示数F_拉/N
1	平放	木板	4	1.2
2	平放	木板	6	1.8
3	平放	木板	8	2.4
4	平放	棉布	6	2.4
5	平放	毛巾	6	2.8

（1）在实验操作中，用弹簧测力计沿水平方向拉动木块，使其做匀速直线运动，这样做的目的是       ；
（2）分析序号为1、2、3的三组实验数据可得：滑动摩擦力f的大小与接触面所受压力F_压大小的关系式是       ；
（3）通过分析序号为       的三组实验数据可得：滑动摩擦力大小与接触面的粗糙程度有关；
（4）某次实验中拉动木块由静止到匀速直线运动的过程中，弹簧测力计对木块的拉力F随时间t的变化图像如图乙所示，其中0-3s木块处于静止状态，分析图像可知：要使木块由静止开始运动，至少要用       N的水平拉力拉木块；如果实验时木块受的拉力是1.8N，下列对木块所处状态的判断，正确的是       ；
A．始终静止                    B．始终做匀速直线运动
C．静止或匀速直线运动          D．条件不足，无法判断
（5）实验过程中，弹簧测力计的示数不容易稳定，可能的原因是       。

共享时间:2019-04-03 难度:1 相似度:1.2

解析

纠错

下载

组卷白板

133019. （2020•交大附中•八下期中）小明用如图所示的装置，探究摩擦力的大小与哪些因素有关。
$德优题库$
（1）实验时，小明将木块放在水平木板上，弹簧测力计沿水平方向拉动木块，并使木块作运动。这里运用了的原理；
（2）实验时，小明记录的部分数据如表所示。

序号	木块放置情况	木板表面情况	压力/N	弹簧测力计示数/N
1	平放	木板	6	1.2
2	平放	木板	8	1.6
3	平放	木板	10	2.0
4	平放	木板上铺棉布	6	1.8
5	平放	木板上铺毛巾	6	3.0

a.分析序号       三组数据可知：滑动摩擦力的大小与接触面所受的压力有关，滑动摩擦力大小与接触面所受压力F大小的关系式是       。
b.如要探究滑动摩擦力与接触面的粗糙程度的关系，应选序号为       三组数据进行分析。

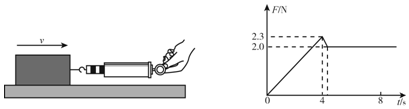

（3）小明在实验时还发现：在木块没有被拉动时，弹簧测力计也有示数，且示数会变化。他请教老师，知道可用F-t图像表示拉力随时间的变化情况。若某次实验开始拉动木块直到木块匀速滑动的F-t图像如图所示，其中0～4s木块处于静止状态。分析图像可知：当用F=2.1牛的水平拉力拉静止的木块时，木块所受摩擦力大小为       牛；若用F=2.6牛的水平拉力拉木块，木块所受摩擦力大小为       牛。
