199983. （2023•庆安中学•三模）小强家新买了一台全自动洗碗机如图甲所示，它的外壳是金属材质。该洗碗机工作程序为：首先给水箱注水，当水注满时停止注水并自动开始加热，水温上升到50℃即停止加热；洗涤程序启动，水从喷管喷出对餐具清洗、喷淋，直到洗涤过程结束，排水泵启动，将水箱中的废水排出。
$德优题库$
（1）为了安全，该洗碗机应选用图乙中（选填：“上”或“下”）插座。图丙为等效的加热电路图，R为发热电阻，其中位于水箱上部的两个导电块A、B组成一个开关。此开关除了具有注满水时，自动开始加热的功能（一般的水是导体）外，还具有当加热过程中意外排水或排水阀没有关好时，的功能。
（2）图丁为该洗碗机某次正常工作时的P-t图像，该洗碗机加热过程中电路电流为多少？R的阻值为多少Ω？（不计水的电阻）
（3）该款洗碗机一次正常工作（如图丁）后，碗总是湿漉漉的，很长时间干不了，很容易滋生细菌。针对这一缺陷，请你写出一条能在较短时间内将碗烘干的措施：。

共享时间:2023-04-09 难度:5

纠错

下载

相似

组卷

[考点]

影响蒸发快慢的因素，欧姆定律的应用，电功率的综合计算，插座的构造与工作方式，三线插头和三孔插座的好处，安全用电原则，

[答案]

（1）下；自动停止加热；

（2）该洗碗机加热过程中电路电流为3.64A，R的阻值为60.5Ω；

（3）增加吹风的电动机。

[解析]

解：（1）由图甲可知，洗碗机有金属外壳，应使用三线插头和图乙下插座，正确连接后，即使外壳带电也会导入大地，不会使人触电发生危险；水是导体，当水箱注满水时会自动加热，当加热过程中意外排水或排水阀没有关好时，会造成电路断路，自动停止加热；
（2）由图丁可知，该洗碗机正常加热时的功率P＝800W，不计水的电阻，由P＝UI可得，洗碗机加热过程中电路电流为：I＝

≈3.64A；
由P＝

得，发热电阻的阻值为：R＝

＝60.5Ω；
（3）要使在较短时间内将碗烘干，应提高碗内残留水温度的同时加快空气的流动，可以考虑增加吹风的电动机。
答：（1）下；自动停止加热；
（2）该洗碗机加热过程中电路电流为3.64A，R的阻值为60.5Ω；
（3）增加吹风的电动机。

[点评]

本题考查了"影响蒸发快慢的因素，欧姆定律的应用，电功率的综合计算，插座的构造与工作方式，三线插头和三孔插座的好处，安全用电原则，"，属于"压轴题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

188202. （2024•逸翠园中学•十二模）空气净化器是由马达、风扇和空气过滤网等组成，主要是依靠风扇将环境内的空气循环吸入机体，然后通过各类净化方式将吸入的空气进行净化，最后输出净化后的洁净空气。图甲为某型号的空气净化器，它在不同挡位工作时的参数如下表所示，其中“洁净空气量”是指1h净化空气的体积。

工作挡位	待机	1挡	2挡	3挡	4挡	5挡	6挡
功率P（W）	0.9	23	44	75	110	121	148
洁净空气量Q（m³/h）	﹣	120	240	360	500	610	760

（1）空气净化器在工作时，将电能主要转化为　　能。
（2）单独使用该净化器10min，规格为2400imp/（kW•h）的电能表指示灯闪烁30次，则该空气净化器的实际功率是多少W？本次使用过程能洁净空气量Q是多少？
（3）若室内面积为20m²，房间的高度为2.5m，使该空气净化器工作挡位为4挡时，理论上1h可以净化房间内空气次数n是多少？
（4）利用气敏电阻可以检测空气质量，如图乙所示为检测电路，电源电压恒为28V，定值电阻R₀＝10Ω。如图丙所示为气敏电阻R的阻值随空气中有害气体浓度β变化的曲线。现用此电路检测该型号净化器的净化效率，净化器启动前，检测电路中电流表的示数为0.7A；净化器正常使用30min后，检测电路的电流变为0.1A。则该空气净化器的实际净化效率Z为多少？（净化效率等于净化前、后空气中有害气体浓度的差与净化前有害气体浓度的百分比。）

共享时间:2024-07-20 难度:2 相似度:1.33

解析

纠错

下载

组卷

187496. （2025•陆港中学•四模）学校提出“节约粮食，杜绝浪费”倡议，某同学为学校食堂设计了“节约秤”。如图甲所示，电路中电源电压恒为6V，提示器R₁的阻值恒为10Ω，电流表量程为0～0.6A，电阻R₂阻值随压力大小的关系如图乙所示，当“节约秤”上质量大于100g时，提示器就会发出提示音。求：
（1）当压力为零时，电阻R₂阻值；
（2）“节约秤”表盘上100g应标在电流表多少安培的刻度线上；
（3）当“节约秤”上的质量为350g时，电路消耗的总功率。
$德优题库$

共享时间:2025-04-20 难度:2 相似度:1.33

解析

纠错

下载

组卷

208985. （2014•西工大附中•九模） $德优题库$ 如图是某同学设计的“风力测试仪”的原理图，电源电压是6V，R₀为定值保护电阻，AB为长20cm、阻值为50Ω的均匀电阻丝，OP为质量、电阻均不计的金属细杆，下端连接一个重为3N的圆球P，闭合开关S，无风时，OP下垂并与电阻丝的B端接触；有风时，圆球P受风力作用，是金属细杆OP绕悬挂点O偏转，当偏转到电阻丝的A端时，电流表示数为0.6A．已知悬挂点O与电阻丝B端为10cm,金属细杆OP始终与电阻丝AB接触良好且无摩擦，求：
（1）无风时电流表示数；
（2）求当金属细杆OP滑在AB中点时圆球P受风力大小为多少牛？此时，电路消耗的总功率是多少？
（3）若将电流表的刻度改为风力刻度值，请问表盘刻度均匀吗？简要说明道理：

共享时间:2014-06-23 难度:2 相似度:1.33

解析

纠错

下载

组卷

199261. （2025•高新三中•六模）空气净化器是由马达、风扇和空气过滤网等组成，主要是依靠风扇将环境内的空气循环吸入机体，然后通过各类净化方式将吸入的空气进行净化，最后输出净化后的洁净空气。图甲为某型号的空气净化器，它在不同挡位工作时的参数如下表所示，其中“洁净空气量”是指1h净化空气的体积。

工作挡位	待机	1挡	2挡	3挡	4挡	5挡	6挡
功率P（W）	0.9	23	44	75	110	121	148
洁净空气量Q（m³/h）	﹣	120	240	360	500	610	760

（1）空气净化器在工作时，将电能主要转化为　　能。净化器的能效比越　　，说明该净化器越节能。
（2）如果室内面积为20m²，房间的高度为25m。使该空气净化器工作挡位为4挡时。理论上1h可以净化房间内空气　　次。
（3）单独使用该净化器10min，规格为2400imp/（kW•h）的电能表指示灯闪烁30次，则该空气净化器的实际功率是多少？此时能效比（记作α）为多少m³/（h•W）？
（4）利用气敏电阻可以检测空气质量，如图乙所示为检测电路，电源电压恒为28V。定值电阻R₀＝10Ω，如图丙所示为气敏电阻R的阻值随空气中有害气体浓度β变化的曲线。现用此电路检测该型号净化器的净化效率，净化器启动前，检测电路中电流表的示数为0.7A：净化器正常使用30min后，检测电路的电流变为0.1A。则该空气净化器的实际净化效率η为多少？（净化效率η等于净化前后空气中有害气体浓度的差与净化前有害气体浓度的百分比。）

共享时间:2025-05-22 难度:2 相似度:1.33

解析

纠错

下载

组卷

199285. （2023•师大附中•一模）如图是某款智能电动汽车，电池是电动汽车的核心，衡量电池性能的一个重要参数是能量密度，电池能量密度指的是电池平均单位质量所释放出的电能。该款智能电动汽车支持三种充电方式，快充半小时即可将电池容量由30%充至80%；慢充7小时充满；若选配随车充电宝，普通220V插座25小时即可充满，无论哪种充电方式都需要供电系统中提供良好的接地线，否则该款智能电动汽车拒绝接受充电。该款智能电动汽车的部分参数如下表：

整车质量	电池容量	电池能量密度
1800kg	60kW?h	150（W?h）/kg

能量回收系统是该款智能电动汽车的智慧功能，当司机高速行车过程中松开油门减速时，能量回收系统就自行启动，车轮的转动会带动驱动电机转动，此时驱动电机就能够给汽车的电池充电。
$德优题库$
（1）该款智能电动汽车能量回收系统启动时，驱动电机将能转化为电能；汽车充电时需要外壳保持良好接地，这是为了。
（2）该款智能电动汽车配备的电池质量是多少？
（3）该车在快充时（由30%充至80%）的充电功率为多少？
（4）小王爸爸驾驶该电动汽车回老家，中途发现电量剩余30%，于是以100km/h的速度匀速赶往服务区，行驶过程中的阻力为车重的0.1倍，12分钟后到达快充点，其中电动机的机械效率为80%，则到达后需要多久能把电池充满？

共享时间:2023-03-13 难度:4 相似度:1.25

解析

纠错

下载

组卷

187375. （2025•曲江一中•二模） $德优题库$ 如图是一款摄像机自主启动装置的简化电路图，电源电压恒为12V，R_P是红外线探测电阻，R是定值电阻，阻值为8Ω。当R两端的电压达到8V时，摄像机自主启动拍摄。求：
（1）电路中的电流。
（2）R_P的阻值。

共享时间:2025-03-30 难度:1 相似度:1.17

解析

纠错

下载

组卷

184717. （2024•理工大附中•九上期中）如图甲所示是潜水员潜水时会佩戴的水压表和深度表。图乙是某深度表的工作原理简化电路图，已知电源电压U=5V且恒定不变，定值电阻R₀=10Ω，R_P是阻值随水深度变化的电阻，其变化关系图像如图丙所示。求：
$德优题库$
（1）下潜深度越深，R_P的阻值越，电压表的示数越。（均选填“大”或“小”）。
（2）当电路中电流为0.15A时，R_P两端的电压为多少？
（3）电压表示数为2V时，潜水员所处的位置深度h为多少？

共享时间:2024-11-13 难度:1 相似度:1.17

解析

纠错

下载

组卷

208791. （2016•蓝田县•一模）有一阻值恒定的电阻元件，额定功率P_额=6W，额定电压为9V-13V之间，若要正确使用该元件，应先知道其额定电压，实验室里有如下器材：一个电池组（电压约为3V）、一个电流表（量程：0-0.6A和0-3A）、一个定值电阻R₀=10Ω、两个单刀开关、导线若干，请你用上述器材测出该元件的额定电压。
$德优题库$
（1）实验原理：根据欧姆定律I=

和       ，主要我们测出元件电阻的阻值，进而就可计算出其额定电压。
（2）设计实验：a.为提高测量的精确度，电流表应选量程       A。

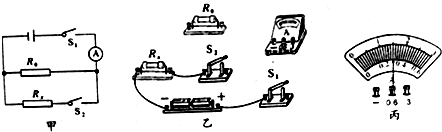

b.图甲为实验电路图，请你用笔画线代替导线将图乙所示实物电路连接完整。
（3）进行实验：
a.连接完电路后，只闭合S₁，电流表示数如图丙所示I₁=       A；
b.闭合开关       ，读出电流表示数I₂=0.425A
c.断开开关，整理器材。
（4）由上述实验数据可计算出该电阻元件的额定电压为       V。

共享时间:2016-03-04 难度:1 相似度:1.17

解析

纠错

下载

组卷

187399. （2025•经开区•一模） $德优题库$ 中国茶文化源远流长，如图-1是某款工夫茶保温碟。电路原理如图-2所示，电阻R₁为发热体，它的额定电压为220V，额定电功率为44W且电阻不变。电流通过发热体加热底板使茶汤保温，L为电功率忽略不计的电源指示灯。求：
（1）保温碟正常工作时的电流；
（2）保温碟正常工作时发热体电阻的阻值。

共享时间:2025-03-07 难度:1 相似度:1.17

解析

纠错

下载

组卷

208639. （2017•交大附中•二模）空气污染指数（API-AirPollutionIndex的英文缩写）是一种反映和评价空气质量的方法，指数越高，空气污染越严重。某兴趣小组为了检测空气污染的指数，设计了如图甲所示的电路。R为气敏电阻，其电阻的倒数与空气污染指数的关系如图乙所示，已知电源电压12V保持不变，R₀=5Ω，当电压表示数为4V时，求：
$德优题库$
（1）通过R₀的电流；
（2）此时气敏电阻的阻值；
（3）当电路中电流为1.2A时，空气污染指数。
（4）“保护环境，从我做起”，请谈谈为降低空气污染指数，你可以做些什么？（至少两条）

共享时间:2017-03-27 难度:1 相似度:1.17

解析

纠错

下载

组卷

201464. （2021•西工大附中•十模）有两种灯泡，分别标有（110伏60瓦）和（110伏25瓦），把它们接入家庭照明电路中。
（1）能不能各取一只串联使用？请说明原因。
（2）若把两种灯泡在同一电路中混合使用，并使它们都能正常发光，最少应各使用多少只，如何连接？
（3）这时总电功率是多少？

共享时间:2021-07-07 难度:1 相似度:1.17

解析

纠错

下载

组卷

187447. （2025•陆港中学•二模） $德优题库$ 如图所示，电源两端电压为24V，电阻R为20Ω。
（1）只闭合开关S，求通过电阻R的电流；
（2）同时闭合开关S、S₁，若通过干路的电流为1.6A，求通过电阻R₁的电流和电阻R₁的阻值。

共享时间:2025-03-25 难度:1 相似度:1.17

解析

纠错

下载

组卷

187060. （2025•新城区•一模） $德优题库$ 如图是某款家用电热器的简化电路，R₁、R₂为阻值一定的电热丝。该电热器接入电压恒为220V的电路中，电热器高温挡的功率为1100W，低温挡的功率为220W。求：
（1）电热器处于高温挡时，通过电路的电流。
（2）电热丝R₂的阻值。

共享时间:2025-03-04 难度:1 相似度:1.17

解析

纠错

下载

组卷

206808. （2025•交大附中•五模）如图-1，是某项目化学习小组自制了一套水果自动筛选装置，其原理如下：传送带上的水果经过检测区间时，使力敏电阻R的阻值发生变化，AB间的电压也随之发生改变，当AB间的电压小于某一预设值后，机械装置启动，将质量不达标的小水果推出传送带，实现自动筛选功能。某次调整好AB间的预设电压U₁，能实现将C类以下的苹果自动剔除。已知：R₀=20Ω，力敏电阻R的阻值随压力变化关系如图-2所示。当检测点上没有苹果时，电路中的电流为0.1A，g取10N/kg。求：
$德优题库$

苹果等级划分标准
等级名称	A类苹果	B类苹果	C类苹果
最低质量标准	300g	200g	100g

（1）电源电压是多少V？
（2）该装置预设电压U₁应设定为小于多少V？
（3）不同等级的水果筛选的质量标准是不同的。若要筛选出A类（m≥300g）的苹果，项目学习小组应如何改进，请给出一种合理的具体方案。

共享时间:2025-05-07 难度:1 相似度:1.17

解析

纠错

下载

组卷

187640. （2025•高新三中•三模） $德优题库$ 直饮机的电路图如图所示，电热丝R₁、R₀绕在出水管上，水经过出水管时被加热，通过改变“温、开水选择开关”的状态，可以选择出温水或开水。该直饮机的额定电压是220V，开水加热电功率是2200W，温水加热电功率是550W。
（1）温、开水选择开关处于（“断开”或“闭合”）状态时饮水机处于加热状态；
（2）饮水机正常工作，出开水时电热丝中的电流是多少？
（3）电热丝R₁的电阻是多少？
（4）现想缩短将水烧开所用的时间，需对直饮机的电路进行改造，请你仅用现有器材设计新的电路图。

共享时间:2025-04-13 难度:1 相似度:1.17

解析

纠错

下载
