199285. （2023•师大附中•一模）如图是某款智能电动汽车，电池是电动汽车的核心，衡量电池性能的一个重要参数是能量密度，电池能量密度指的是电池平均单位质量所释放出的电能。该款智能电动汽车支持三种充电方式，快充半小时即可将电池容量由30%充至80%；慢充7小时充满；若选配随车充电宝，普通220V插座25小时即可充满，无论哪种充电方式都需要供电系统中提供良好的接地线，否则该款智能电动汽车拒绝接受充电。该款智能电动汽车的部分参数如下表：

整车质量	电池容量	电池能量密度
1800kg	60kW?h	150（W?h）/kg

能量回收系统是该款智能电动汽车的智慧功能，当司机高速行车过程中松开油门减速时，能量回收系统就自行启动，车轮的转动会带动驱动电机转动，此时驱动电机就能够给汽车的电池充电。
$德优题库$
（1）该款智能电动汽车能量回收系统启动时，驱动电机将能转化为电能；汽车充电时需要外壳保持良好接地，这是为了。
（2）该款智能电动汽车配备的电池质量是多少？
（3）该车在快充时（由30%充至80%）的充电功率为多少？
（4）小王爸爸驾驶该电动汽车回老家，中途发现电量剩余30%，于是以100km/h的速度匀速赶往服务区，行驶过程中的阻力为车重的0.1倍，12分钟后到达快充点，其中电动机的机械效率为80%，则到达后需要多久能把电池充满？

共享时间:2023-03-13 难度:4

纠错

下载

相似

组卷

[考点]

电功率的综合计算，插座的构造与工作方式，三线插头和三孔插座的连接，三线插头和三孔插座的好处，

[答案]

（1）机械；防止人接触电动车的金属部分而发生触电事故；

（2）该款智能电动汽车配备的电池质量为400kg；

（3）该车在快充时（由30%充至80%）的充电功率为60kW；

（4）到达后需要0.91h能把电池充满。

[解析]

解：（1）松开油门减速时，能量回收系统就自行启动，车轮的转动会带动驱动电机转动，此时驱动电机就能够给汽车的电池充电，将机械能转化为电能；
电动车的外壳有大量的金属材料，充电时需要供电系统中提供接地良好的地线，是为了防止人接触电动车的金属部分而发生触电事故。
（2）由表中数据可知，电池的能量密度为150（W•h）/kg＝0.15（kW•h）/kg，电池容量是60kW•h，
因此电池的质量：m＝

＝400kg；
（3）快充半小时即可将电量由30%充至80%，
则给电池补充的电能：W＝60kW•h×（80%﹣30%）＝30kW•h，
充电时间：t＝0.5h，
因此充电功率：P＝

＝

＝60kW。
（4）汽车受到的阻力：f＝0.1mg＝0.1×1.8×10³kg×10N/kg＝1.8×10³N；
因为汽车匀速行驶，则根据二力平衡条件可知，汽车的牵引力：F_牵＝f＝1.8×10³N；
以100km/h的速度匀速赶往服务区通过的路程：s＝vt＝100km/h×

h＝20km＝2×10⁴m，
所做的有用功：W_有＝F_牵s＝1.8×10³N×2×10⁴m＝3.6×10⁷J＝10kW•h，
已知电动机的机械效率为80%，则汽车行驶过程中需要消耗的电能：W'＝

＝

＝12.5kW•h；
到达服务区后要把电池充满，需要给电池充入的电能：W＝（1﹣30%）×60kW•h+12.5kW•h＝54.5kW•h；
由（3）可知该车在快充时的充电功率为60kW，
则需要的充电时间：t＝

≈0.91h。
答：（1）机械；防止人接触电动车的金属部分而发生触电事故；
（2）该款智能电动汽车配备的电池质量为400kg；
（3）该车在快充时（由30%充至80%）的充电功率为60kW；
（4）到达后需要0.91h能把电池充满。

[点评]

本题考查了"电功率的综合计算，插座的构造与工作方式，三线插头和三孔插座的连接，三线插头和三孔插座的好处，"，属于"综合题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

199862. （2023•辅轮中学•二模）如图1是某电热器的原理图，其工作电压为220V，R₁、R₂是发热电阻，虚线框为其金属外壳，它用一个旋转开关可以实现电热器多挡位工作。在圆盘的左边缘依次有4个金属触点①、②、③、④，右边缘是一金属板，可绕中心轴转动的开关旋钮两端各有一个金属滑片，转动开关旋钮可以将左边缘相邻的两个触点与右边缘的金属板同时连通。如旋到图1中位置S时，金属滑片将①②两触点同时与右边缘金属板接通。
$德优题库$
（1）请你为这台电热器配备一个三脚插头，如图2所示，应该将电路图中的火线A接到插头的（选填P、Q、G）处；小明想在电路中加一个“倾倒开关”，使电热器被碰倒时能自动断开电路，以免引起火灾，该开关应安装在图1中A、B、C、D、E中的点处。
（2）当旋钮开关旋到位置T时，电热器处于（“高温挡”或“低温挡”）；如果电热器低温挡的功率为220W，求R₁的阻值。
（3）如果电热器R₂的阻值为55Ω，求电热器处于高温挡工作5min消耗的电能。

共享时间:2023-03-17 难度:5 相似度:1.35

解析

纠错

下载

组卷

206833. （2021•铁一中学•三模）如图甲，是某品牌全自动洗碗机，它的外表是金属外壳。该洗碗机工作程序为：首先给水箱注水，当水注满时停止注水并自动加热，水温上升到50℃即停止加热，洗涤程序启动，水从喷管喷出对餐具清洗、喷淋，直到洗涤过程结束，排水泵启动，将水箱中的废水排出。水的比热容为4.2×10³J/（kg?℃），设水箱中水的初温为20℃，加热时产生的热量全部被水吸收。
$德优题库$
（1）为了安全，该洗碗机应选用图乙中（选填：“上”或“下”）插座。图丙为等效的加热电路图，R为发热电阻，其中位于水箱上部的两个导电块A、B组成一个开关。此开关除了具有注满水自动加热功能（一般的水是导体）外，还具有当加热过程中意外排水或排水阀没有关好时，的功能。
（2）图丁为该洗碗机某次正常工作时的P-t图像，求R的阻值多大？（不计水的电阻）。
（3）某家庭每天洗碗2次，若人工洗碗一次用水20kg,则改用该洗碗机洗碗，该家庭一年（按300天）可节水多少kg？
（4）该款洗碗机一次正常工作（如图丁）后，碗总是湿漉漉的，很长时间干不了，很容易滋生细菌。请你针对这一缺陷，加装一个电路，使一次正常工作后，能在较短时间内将碗烘干，请将加装后的电路补充完整。（必要时可在符号旁边注明装置名称）
$德优题库$

共享时间:2021-04-02 难度:5 相似度:1.35

解析

纠错

下载

组卷

195604. （2024•西安三中•二模）乐乐平时喜欢做饭，于是让妈妈给她买了一套“迷你厨房”。如图甲是“迷你厨房”套装中的电磁炉和平底锅。该电磁炉内部简化电路如图乙所示，R₁、R₂为加热元件，乐乐从说明书上得知该电磁炉的小火功率为180W，大火功率为360W，额定电压为220V。求：
（1）若S₁、S₂同时闭合时，电磁炉处于　　挡（选填“小火”或“大火”）；该电磁炉正常使用过程中，三脚插头上的较长的那个脚应与　　相连（选填“零线”“火线”或“地线”）。
（2）电阻R₂的阻值为多少？（结果保留整数）
（3）大火状态时，若产生的热量全被水吸收，将50g的水从26℃加热至96℃，水吸收的热量是多少？需多长时间？[

]

共享时间:2024-03-29 难度:5 相似度:1.35

解析

纠错

下载

组卷

199983. （2023•庆安中学•三模）小强家新买了一台全自动洗碗机如图甲所示，它的外壳是金属材质。该洗碗机工作程序为：首先给水箱注水，当水注满时停止注水并自动开始加热，水温上升到50℃即停止加热；洗涤程序启动，水从喷管喷出对餐具清洗、喷淋，直到洗涤过程结束，排水泵启动，将水箱中的废水排出。
$德优题库$
（1）为了安全，该洗碗机应选用图乙中（选填：“上”或“下”）插座。图丙为等效的加热电路图，R为发热电阻，其中位于水箱上部的两个导电块A、B组成一个开关。此开关除了具有注满水时，自动开始加热的功能（一般的水是导体）外，还具有当加热过程中意外排水或排水阀没有关好时，的功能。
（2）图丁为该洗碗机某次正常工作时的P-t图像，该洗碗机加热过程中电路电流为多少？R的阻值为多少Ω？（不计水的电阻）
（3）该款洗碗机一次正常工作（如图丁）后，碗总是湿漉漉的，很长时间干不了，很容易滋生细菌。针对这一缺陷，请你写出一条能在较短时间内将碗烘干的措施：。

共享时间:2023-04-09 难度:5 相似度:1.25

解析

纠错

下载

组卷

199454. （2023•长安区•二模）主动式空气净化器在出风口加装负离子发生器，将空气不断电离，产生大量负离子，被微风扇送出，形成负离子气流，达到清洁、净化空气的目的。下表为某型号的主动式空气净化器的参数。能效比（η）是净化空气量和其输入功率之比。

额定电压	220V
工作挡位	待机	1挡	2挡	3挡
功率（W）	0.9	23	44	75
净化空气量（m³/h）	﹣	120	240	360

（1）为防止触电，空气净化器的金属外壳应与三孔插座的　　线相连。
（2）该空气净化器使用2挡位正常工作时，通过的电流为多少？
（3）单独使用该净化器10min，规格为2400imp/（kW•h）的电能表指示灯闪烁30次，通过计算说明该空气净化器在几挡位工作，此时该空气净化器的能效比为多少m³/（h•W）？

共享时间:2023-03-15 难度:5 相似度:1.25

解析

纠错

下载

组卷

207628. （2019•师大附中•一模）电热加湿器靠电流的热效应工作。某种家用电热加湿器相关参数、外形、电路简化图如图所示。电热器的电热丝浸没在加热仓的水中产生热量，使加热仓中的水沸腾变成水蒸气喷出，增加环境湿度。当加热仓中的水减少到一定程度时，自动阀门智能打开，水由储水箱进入到加热仓中。

工作电压220V
工作频率50Hz
最大运行功率40W
储水箱容量2.4L
尺寸高315mm，底部直径168mm
满水工作时间高气雾量 10h，低气雾量24h

（1）当气雾调节器R₂的滑片移到最左边时，加湿器以最大运行功率工作，求电热丝R₁的电阻值。
（2）如果加热仓内冷水的温度为20℃，用最大运行功率工作，经过5min36s，水沸腾产生蒸气，求加热仓中水的体积。[c_水＝4.2×10³J/（kg•℃）。ρ_水＝1×10³kg/m³]，电热丝R₁产生的热量全部被水吸收。环境为标准大气压。
（3）当滑片移到最右端时，气雾调节器R₂的阻值为990Ω，加湿器以最低气雾量工作，求此时电热丝R₁的电功率是多少瓦？

共享时间:2019-03-15 难度:1 相似度:1.25

解析

纠错

下载

组卷

187060. （2025•新城区•一模） $德优题库$ 如图是某款家用电热器的简化电路，R₁、R₂为阻值一定的电热丝。该电热器接入电压恒为220V的电路中，电热器高温挡的功率为1100W，低温挡的功率为220W。求：
（1）电热器处于高温挡时，通过电路的电流。
（2）电热丝R₂的阻值。

共享时间:2025-03-04 难度:1 相似度:1.25

解析

纠错

下载

组卷

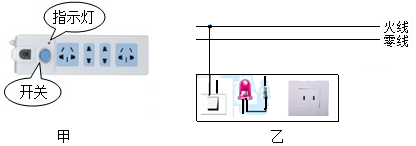

207071. （2021•西工大附中•六模）图甲所示是家庭中常用的一种插线板。小宇同学在使用中发现：开关断开时指示灯不亮，插孔不能提供工作电压；开关闭合时指示灯亮，插孔能提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。根据以上描述，请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通。
