187446. （2025•陆港中学•二模）同学们用如图甲所示的电路探究通过导体的电流与电压、电阻的关系，其中定值电阻R₁为5Ω，电流表量程为0～0.6A，电压表量程为0～3V，滑动变阻器上标有“50Ω，1A”字样。

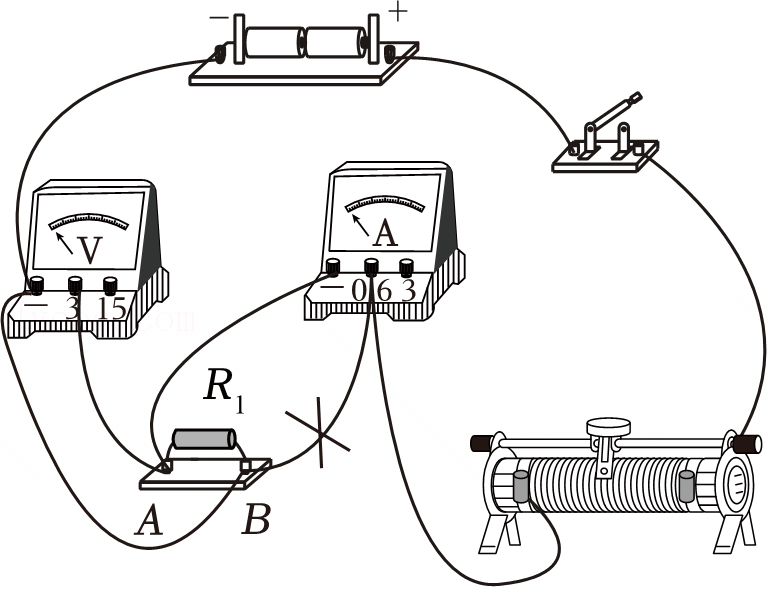

$德优题库$ （1）检查如图甲所示的电路，发现有一根导线连接错误，请你在这根导线上打“×”，并用笔画线代替导线画出正确的接法。若上述错误不改正，电路各元件、器材完好且连接规范正确，则在开关闭合的瞬间，表的指针将明显偏转。
（2）改正错误后，开始“探究电流与电压的关系”。闭合开关，移动滑动变阻器的滑片，测得了三组数据（如表一所示）。其中第③次实验中电压表的指针如图乙所示，其示数为 V。分析数据可得结论：在电阻一定时，。
表一

实验序号	电压U/V	电流I/A
①	1.2	0.24
②	1.8	0.36
③		0.48

表二

实验序号	电阻R/Ω	电流I/A
①	5	0.40
②	10	0.20
③	20	0.10

（3）接着“探究电流与电阻的关系”，依次将阻值为5Ω、10Ω、20Ω的定值电阻R₁、R₂、R₃接入AB之间完成实验，记录的数据见表二。
①完成第一次实验后，断开开关，拆下5Ω的电阻，改接10Ω的电阻。继续的操作有以下四步：
A.闭合开关；
B.将滑动变阻器的滑片移到最右端；
C.记录电流表示数；
D.将滑动变阻器的滑片移到适当位置。
从安全和规范角度考虑，正确的操作顺序是        （填字母序号）；
②根据表二中的数据，电源最多只能用        节新干电池串联。
（4）实验完成后，小明和小华听老师说：欧姆那个时代，关于电压、电流、电阻还没有明确的概念，更没有精确测量它们的仪器，欧姆自己动手设计和制造仪器进行实验，发现了欧姆定律。他们深受震撼和启发，于是决定不用电压表，用剩余器材并增加3个开关重新“探究电流与电阻的关系”。
①小明设计了如图丙所示的电路准备开始探究，小华分析该电路后认为：该方案不能完成探究任务。理由是        ；
②在使用器材与小明相同的条件下，将小明设计的实验方案加以改进即可实现预定的探究目的，请说出你的改进措施        。（只需写出改进的要点，无需写出完整的改进方案）

共享时间:2025-03-25 难度:2

纠错

下载

相似

组卷

[考点]

探究电流与电压的关系，探究电流与电阻的关系，

[答案]

（1）电压；（2）2.4；通过导体的电流与导体两端的电压成正比；（3）BADC；4；（4）无法测出通过每个电阻的电流；在每一支路上分别串联一个电流表。

[解析]

解：（1）见图，将定值电阻右侧接线柱上的导线改接到电压表负接线柱或电源负极上：

；
由于电压表的电阻很大且串联在电路中，所以在开关闭合的瞬间，电压表接在电源的两端，电压表的指针将明显偏转；
（2）其中第③次实验中电压表的指针如图丙所示，电压表选用小量程，分度值为0.1V，其示数为2.4V，根据表一数据可知，电阻一定，电压增大为原来的几倍，通过的电流也增大为原来的几倍，即在电阻一定时，通过导体的电流与导体两端的电压成正比；
（3）①为保护电路，闭合开关前，滑动变阻器连入电路的电阻最大；研究“电流与电阻的关系”，要控制电阻的电压不变，再记下电流表的示数，故从安全和规范角度考虑，正确的顺序是：将滑动变阻器的滑片移到最右端，闭合开关；将滑动变阻器的滑片移到适当位置，记录电流表示数；即BADC；
②由表中数据知，电阻的电流与电阻之积为：U_V＝IR＝0.4A×5Ω＝0.2A×10Ω＝0.1A×20Ω＝2V，
根据串联电路的规律及分压原理有：

＝

；
方程左边为一定值，故右边也为一定值，当变阻器最大电阻连入电路中时，对应的定值电阻也最大，这时电源电压最大，即：

＝

；
故电源电压最大为：U_电源＝7V；所以电源最多只能用4节新干电池串联；
（4）①闭合开关，三个电阻并联接入电路，电流表测干路电流，根据并联电路电压特点可知三个电阻两端电压相等，但无法测出通过每个电阻的电流，所以该方案不能完成探究任务；
②为测出通过每个电阻的电流，需在每一支路上分别串联一个电流表。
故答案为：（1）电压；（2）2.4；通过导体的电流与导体两端的电压成正比；（3）BADC；4；（4）无法测出通过每个电阻的电流；在每一支路上分别串联一个电流表。

[点评]

本题考查了"探究电流与电压的关系，探究电流与电阻的关系，"，属于"必考题"，熟悉题型是解题的关键。
