187664. （2025•滨河中学•一模）小王同学利用如图甲的电路“探究电流与电压、电阻的关系”，已知电源电压为4.5V且保持不变，实验用到的定值电阻阻值分别为25Ω、20Ω、15Ω、10Ω、5Ω，滑动变阻器的规格为“0～50Ω”。
$德优题库$
（1）用笔画线代替导线按图甲所示电路图将图乙中实物电路连接完整（要求：滑动变阻器的滑片P向左移动，电路中电流变大，导线不得交叉）；
（2）闭合开关，发现电压表和电流表均无示数，小王利用另一只完好的电压表进行检测，把电压表分别接在a、b之间和b、c之间，电压表均有示数；接在a、c之间，电压表无示数，如果电路连接完好，只有一个元件有故障，该故障是；
（3）问题解决后，她接入阻值为10Ω的电阻进行实验，当电压表示数为2V时，电流表示数如图丙所示，为 A；完成实验后得到了如表中的数据，对数据进行分析后得出实验初步结论是：当导体的电阻一定时，通过导体的电流与它两端的电压成；

电压U/V	1	1.5	2	2.5
电流I/A	0.1	0.15		0.25

（4）接下来小王再次对“电流与电阻关系”进行探究，为了用题目中提供的所有的定值电阻正确完成五次实验，应利用滑动变阻器控制定值电阻两端的电压至少保持        V不变。完成第一组实验，断开开关改接另一个定值电阻后，继续操作了以下四步：
①闭合开关；
②将滑动变阻器的滑片移到最右端；
③记录电流表示数；
④将滑动变阻器的滑片移到适当位置。
从安全和规范角度考虑，以上操作步骤的正确顺序是        （填数字编号）。
（5）小王同学每次随机选取一个定值电阻，进行了五次实验，根据所得数据画出电流与电阻关系的图像如图丁，且实验中各电路元件完好，读数、记录均正确。但老师发现五次实验中有一次未移动滑动变阻器滑片控制电压表示数一定，根据图丁中的数据分析，阻值为        Ω的定值电阻连入电路时未移滑片，这次实验之前的那一次实验，小王选取的是阻值为        Ω的定值电阻。

共享时间:2025-03-06 难度:2

纠错

下载

相似

组卷

[考点]

探究电流与电压的关系，探究电流与电阻的关系，

[答案]

（1）见解析；（2）滑动变阻器断路；（3）0.2；正比；（4）1.5；①④③；（5）20；5。

[解析]

解：（1）滑动变阻器滑片P向左移动，电路中电流变大，滑动变阻器接入的电阻变小滑，滑动变阻器左下接线柱计入电路，连接电路图如下：

（2）闭合开关，电压表和电流表均无示数，说明电路断路；把电压表分别接在a、b之间和b、c之间，电压表均有示数，说明cab部分是通路，接在a、c之间，电压表无示数，说明bc之间断路，如果电路连接完好，只有一个元件有故障，该故障是滑动变阻器断路。
（3）由题意可知，电流表的量程是0～0.6A，分度值是0.02A，电流表的示数为0.2A。
分析表格数据可知，电压和电流的比值分别为

＝

＝10Ω；
电压与电流的比值为10，是定值，故可得结论：电阻一定时，通过电阻的电流与它两端的电压成正比。
（4）设控制定值电阻两端的电压至少保持U_V，由串联电路的规律和分压原理有：

＝

，
当定值电阻最大时，对应的变阻器连入电路最大，电压表示数最小，即：

＝

，
解得控制定值电阻两端的电压至少为U_V＝1.5V。
断开开关，改接另一个定值电阻后，为了保护电路，应先把滑动变阻器的滑片调至阻值最大处，然后闭合开关，滑片移到适当位置使电压表示数保持不变，记录电流表的示数，从安全和规范角度考虑，故正确的顺序为②①④③，
（5）由图丙画出的电流与电阻关系图像可知，除定值电阻为20Ω外，电流与电阻之积为均为3V不变，所以阻值为20Ω的定值电阻连入电路时未移动滑片。
由串联电路的规律和欧姆定律可得，此时滑动变阻器接入电路中的电阻R_滑＝

﹣20Ω＝

﹣20Ω＝2.5Ω，
因定值电阻的电压为滑动变阻器两端电压的2倍，根据分压原理，则定值电阻的阻值也为滑动变阻器接入电阻阻值的2倍，即定值电阻为R'＝2×2.5Ω＝5Ω，
所以这次实验之前的那一次实验，选取的是阻值为5Ω的定值电阻。
故答案为：（1）见解析；（2）滑动变阻器断路；（3）0.2；正比；（4）1.5；①④③；（5）20；5。

[点评]

本题考查了"探究电流与电压的关系，探究电流与电阻的关系，"，属于"必考题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

187613. （2025•唐南中学•二模）小明用图-1所示的实验装置探究电流与电压、电流与电阻的关系。电源电压为4.5V，定值电阻3个（5Ω、10Ω、15Ω），2个滑动变阻器的规格分别为A“10Ω 1A”和B“20Ω 1A”。
$德优题库$
（1）连接电路时，开关应该处于状态。请用笔画线代替导线将图-1中的实物图连接完整，要求：滑片P向右移动时，电压表示数变大。
（2）连接好电路，将滑动变阻器阻值调到最大，闭合开关S，移动滑片P，发现电流表无示数，电压表示数始终接近电源电压，导致这一现象的原因可能是定值电阻（选填“断路”或“短路”）。
（3）小明先用阻值为10Ω的定值电阻探究电流与电压的关系，得到的实验数据如下表所示。

实验次数	1	2	3	4	5
电压U/V	1.6	2.0	2.2	2.4	2.8
电流I/A	0.16	0.20	0.22	0.24

①第5次实验电流表的示数如图-2所示，请将示数填入表中。
②分析表中数据可得出：当导体的电阻一定时，通过导体的电流与导体两端的电压成正比。得出此结论的理由是        。
（4）接下来，小明用原电路探究电流与电阻的关系，并根据实验数据绘制了如图-3所示的图像。
①他用5Ω的电阻完成实验后，断开开关，将定值电阻由5Ω换成10Ω，闭合开关，调节变阻器，使电压表示数为        V，记录电流表示数。
②根据实验数据分析可知，实验中小明选择的滑动变阻器规格应为        （选填“A”或“B”）。

共享时间:2025-03-29 难度:2 相似度:2

解析

纠错

下载

组卷

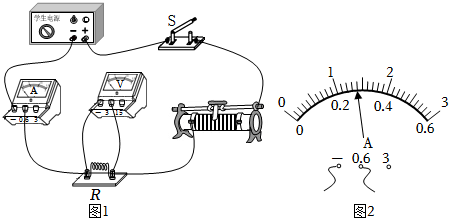

193235. （2025•新城区•三模）小明用图1所示的实验电路探究电流与电压、电阻的关系。选用的器材有：稳压学生电源（调至4V不变），电压表（0～3V）、电流表（0～0.6A）、定值电阻R（5Ω、10Ω、20Ω）、滑动变阻器（20Ω，2A）、开关、导线若干。
