182764. （2019•西安中学•高二上期末）利用电流表和电压表测定一节干电池的电动势和内电阻。要求尽量减小实验误差。
（1）应该选择的实验电路是图1中的（选项“甲”或“乙”）。
（2）现有电流表（0-0.6A）、开关和导线若干，以及以下器材：
A．电压表（0-15V）
B．电压表（0-3V）
C．滑动变阻器（0-50Ω）
D．滑动变阻器（0-500Ω）
实验中电压表应选用；滑动变阻器应选用（选填相应器材前的字母）。
（3）某位同学记录的6组数据如表所示，其中5组数据的对应点已经标在图2的坐标纸上，请标出余下一组数据的对应点，并画出U-I图线。

序号	1	2	3	4	5	6
电压U（V）	1.45	1.40	1.30	1.25	1.20	1.10
电流I（A）	0.060	0.120	0.240	0.260	0.360	0.480

（4）根据（3）中所画图线可得出干电池的电动势E= v,内电阻r= Ω。
（5）实验中，随着滑动变阻器滑片的移动，电压表的示数U以及干电池的输出功率P都会发生变化。图3的各示意图中正确反映P-U关系的是。
$德优题库$

共享时间:2019-02-22 难度:1

纠错

下载

相似

组卷

[考点]

测量普通电源的电动势和内阻，

[答案]

见试题解答内容

[解析]

解：（1）干电池内阻较小，为减小实验误差，应选题甲所示电路图；
（2）一节干电池电动势约为1.5V，则电压表应选B，为方便实验操作，滑动变阻器应选C；

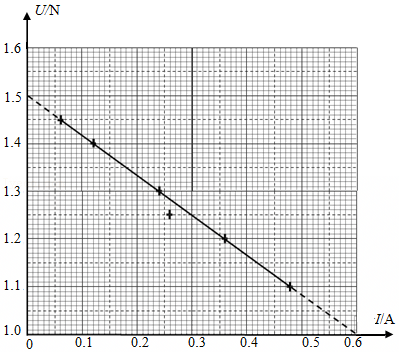

（3）根据表中实验数据在坐标系内描出对应点，然后作出电源的U﹣I图象如图所示；

（4）由图示电源U﹣I图象可知，图象与纵轴交点坐标值是1.5，则电源电动势E＝1.5V，
电源内阻：r＝

＝

≈0.83Ω；
（5）电压表测量路端电压，其示数随滑动变阻器的阻值增大而增大；而当内阻和外阻相等时，输出功率最大；此时输出电压为电动势的一半。外电路断开时，路端电压等于电源的电动势，此时输出功率为零；故符合条件的图象应为C。
故答案为：（1）甲；（2）B；C；（3）图示如图所示；（4）1.5；0.83；（5）C。

[点评]

本题考查了"测量普通电源的电动势和内阻，"，属于"常考题"，熟悉题型是解题的关键。
