试卷总分:100分 命题人:dygzwlyn 考试时长:120分钟
a、b、c是三个固定于同一平面内的通电直导线，通入大小相等方向如图所示的电流．ab与bc间距相等，则电流a、b、c受力方向分别是（ ）
| A.向右、向右、向左 | B.向右、向左、向右 |
| C.向左、向右、向右 | D.向左、向左、向右 |
．哪个图是正确的？（ ）
如图所示，竖直放置的长直导线通以恒定电流，有一矩形线框与导线在同一平面，在下列情况中线圈不能产生感应电流的是（ ）
| A.导线中电流强度变大 | B.线框向右平动 |
| C.线框向下平动 | D.线框以ad边为轴转动 |
如图所示，PQRS为一正方形导线框，它以恒定速度向右进入以MN为边界的匀强磁场，磁场方向垂直线框平面，MN线与线框的边成45°角，E、F分别为PS和PQ的中点，关于线框中的感应电流（ ）
A.当E点经过边界MN时，感应电流最大
B.当P点经过边界MN时，感应电流最大
C.当F点经过边界MN时，感应电流最大
D.当Q点经过边界MN时，感应电流最大
| A.峰值是e0 |
B.．峰值是2e0 |
C.有效值是 e0
|
D.有效值是 Ne0
|
A.它们会分成三股射出
B.它们会分成两股射出
C.它们会沿同一轨迹运动
D.它们只是在同一位置射出
如图所示，一电动机与一电阻R串联接在电源上，电源电动势E=20V，内电阻r=1Ω，用理想电压表测出电动机两端的电压为10V，已知电动机的电阻RM=1Ω，电阻R=9Ω，则（ ）
A.流过电动机的电流为10A
B.电动机消耗的热功率为100W
C.电动机的机械功率为9W
D.电动机消耗的热功率为1W
如图所示，两个闭合铝环A、B与一个螺线管套在同一铁芯上，A、B可以左右摆动，则（ ）
A.在S闭合的瞬间，A、B必相吸
B.在S闭合的瞬间，A、B必相斥
C.在S断开的瞬间，A、B必相吸
D.在S断开的瞬间，A、B必相斥
如图所示的电路中，电感L的自感系数很大，电阻可忽略，D为理想二极管，则下列说法正确的有（ ）
A.当S闭合时，L1立即变亮，L2逐渐变亮
B.当S闭合时，L1一直不亮，L2逐渐变亮
C.当S断开时，L1立即熄灭，L2也立即熄灭
D.当S断开时，L1突然变亮，然后逐渐变暗至熄灭

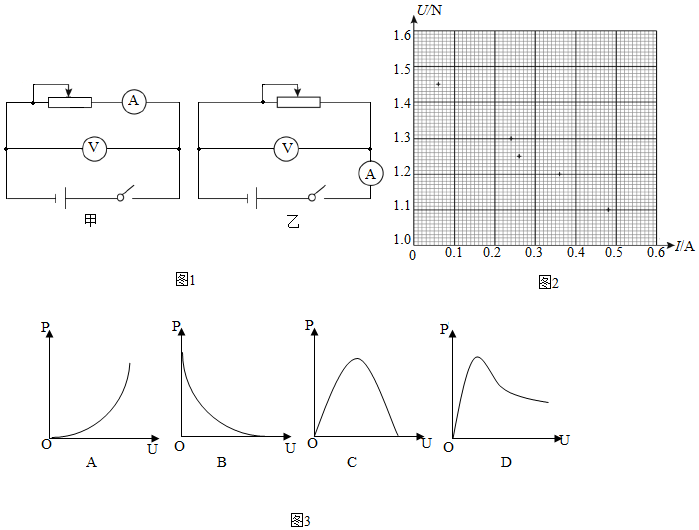

| 序号 | 1 | 2 | 3 | 4 | 5 | 6 |
| 电压U（V） | 1.45 | 1.40 | 1.30 | 1.25 | 1.20 | 1.10 |
| 电流I（A） | 0.060 | 0.120 | 0.240 | 0.260 | 0.360 | 0.480 |
如图所示，在一个圆形区域内，两个方向相反且都垂直于纸面的匀强磁场分布在以直径A2A4为边界的两个半圆形区域Ⅰ、Ⅱ中，A2A4与A1A3的夹角为60°．一质量为m、带电量为+q的粒子以某一速度从Ⅰ区的边缘点A1处沿与A1A3成30°角的方向射入磁场，随后该粒子以垂直于A2A4的方向经过圆心O进入Ⅱ区，最后再从A4处射出磁场．已知该粒子从射入到射出磁场所用的时间为t,求Ⅰ区和Ⅱ区中磁感应强度的大小（忽略粒子重力）．
