176160. （2025•师大附中•八上期末）圆圆和融融在利用光具座“探究凸透镜成像规律”实验时，做了如下操作：
（1）如图甲所示，圆圆将一束平行光正对凸透镜照射，移动光屏找到一个最小最亮的光斑，可知该凸透镜的焦距是f=        cm。
$德优题库$
（2）如图乙所示，圆圆把凸透镜固定在光具座上50cm刻度线处，将蜡烛移至光具座上20cm刻度线处，移动光屏，直到烛焰在光屏上成清晰的像，则该像是        （选填“放大”“等大”或“缩小”）的实像。经过一段时间后，圆圆发现烛焰的像处于光屏的        （选填“上方”或“下方”），若想使烛焰成像回到光屏中央，凸透镜应该        移动适当距离（选填“向上”或“向下”）。
（3）在实验过程中，融融将蜡烛移动至光具座上35cm刻度处，移动光屏至        cm刻度线处时光屏上成一个清晰的像，则该像是        （选填“放大”“等大”或“缩小”）的        像（选填“实”或“虚”），结合第（3）问中圆圆的实验与观察，融融思考后得出结论：在光的折射现象中，       。
（4）融融不小心将墨水喷在了凸透镜上，遮住了上半部分，则此时光屏上的像的特点是        （选填“只有上半部分的像”“只有下半部分的像”或“能成一个比原来稍暗的完整的像”）。随后融融申请更换了凸透镜，但却不知道凸透镜的焦距，他通过实验操作发现当烛焰距离凸透镜20cm,光屏距离凸透镜15cm时，光屏上呈现清晰的像，则该凸透镜的焦距在        范围内。

共享时间:2025-02-22 难度:4

纠错

下载

相似

组卷

[考点]

主光轴、光心、焦点、焦距，探究凸透镜成像的规律，探究凸透镜成像实验的成像原理，遮挡透镜的部分成完整的像，

[答案]

（1）10.0；（2）缩小；上方；向下；（3）80；放大；实；光路是可逆的；（4）能成一个比原来稍暗的像；7.5cm＜f＜10cm。

[解析]

解：（1）平行于主光轴的光线经凸透镜折射后，会聚在主光轴上一点，这点是凸透镜的焦点，焦点到光心的距离是凸透镜的焦距，所以凸透镜的焦距是：f＝60.0cm﹣50.0cm＝10.0cm；
（2）把凸透镜固定在光具座上50cm刻度线处，将蜡烛移至光具座上20cm刻度线处，此时物距u＝50cm﹣20cm＝30cm＞2f，倒立、缩小的实像；
经过一段时间后，蜡烛燃烧变短，根据过光心的光线传播方向不变可知，烛焰成的像将位于光屏的上方，为了使像成在光屏中央，应该将凸透镜向下移动；
（3）由第（2）问和图乙可知，当物距为30cm时，像距为v＝65.0cm﹣50.0cm＝15.0cm，此时成倒立、缩小的实像；
融融将蜡烛移动至光具座上35cm刻度处，此时物距为u′＝50.0cm﹣35.0cm＝15.0cm，
因在光的折射中光路是可逆的，因此此时要想在光屏上成清晰的像，像距应为30cm，则光屏的位置应在50cm+30cm＝80cm处；
此时物距在1倍焦距与2倍焦距之间，像距大于2倍焦距，成倒立、放大的实像；
（4）不小心将墨水喷在了凸透镜上，遮住了凸透镜的上半部分，物体上任一点射向凸透镜的下半部分，经凸透镜折射后照样能成像，像的大小不发生变化，只是折射光线变少，因此此时能成一个比原来稍暗的像；
当烛焰距离凸透镜20cm，光屏距离凸透镜15cm时，此时光屏上呈现清晰的像，因物距大于像距，根据凸透镜成像规律可知，
u＝20cm＞2f……①，
f＜v＝15cm＜2f……②，
由①②可得：7.5cm＜f＜10cm。
故答案为：（1）10.0；（2）缩小；上方；向下；（3）80；放大；实；光路是可逆的；（4）能成一个比原来稍暗的像；7.5cm＜f＜10cm。

[点评]

本题考查了"主光轴、光心、焦点、焦距，探究凸透镜成像的规律，探究凸透镜成像实验的成像原理，遮挡透镜的部分成完整的像，"，属于"综合题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

177057. （2021•爱知中学•八上期末）每天进步一点点，距离目标就不远。如同物体慢慢靠近凸透镜，所成的像最终会由小到大，由倒变正。诺诺同学在利用光具座探究凸透镜成像规律的实验中：
（1）如图1，凸透镜对光线有        作用。她利用平行光测出该凸透镜的焦距为        cm。
$德优题库$
（2）将蜡烛、凸透镜、光屏的中心调整到同一        。
（3）调整后，把烛焰放在距凸透镜26cm处时（如图2），在凸透镜另一侧前后移动光屏，会在光屏上得到一个清晰的倒立、       的实像；        （选填“照相机”、“投影仪”、“放大镜”）就是利用这一成像规律工作的。
（4）在图2成清晰的像的基础上，诺诺同学将一个近视眼镜片放在蜡烛和凸透镜之间，如果仍要在光屏上得到清晰的像，光屏应向        （选填“靠近”或“远离”）透镜的方向移动。在老师的指导下，她用手掌将凸透镜挡住一半，像的大小将        （选填“变大”“变小”或“不变”）。

共享时间:2021-02-16 难度:4 相似度:1.5

解析

纠错

下载

组卷

177026. （2021•东仪中学•八上期末）在“探究凸透镜成像规律”的实验中。
$德优题库$
（1）图甲中光屏上所成的像是倒立        （选填“放大”“等大”或“缩小”）的实像，生活中        （选填“照相机”“投影仪”或“放大镜”）利用这一原理制成的。
（2）如图乙，线段AB为凸透镜成像的物距倒数和像距倒数的关系，则凸透镜焦距为        cm。
（3）当光屏上呈现清晰的像时，不改变图甲中蜡烛和透镜位置：
①若将凸透镜换成焦距相同镜面较小的凸透镜，再次实验，光屏上所成的像与原来相比        （选填“变小”“变暗”或“变不完整”）了。
②若将凸透镜换成镜面大小相同、焦距稍小的凸透镜，再次实验，则需将屏        （选填“向左”或“向右”）移动才能成清晰的像，光屏上所成的像与原来的像比        （选填“变大”或“变小”）了。

共享时间:2021-02-13 难度:2 相似度:1.5

解析

纠错

下载

组卷

176955. （2022•西航一中•八上期末）在“探究凸透镜成像规律”的实验中。
$德优题库$
（1）图甲中光屏上所成的像是倒立        （选填“放大”“等大”或“缩小”）的实像，生活中        （选填“照相机”“投影仪”或“放大镜”）利用这一原理制成的。
（2）如图乙，线段AB为凸透镜成像的物距倒数和像距倒数的关系，则凸透镜焦距为        cm。
（3）当光屏上呈现清晰的像时，不改变图甲中蜡烛和透镜位置：
①若将凸透镜换成焦距相同镜面较小的凸透镜，再次实验，光屏上所成的像与原来相比        （选填“变小”“变暗”或“变不完整”）了。
②若将凸透镜换成镜面大小相同、焦距稍小的凸透镜，再次实验，则需将屏        （选填“向左”或“向右”）移动才能成清晰的像，光屏上所成的像与原来的像比        （选填“变大”或“变小”）了。

共享时间:2022-02-15 难度:2 相似度:1.5

解析

纠错

下载

组卷

177103. （2018•东仪中学•八上期末）在“研究凸透镜成像规律”的实验中（所用的凸透镜上标有“f=15cm”的字样）：
（1）若将物体放在距离凸透镜20cm处时，会成       、       的       像；
（2）若将物体放在距离凸透镜35cm处时，会成       、       的       像；
（3）若将物体放在距离凸透镜10cm处时，会成       、       的       像。

共享时间:2018-02-21 难度:2 相似度:1.5

解析

纠错

下载

组卷

19406. （2016•陕西省•）某小组同学用如图1的装置“探究凸透镜成像特点”，其中凸透镜的焦距为15cm，他们进行实验的同时在坐标纸上记录蜡烛与光屏上像的位置和大小，如图2（用带箭头的线段表示物或像，A′，B′分别表示蜡烛在A，B处像的位置）。

（1）从图2中可以看出，蜡烛在A，B位置时光屏上得到的都是倒立、　　的实像，生活中利用这个成像特点制成了　　（写出一个即可）；
（2）和其他小组交流后发现，当蜡烛在距透镜15﹣30cm之间时，像均成在透镜另一侧距透镜30cm以外处，但是，当他们把蜡烛放在C位置时，在光具座上无论怎样移动光屏，都不能得到清晰的像，原因是像距　　；
（3）为了让蜡烛在C位置的像成在光具座上的光屏上，他们采用了两种做法：
做法一：保持蜡烛和透镜的位置不变，更换凸透镜，在光具座上移动光屏，光屏上又出现了清晰的像，这表明像距变　　了，由此推断更换的凸透镜会聚光的能力较强，此透镜焦距　　15cm（选填“大于”、“小于”或“等于”）。
做法二：保持蜡烛和透镜的位置不变，在蜡烛和透镜之间再放置一个凸透镜，在光具座上移动光屏，光屏上又出现了清晰的像，由此实验联系实际，远视眼的晶状体焦距较　　（选填“大”或“小”），将近处物体的像成在视网膜　　方（选填“前”或“后”），故需佩戴　　透镜矫正。

共享时间:2016-07-08 难度:3 相似度:1.5

解析

纠错

下载

组卷

176867. （2023•西工大附中•八上期末）小明同学利用如图所示的装置做“探究凸透镜成像规律”的实验，凸透镜固定在光具座50cm刻度处不变。
$德优题库$
（1）实验前将烛焰、凸透镜、光屏三者的中心调节到同一高度，目的是        。将蜡烛固定在40cm刻度处时，移动光屏，在光屏上始终得到一个大小不变的光斑，则该凸透镜的焦距为        cm；
（2）当他将三个元件移动到如图所示的位置时，光屏上恰好出现了烛焰清晰的像，利用该成像规律制成的光学仪器是        （选填“放大镜”、“投影仪”或“照相机”）。此时保持蜡烛和光屏不动，将凸透镜移动到        cm刻度处时，仍能在光屏上成清晰的像；
（3）在成像清晰的情况下，用一张不透明纸把透镜上半部分遮挡住，看到的像会如何变化？       （选填“像部分消失”、“像完整亮度不变”或“像完整亮度变暗”）；
（4）将原凸透镜更换为一个焦距较小的凸透镜后，其他元件不动，为了使光屏上再次得到清晰的像，可以在蜡烛和凸透镜之间放置一个        （选填“凸”或“凹”）透镜，所放置的透镜可以用来矫正        （选填“近视眼”或“远视眼”）。

共享时间:2023-02-12 难度:2 相似度:1.5

解析

纠错

下载

组卷

177247. （2017•爱知中学•八上期末）在“探究凸透镜成像规律的实验”中：
（1）如图甲所示，是小明确定焦距时所做的实验，则该凸透镜的焦距为        cm,当烛焰距凸透镜15cm时，能成倒立、       的实像，生活中的        就是利用这个原理制成的，当烛焰向左（远离透镜）移动后，要在光屏上再次成清晰的像，需将光屏向        （选填“左”或“右”）移，此时所成像将        （选填“变大”、“变小”或“不变”）。
（2）实验一段时间后，蜡烛因燃烧变短，所成像如图乙，要使像能够在光屏的中央，应将凸透镜向        （选填“上”或“下”）调整。
（3）在上一步实验调整好像的位置后，小明取了一副近视镜放在凸透镜和蜡烛之间，要使光屏上还能呈清晰的像，可将蜡烛适当        （选填“左”或“右”）移。
$德优题库$

共享时间:2017-02-05 难度:2 相似度:1.5

解析

纠错

下载

组卷

177433. （2024•西光中学•八上期中）如图-1，是小明做“探究凸透镜成像的规律”的实验装置。
$德优题库$
?（1）实验时，调节烛焰中心、凸透镜光心和光屏中心在同一高度，其目的是。
（2）固定凸透镜的位置，将蜡烛放在距离凸透镜较远处，此时应移动直至出现最清晰的像，记录物距、像距、像的性质。
（3）改变物距，重复上述操作，多次实验，将实验数据记录在表中。
凸透镜的焦距：f=5.0cm

实验次数	物距/cm	像距/cm	像的性质
实验次数	物距/cm	像距/cm	正立或倒立	放大或缩小	虚像或实像
1	18.0	6.9	倒立	缩小	实像
2	10.0	10.0	倒立	等大	实像
3	7.0	17.7	倒立	放大	实像
4	4.0	/	正立	放大	虚像

分析数据可知：当物距大于凸透镜焦距时，物距减小，像距        。
（4）当光屏上出现清晰的像时，小明不小心用手指尖遮挡住了凸透镜的一部分，这时光屏上        （选填“仍能”或“不能”）成烛焰完整的像。
（5）实验中，小明将自己的眼镜放在蜡烛和凸透镜之间，发现光屏上原来清晰的像变模糊。将光屏适当靠近凸透镜后，光屏上再次出现清晰的像，由此可判断小明佩戴的是        （选填“近视”或“远视”）眼镜。
（6）如图-2，当无人机在高空拍摄地面场景时，所成的像最靠近图-3中凸透镜主光轴上的        （选填“a”“b”“c”或“d”）点。
（7）生活中常用的放大镜应用了表中第        次实验的成像规律。

共享时间:2024-11-28 难度:2 相似度:1.5

解析

纠错

下载

组卷

176725. （2023•铁一中学•八上期末） $德优题库$ 小华做“探究凸透镜成像规律”实验时，将蜡烛、凸透镜、光屏依次放在光具座上并调节它们的中心在同一高度。
（1）他调节蜡烛和凸透镜的位置，如图甲所示，在光屏上得到了清晰的等大的像，像应该是        （选填“倒立”、“正立”）的，且由此判定该凸透镜的焦距为        cm；

（2）蜡烛和凸透镜的位置如图乙所示，将光屏向        （选填“左”或“右”）移动到合适位置，就能在光屏上得到一个清晰的倒立、       的实像（选填“放大”、“等大”或“缩小”），生活中的        （选填“照相机”、“投影仪”或“放大镜”）就是利用这一原理制成的；
（3）小华在实验过程中，光屏上得到清晰的像，此时同组的晓彤不小心将手指触碰到了凸透镜边缘，则光屏上会出现        。
A.手指的像
B.手指的影子
C.仍是烛焰的像
（4）当烛焰在30cm-40cm之间移动时，烛焰移动的速度        烛焰的像移动的速度（选填“大于”“小于”或“等于”）；
（5）小华为探究焦距不同的凸透镜成实像时，像的大小与焦距之间的关系，用三个焦距不同的凸透镜和一个“F”形LED光源（代替蜡烛）进行实验，实验记录如下：

凸透镜焦距f/cm	物距u/cm	像距v/cm	像的大小
5.0	15.0	7.5	较小
10.0	25.0	16.7	较大
15.0	35.0	26.3	最大

老师指出，根据小华的实验记录，无法得出凸透镜成实像时，像的大小与焦距之间的关系，其原因是：。

共享时间:2023-02-26 难度:2 相似度:1.5

解析

纠错

下载

组卷

176700. （2023•铁一中学•八上期末） $德优题库$ 小华做“探究凸透镜成像规律”实验时，将蜡烛、凸透镜、光屏依次放在光具座上并调节它们的中心在同一高度。
（1）他调节蜡烛和凸透镜的位置，如图甲所示，在光屏上得到了清晰的等大的像，像应该是        （选填“倒立”、“正立”）的，且由此判定该凸透镜的焦距为        cm；

（2）蜡烛和凸透镜的位置如图乙所示，将光屏向        （选填“左”或“右”）移动到合适位置，就能在光屏上得到一个清晰的倒立、       的实像（选填“放大”、“等大”或“缩小”），生活中的        （选填“照相机”、“投影仪”或“放大镜”）就是利用这一原理制成的；
（3）小华在实验过程中，光屏上得到清晰的像，此时同组的晓彤不小心将手指触碰到了凸透镜边缘，则光屏上会出现        。
A.手指的像
B.手指的影子
C.仍是烛焰的像
（4）当烛焰在30cm-40cm之间移动时，烛焰移动的速度        烛焰的像移动的速度（选填“大于”“小于”或“等于”）；
（5）小华为探究焦距不同的凸透镜成实像时，像的大小与焦距之间的关系，用三个焦距不同的凸透镜和一个“F”形LED光源（代替蜡烛）进行实验，实验记录如下：

凸透镜焦距f/cm	物距u/cm	像距v/cm	像的大小
5.0	15.0	7.5	较小
10.0	25.0	16.7	较大
15.0	35.0	26.3	最大

老师指出，根据小华的实验记录，无法得出凸透镜成实像时，像的大小与焦距之间的关系，其原因是：。

共享时间:2023-02-10 难度:2 相似度:1.5

解析

纠错

下载

组卷

176676. （2023•长安区•八上期末）在探究“凸透镜成像规律”的实验中，小勇同学进行了如下实验： $德优题库$
（1）如图甲所示操作，测得本实验所用凸透镜的焦距为        cm。
（2）实验时，首先调节烛焰、凸透镜和光屏的高度，使它们的中心大致在        ，使像成在光屏        。
（3）接着小勇调节蜡烛、凸透镜和光屏的位置如图乙所示，发现光屏上得到一个倒立、       （填“放大”、“缩小”或“等大”）的清晰实像，生活中的        （填“照相机”、“投影仪”或“放大镜”）就是利用了这样的成像原理。
（4）始终保持图乙中凸透镜的位置不变，适当向左移动蜡烛时，应该向        （填“左”或“右”）移动光屏，才能再次得到清晰的像；小勇又向右移动蜡烛至43cm刻度处，移动光屏，发现屏上        （填“能”或“不能”）得到清晰的像。
（5）若用不透明物体挡住透镜中心部分，像是        （填“完整”或“不完整”）的，且变        （填“亮”或“暗”）。

共享时间:2023-02-26 难度:4 相似度:1.5

解析

纠错

下载

组卷

176649. （2023•师大附中•八上期末）小滨同学“探究凸透镜成像的规律”。
$德优题库$
（1）如图甲所示，小滨让凸透镜正对平行光，调整凸透镜到光屏的距离，光屏上会出现一个很小、很亮的光斑，则该凸透镜的焦距f=       cm。
（2）小滨在组装器材时，将蜡烛、凸透镜和光屏依次放在光具座上，点燃蜡烛并调节烛焰、凸透镜、光屏的中心在同一高度上，目的是让烛焰的像成在        。
（3）如图乙所示，小滨将凸透镜固定在50cm刻度线处，当蜡烛距凸透镜15cm时，移动光屏，可在光屏上得到一个倒立、       （选填“缩小”、“等大”或“放大”）的实像，利用该成像规律制成的光学仪器是        （选填“照相机”、“投影仪”或“放大镜”）。此时，若在凸透镜与光屏之间放置一远视镜片，要在光屏上成清晰的像，光屏应向        （选填“左”或“右”）移动。
（4）小滨在实验过程中，光屏上得到清晰的像，突然，一只飞虫落到了凸透镜表面上，则光屏上出现        。
A.飞虫的像
B.飞虫的影子
C.仍是烛焰的像

共享时间:2023-02-09 难度:2 相似度:1.5

解析

纠错

下载

组卷

176611. （2024•洛南县•八上期末）小东同学用一个焦距未知的凸透镜、蜡烛、光屏、光具座等器材，探究凸透镜的成像规律。
$德优题库$

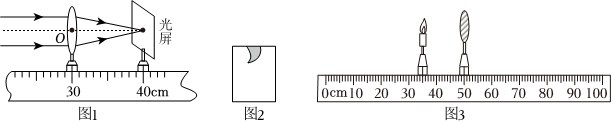

（1）如图1所示，用一束平行光正对凸透镜照射，移动光屏，直到光屏上出现最小、最亮的光斑，该凸透镜的焦距为 cm。
（2）实验前，小东发现所成像在光屏上的位置如图2所示，则应向

上

（选填“上”或“下”）调整光屏，使烛焰、凸透镜、光屏三者中心大致在同一高度。
（3）如图3所示，当蜡烛移至35cm刻度线处时，移动光屏（图中光屏未画出）到某一位置时，光屏上成一清晰的像，该像为倒立、

放大

（选填“放大”“缩小”或“等大”）的实像，生活中的

投影仪

（选填“照相机”“投影仪”或“放大镜”）就是利用这个原理制成的。
（4）图3中凸透镜的位置不变，将蜡烛和光屏的位置调换，光屏上仍能呈现烛焰清晰的像，原因是在光的折射现象中，光路是

可逆

的；该像是

缩小

（选填“放大”“缩小”或“等大”）的。
（5）在实验过程中，光屏上得到清晰的像，突然，一只飞虫落到了凸透镜表面上，则光屏上出现

仍是烛焰的像

（选填“飞虫的像”“飞虫的影子”或“仍是烛焰的像”）。

共享时间:2024-02-29 难度:2 相似度:1.5

解析

纠错

下载

组卷

176555. （2024•交大附中•八上期末）实验小组在做“探究凸透镜成像规律”的实验：
$德优题库$

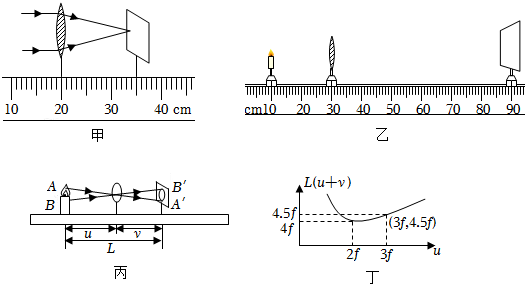

（1）如图甲所示，一束平行于凸透镜主光轴的光经过凸透镜后，在光屏上形成了一个最小、最亮的光斑，该凸透镜的焦距是        cm；
