159473. （2022•长安区一中•高三上一月） $德优题库$ 酒驾严重危害了公共交通安全，打击酒驾现象已成为日常。如题图甲为交警使用的某种酒精检测仪，核心部件为酒精气体传感器，其电阻R₁与酒精气体浓度x的关系如图乙所示
（1）某同学自行设计了简易酒精检测仪，如图丙所示，用到的器材有酒精气体传感器R₁、电源（电动势为9.0V，内阻未知）、电流表（满偏电流为100mA，内阻为8.5Ω），闭合开关，周围无酒精气体，发现电流表刚好满偏，则电源内阻为 Ω；用该仪器（选填“能”“不能”）检测酒驾 $德优题库$

驾驶员状态	非酒驾	酒驾
酒精气体浓度标准（mg/mL）	小于0.2	大于或者等于0.2
检测器状态	只有绿灯亮	绿灯红灯都亮

（2）另一位同学查阅酒精检测仪说明书时看到题表，他根据自己的理解将酒精检测仪的内部电路简化为题图丁。只有绿灯亮表示被测试者非酒驾，红绿灯一起亮表示被测试者酒驾。图丁中电源电动势为6V，内阻不计，R₂为定值电阻，R₁为酒精气体传感器，L₁、L₂是彩色小灯泡，颜色一红一绿，小灯泡电压达到0.7V才会发光，则L₁为（选填“红”“绿”）灯，当红灯刚亮时通过其的电流为 A（保留两位有效数字）。

共享时间:2022-10-20 难度:2

纠错

下载

相似

组卷

[考点]

闭合电路欧姆定律的内容和表达式，伏安法测电阻，

[答案]

（1）1.5，不能；（2）红，0.18

[解析]

解：（1）电流表刚好满偏，则电流表两端电压为U_A＝IR_A＝100×10^﹣3×8.5V＝0.85V
此时周围无酒精气体，则R₁取80Ω，其两端电压为U₁＝IR₁＝100×10^﹣3×80V＝8V
根据闭合电路欧姆定律有：E＝Ir+U_A+U₁，代入数据解得：r＝1.5Ω
当无酒精气体时，R₁电阻最大，此时电流表刚好满偏，若有酒精气体时，R₁电阻变小，电路中电流变大，超过电流表的最大量程，所以不能检测酒驾。
（2）颜色一红一绿，小灯泡电压达到0.7V才会发光，所以亮绿灯的小灯泡需要保证两端的电压一直大于等于0.7V，如果与R₁接在一起，R₁在测量酒驾的时候电阻会发生改变，初始电阻大时应当不让小灯泡亮，等电阻变小让小灯泡亮，这样才可以查出酒驾，所以一直亮绿灯的小灯泡应当与定值电阻接在一起，这样无论R₁如何变化。都不会影响小灯泡是否亮，且与定值电阻接在一起也会保证绿灯一直亮，所以L₂是绿灯，L₁是红灯。
当酒精浓度达到0.2mg/mL时，L₁会变亮，此时L₁两端电压为0.7V，已知电源电动势为6V，则R₁两端电压为5.3V，根据图乙可知R₁的电阻为30Ω，则当红灯亮时，通过其电流为I₁＝

＝

A＝0.18A
故答案为：（1）1.5，不能；（2）红，0.18

[点评]

本题考查了"闭合电路欧姆定律的内容和表达式，伏安法测电阻，"，属于"必考题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

183316. （2017•西安中学•高二上期末）已知实验中所用的电流表内阻约几欧，电压表内阻约20kΩ，则本实验电路应当采用图中的（填“A”或“B”），用此电路测量的金属丝电阻比真实值偏（选填“大”或“小”）。
$德优题库$

共享时间:2017-02-21 难度:1 相似度:1.5

解析

纠错

下载

组卷

161922. （2022•长安区一中•高二上期末）为测定待测电阻R_x的阻值（阻值约为200Ω），实验室提供如下器材：
A.电池组E：电动势3V，内阻不计；
B.电流表A₁：量程0～15mA，内阻约为100Ω
C.电流表A₂：量程0～300μA，内阻为1000Ω
D.滑动变阻器R₁：阻值范围0～20Ω，额定电流2A
E.定值电阻R₂：阻值为9000Ω，额定电流10mA
F.定值电阻R₃：阻值为200Ω，额定电流0.1A
G.电键S、导线若干
要求实验中尽可能准确地测量R_x的阻值，请回答下面问题：
（1）正确选取器材，在图方框中画出测量R_x阻值的电路图，并在图中标明所选器材的符号        。
$德优题库$

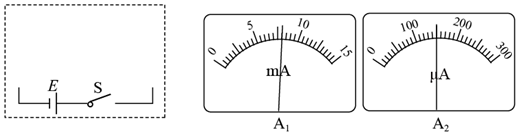

（2）调节滑动变阻器R₁，两表的示数如上图所示，可读出电流表A₁的示数是        mA，电流表A₂的示数是        μA，测得待测电阻R_x的阻值是        。（计算结果保留一位小数）
（3）采用此实验得出的测量值        真实值。（选填“＞”、“＜”、“=”）

共享时间:2022-02-27 难度:1 相似度:1.5

解析

纠错

下载

组卷

182586. （2020•西安中学•高二上期末）欲用伏安法测定一段阻值约为5Ω左右的金属导线的电阻，要求测量结果尽量准确，现备有以下器材：
A．电池组（3V，内阻1Ω）
B．电流表（0～3A，内阻0.0125Ω）
C．电流表（0～0.6A，内阻0.125Ω）
D．电压表（0～3V，内阻3kΩ）
E．滑动变阻器（0～20Ω，额定电流1A）
F．滑动变阻器（0～2000Ω，额定电流0.3A）
G．开关、导线
$德优题库$
（1）上述器材中电流表应选用的是        ；滑动变阻器应选用的是        ；（填写各器材的字母代号）
（2）实验电路应采用电流表        　接法；（填“内”或“外”）
（3）设实验中电流表电压表的某组示数如图所示，图示中I=       　A，U=       　V．

共享时间:2020-02-09 难度:1 相似度:1.5

解析

纠错

下载

组卷

182242. （2021•铁一中学•高二下期中） $德优题库$ 某同学为了测量一阻值约3Ω的定值电阻R_x的准确阻值，准备了以下实验器材：
恒压电源（输出电压为4V）
电流表（量程0.6A，内阻约1Ω）
电压表（量程3V，内阻约5kΩ）
滑动变阻器A两个（0-5Ω）
滑动变阻器B两个（0-20Ω）
开关两个，导线若干
（1）他设计的电路如图所示．按图连好电路，断开S₂，闭合S₁，调节R₁和R₂，记下电流表与电压表示数I₁、U；再闭合S₂，保持        （填R₁或R₂）的阻值不变，调节        （填R₁或R₂），使电压表的示数仍为U，记下此时电流表示数I₂。
（2）被测电阻R_x=       （用I₁、I₂、U表示）。
（3）该电路中滑动变阻器R₁应选择        （选A或B）。
（4）由于电压表的内阻不是无穷大，电流表的内阻也不能忽略，由这种方法测量出来的结果与真实值比较，R_测       R_真（填“＞”、“=”或“＜”）。

共享时间:2021-05-16 难度:1 相似度:1.5

解析

纠错

下载

组卷

182141. （2020•长安区一中•高二上期中）用伏安法测定一个待测电阻R_x的阻值（阻值约为100Ω），实验室提供如下器材：
电池组E：电动势3V，内阻不计
电流表A₁：量程0～30mA，内阻约为100Ω
电流表A₂，：量程0～600μA，内阻为1000Ω
滑动变阻器R₁：阻值范围0～20Ω，额定电流2A
电阻箱R₂，阻值范围0～9999Ω，额定电流1A
电键S、导线若干
$德优题库$
要求实验中尽可能准确地测量R_x的阻值，请回答下面问题：
（1）为了测量待测电阻两端的电压，可以将电流表（填写器材代号）与电阻箱串联，并将电阻箱阻值调到 Ω，这样可以改装成一个量程为3.0V的电压表；
（2）在图1方框中画完整测量R_x阻值的电路图，并在图中标明器材代号；
（3）调节滑动变阻器R₁，两表的示数如图2所示，可读出电流表A₁的示数是 mA，电流表A₂的示数是 μA，测得待测电阻R_x的阻值是 Ω（计算结果取3位有效数字）。本次测量存在一定的系统误差，考虑这个原因测量值比较真实值（选填“偏大”或“偏小”）。

共享时间:2020-11-12 难度:1 相似度:1.5

解析

纠错

下载

组卷

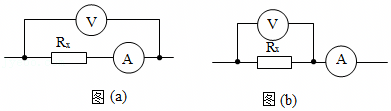

162982. （2021•周至中学•高二上期中）在伏安法测电阻的实验中，待测电阻R_x约为200Ω，电压表V的内阻约为2kΩ，电流表A的内阻约为10Ω，测量电路中电流表的连接方式如图（a）或图（b）所示，计算结果由R_x＝

计算得出，式中U与I分别为电压表和电流表的读数；若将图（a）和图（b）中电路测得的电阻值分别记为R_x1和R_x2，则　　（填“R_x1”或“R_x2”）更接近待测电阻的真实值，且测量值R_x1　　（填“大于”、“等于”或“小于”）真实值，测量值R_x2　　（填“大于”、“等于”或“小于”）真实值。

共享时间:2021-11-29 难度:1 相似度:1.5

解析

纠错

下载

组卷

162692. （2022•西北大附中•高二上期中）为了研究咸湖出现的规律，某同学设计了一个检测河水电阻率的实验，他在一根均匀的长玻璃管两端装上两个橡胶塞和铂电极，如图甲所示，两电极相距L=0.314m,其间充满待测的河水，安装前他用如图乙所示的游标卡尺（图为卡尺的背面）测量玻璃管的内径，结果如图丙所示。他还选用了以下仪器：量程15V，内阻约300kΩ的电压表；量程300μA，内阻约50Ω的电流表；最大阻值1kΩ的滑动变阻器；电动势E=12V，内阻r=6Ω的电池组、开关各一只，以及导线若干。图丁坐标系中包括坐标为（0，0）的点在内的9个点表示他测得的9组电流I、电压U的值，根据以上材料完成以下问题：
$德优题库$
（1）测量玻璃管的内径时，应将图乙所示游标卡尺中的A、B、C三部分中的        与玻璃管内壁接触。（填代号）
（2）玻璃管的内径d=       mm。
（3）图戊中的实物仪器有一部分已连线，将其他部分连接成能测出图丁数据的实物连接图。
（4）水的电阻率ρ=       （结果保留两位有效数字）。

共享时间:2022-11-15 难度:1 相似度:1.5

解析

纠错

下载

组卷

161643. （2023•高新一中•高二上期末）传感器在现代生活、生产和科技中有着相当广泛的应用，如图甲是一个压力传感器设计电路，要求从表盘上直接读出压力大小，其中R₁是保护电阻，R₂是调零电阻（总电阻200Ω），理想电流表量程为10mA，电源电动势E=10 V（内阻不计），压敏电阻的阻值R与所受压力大小F的对应关系如图乙所示．
$德优题库$
（1）有三个规格的保护电阻，R₁应选的是        （填选项前的序号）．
A．200Ω
B．400Ω
C．800Ω
（2）选取、安装保护电阻后，要对压力传感器进行调零，调零电阻R₂应调为        Ω．
（3）现对表盘进行重新赋值，原2mA刻度线应标注        N．
（4）由于电池老化，电动势降为9.8V，传感器压力读数会出现偏差，如果某次使用时，先调零、后测量，读出压力为1000N，此时电流大小为        mA，实际压力大小为        N．

共享时间:2023-02-21 难度:4 相似度:1.5

解析

纠错

下载

组卷

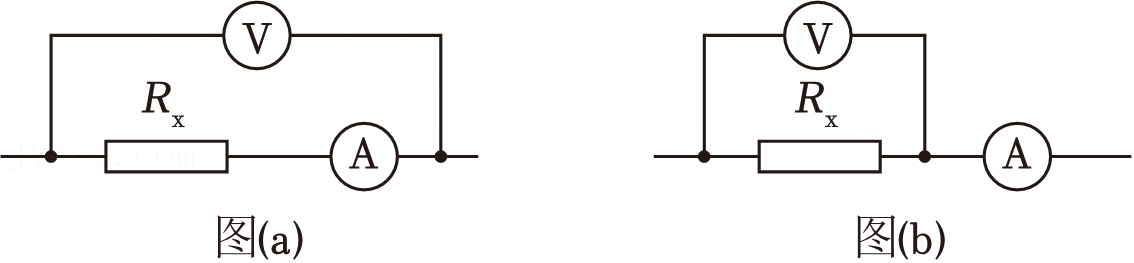

161511. （2023•西工大附中•高一下期末）在伏安法测电阻的实验中，待测电阻R_x约为200Ω，电压表V的内阻约为2kΩ，电流表A的内阻约为10Ω，测量电路中电流表的连接方式如图（a）或图（b）所示，计算结果由

共享时间:2023-07-01 难度:1 相似度:1.5

解析

纠错

下载

组卷

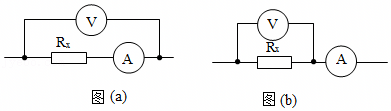

161413. （2023•西工大附中•高一下期末）在伏安法测电阻的实验中，待测电阻R_x约为200Ω，电压表V的内阻约为2kΩ，电流表A的内阻约为10Ω，测量电路中电流表的连接方式如图（a）或图（b）所示，计算结果由R_x＝

共享时间:2023-07-29 难度:1 相似度:1.5

解析

纠错

下载

组卷

158281. （2022•西安中学•二模）某同学用如图1所示的电路测量未知电阻R_x的阻值．已知电源电动势约为4.5V，内阻约为1.5Ω，电压表满偏电压为3V，定值电阻R₀＝3.5Ω，电阻箱R最大阻值为99.9Ω。
（1）将S₂接1，闭合开关S₁前，该同学首先将电阻箱的阻值调到最大，这样操作是　错误　（选填“正确”或“错误”）的；
（2）多次改变电阻箱R的阻值，得到对应电压表的示数U如下表，请根据实验数据在图2中作出U﹣R关系图；

电阻R/Ω	1.0	2.0	4.0	6.0	8.0	10.0
电压U/N	0.75	1.28	2.00	2.45	2.76	3.00

（3）断开S₁，将S₂接2，再闭合S₁，电压表示数为1.60V，利用（2）中测绘的U﹣R图像可得R_x＝　2.8　Ω，考虑到电压表为非理想电表，则R_x测量值　等于　真实值（“大于”、“小于”、“等于”）；
（4）为了更方便地测量多种未知电阻，图1虚线框中电路可作为欧姆表使用，电压表表盘改动后（如图3）正确的是　C　。

共享时间:2022-03-23 难度:1 相似度:1.5

解析

纠错

下载

组卷

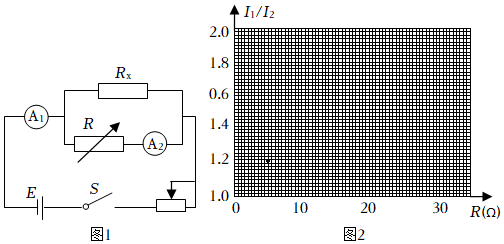

151864. （2022•高新一中•三模）某实验小组设计了如图1所示的电路，利用两个电流表和一个电阻箱来测量待测电阻的阻值。选用实验器材如下：
