159070. （2023•铁一中学•高二上二月）（1）某实验小组使用多用电表测量电学中的物理量。
①甲同学用实验室的多用电表进行某次测量时，指针在表盘的位置如图1所示。若所选挡位为直流50mA挡，则示数为　　mA；若所选挡位为“×10Ω”挡，则示数为　　Ω。

②乙同学用该表正确测量了一个约150Ω的电阻后，需要继续测量一个阻值约20Ω的电阻。在测量这个电阻之前，请选择以下必须的操作步骤，其合理的顺序是　    　（填字母代号）。
A．将红表笔和黑表笔短接
B．把选择开关旋转到“×100Ω”挡
C．把选择开关旋转到“×1Ω”挡
D．调节欧姆调零旋钮使表针指向欧姆零点
（2）在测量电源电动势和内电阻的实验中，有电压表V（量程为3V，内阻约3kΩ）；电流表A（量程为0.6A，内阻约为0.70Ω）；滑动变阻器R（10Ω，2A）。为了更准确地测出电源电动势和内阻设计了如图2所示的电路图。
①在实验中测得多组电压和电流值，得到如图3所示的U﹣I图线，由图可得该电源电动势E＝　　V，内阻r＝　   　Ω。（结果保留两位有效数字）
②一位同学对以上实验进行了误差分析。其中正确的是      　。
A．实验产生的系统误差，主要是由于电压表的分流作用
B．实验产生的系统误差，主要是由于电流表的分压作用
C．实验测出的电动势小于真实值
D．实验测出的内阻大于真实值

共享时间:2023-12-26 难度:2

纠错

下载

相似

组卷

[考点]

练习使用多用电表（实验），测量普通电源的电动势和内阻，

[答案]

（1）①24.0，160；②CAD；
（2）①1.5，1.0；②AC。

[解析]

解：（1）①根据多用电表读数规则，若所选挡位为直流50mA挡，则示数为24.0mA。若所选挡位为“×10Ω”挡，则示数为
16.0×10Ω＝160Ω
②乙同学用欧姆表正确测量了一个约150Ω的电阻后，需要继续测量一个阻值约20Ω的电阻，待测电阻变小需要换到“×1”挡，然后将红表笔和黑表笔短接，调节欧姆调零旋钮使表针指向欧姆零点，故合理的顺序是CAD。
（2）①根据闭合电路欧姆定律及其图像含义可知电源电动势为图线的纵轴截距
E＝1.5V
电源内阻为图线的斜率

②AB．由题中所给电路图可知，相对于电源来说电流表采用外接法，由于电压表的分流作用，流过电源的电流大于电流表示数，电压表分流造成了系统误差，故A正确，B错误；

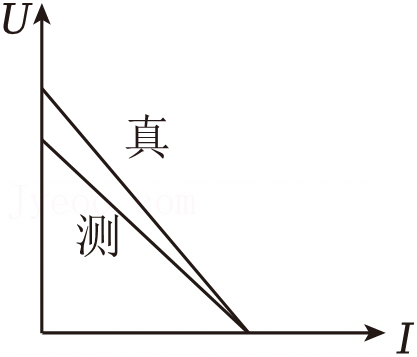

CD．相对于电源来说，电流表采用外接法，由于电压表分流作用，电流测量值小于真实值，当外电路短路时，电流测量值等于真实值，电源的U﹣I图象如图所示

由图象可知，电动势的测量值小于真实值，电源内阻的测量值小于真实值，故C正确，D错误。
故选AC。
故答案为：（1）①24.0，160；②CAD；
（2）①1.5，1.0；②AC。
