158692. （2023•师大附中•高一上二月）课堂老师演示了“等效代替法探究力的合成法则”的实验，情况如图甲所示，其中A为固定橡皮筋的图钉，O为橡皮筋与细绳的结点，OB和OC为细绳，图乙是白纸根据实验结果画出的图。
$德优题库$
（1）本实验中“等效代替”的含义是        ；
A．橡皮筋可以用细绳替代
B．左侧弹簧测力计的作用效果可以替代右侧弹簧测力计的作用效果
C．右侧弹簧测力计的作用效果可以替代左侧弹簧测力计的作用效果
D．两弹簧测力计共同作用的效果可以用一个弹簧测力计的作用效果替代
（2）图乙中的F与F′两力中，方向一定沿着AO方向的是        ；
（3）完成该实验的下列措施中，能够减小实验误差的是        ；
A．拉橡皮筋的绳要细一些且长一些
B．拉橡皮筋时，弹簧秤、橡皮筋、细绳应贴近木板且与木板面平行
C．拉橡皮筋的细绳要长些，标记同一细绳方向的两点要近些
D．使拉力F₁和F₂的夹角很小
（4）在该探究实验中，老师先用两个成一定角度的弹簧秤拉悬挂的弹簧，使弹簧由O点伸展到E点（如图丙所示），现保持弹簧伸长后的位置E点不动，使弹簧秤的拉力F₁的方向不变，将另一个弹簧秤F₂的方向由水平方向顺时针转过90°，该过程中F₁和F₂将        。
A．F₁逐渐增大，F₂先减小后增大
B．F₁逐渐减小，F₂先增大后减小
C．F₁逐渐增大，F₂先增大后减小
D．F₁逐渐减小，F₂先减小后增大

共享时间:2023-12-29 难度:1

纠错

下载

相似

组卷

[考点]

探究两个互成角度的力的合成规律，

[答案]

（1）D；（2）F′；（3）AB；（4）D。

[解析]

解：（1）本实验中“等效代替”的含义是两弹簧测力计共同作用的效果可以用一个弹簧测力计的作用效果替代，故ABC错误，D正确。
故选：D。
（2）图乙中的F与F′两力中，F是通过拉力F₁和F₂做平行四边形得到的合力，是实验的测量值，由于可能存在误差，导致F方向不一定沿着AO方向。而F′是只用一个弹簧测力计作用时的真实值，故F′一定沿着AO方向。
（3）A．为了准确的记录拉力的方向，拉橡皮筋的绳要细一些且长一些，故A正确；
B．为了使拉力与木板面平行，准确记录力的方向，拉橡皮筋时，弹簧秤、橡皮筋、细绳应贴近木板且与木板面平行，故B正确；
C．为了准确的记录拉力的方向，减小实验误差，标记同一细绳方向的两点要远一些，故C错误；
D．实验中拉力F₁和F₂的夹角要合适，不宜过大也不宜过小，故D错误。
故选：AB。

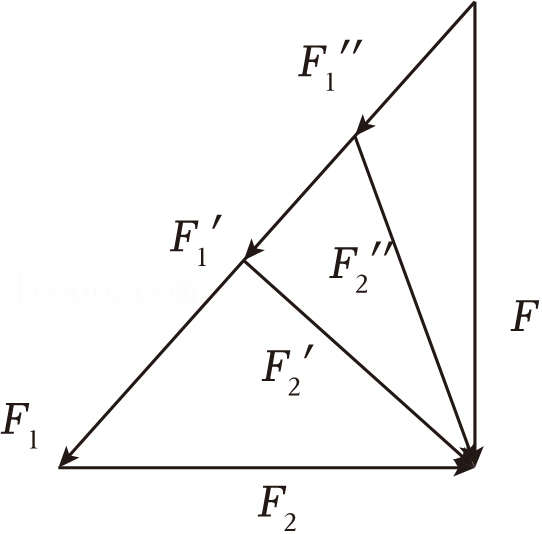

（4）根据力的三角形定则，作出拉力F₁和F₂及F₁和F₂的合力F的示意图如下图所示：

可知，将另一个弹簧秤F₂的方向由水平方向顺时针转过90°的过程中，F₁逐渐减小，F₂先减小后增大。
故选：D。
故答案为：（1）D；（2）F′；（3）AB；（4）D。

[点评]

本题考查了"探究两个互成角度的力的合成规律，"，属于"常考题"，熟悉题型是解题的关键。
