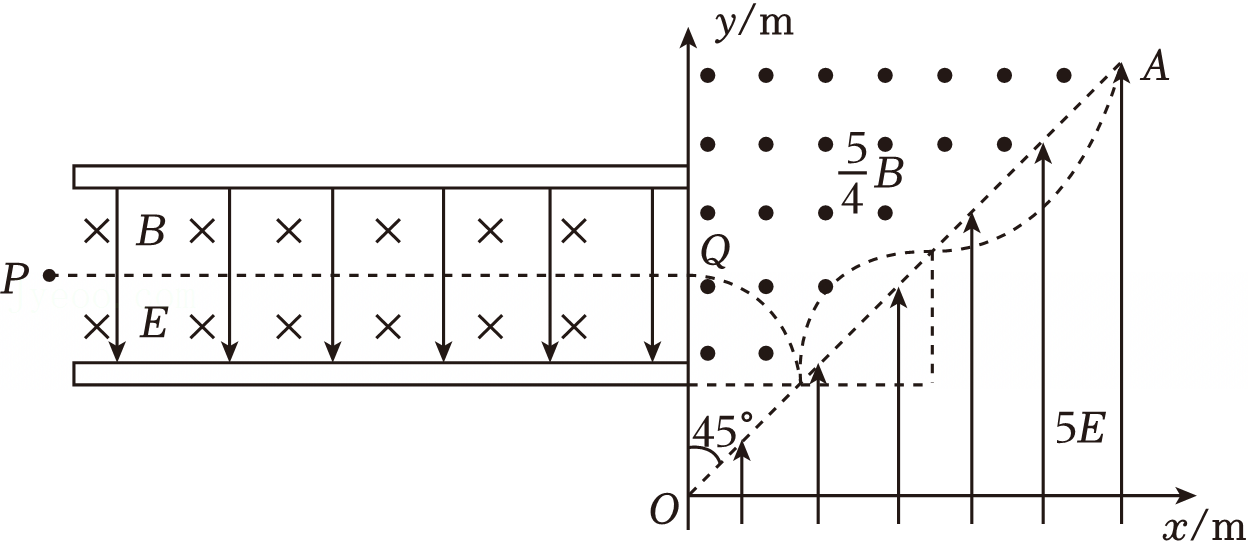

，边界线的下方有竖直向上的匀强电场，电场强度大小为5E。一带电荷量为q、质量为m的正离子从P点射入平行板间，沿中线PQ做直线运动，穿出平行板后从y轴上坐标为（0，
）的Q点垂直y轴射入磁场区，多次穿越边界线OA。不计离子重力，求：
；
；
。
；
；
。
如图所示，直角坐标系中的第Ⅰ象限中存在沿y轴负方向的匀强电场，在第Ⅱ象限中存在垂直纸面向外的匀强磁场。一电荷量为q、质量为m的带正电粒子，在x轴上的a点以速度v0与x轴负方向成45°角射入磁场，从y=L处的b点沿垂直于y轴方向进入电场，并经过x轴上x=2L处的c点。不计粒子重力。求：
如图所示，竖直平面（纸面）内的直角坐标系xOy的第Ⅰ象限和第Ⅳ象限内存在沿y轴方向（竖直方向）的匀强电场，第Ⅰ象限和第Ⅳ象限内匀强电场的电场强度大小相等、方向相反，第Ⅳ象限内还存在与匀强电场正交的匀强磁场，磁场的磁感应强度大小B=5T、方向垂直xOy平面向里。一质量m=1×10-3kg、电荷量q=2×10-3C的带正电小球（视为质点），从y轴上的A点沿x轴正方向水平射入第Ⅰ象限，经x轴上的M点进入第Ⅳ象限后做匀速圆周运动，并从x轴上到M点距离L=2m的N点（图中未画出）第一次离开第Ⅳ象限，小球通过M点时的速度方向与x轴正方向的夹角θ=45°。取重力加速度大小g=10m/s2，不计空气阻力，不考虑小球通过N点后的运动。
如图所示，xOy坐标系在y＞0空间存在场强为E，方向沿y轴正向的匀强电场，在y＜0的空间存在磁感应强度为B、垂直于xoy平面向里的匀强磁场。P点位于y轴上，距离原点O的距离为OP=h。一质量为m,带电量为-q（q＞0）的带电粒子，从P点以垂直于y轴的初速度向右射出，粒子重力和空气阻力忽略不计。
如图所示，有一柔软链条全长为L=1.0m,质量均匀分布，总质量为M=2.0kg.链条均匀带正电，总带电量Q=1.0×10-6C、将链条放在离地足够高的水平绝缘桌面上．空间存在竖直向下的匀强电场，电场强度的大小E=2.0×107V/m.若桌面与链条之间的动摩擦因数为μ=0.5，链条在桌面上运动时电量保持不变（重力加速度取g=10m/s2）．给链条一个向右的初动能，试求：
。求：
。第一象限内也存在着匀强磁场，两区域磁场的磁感应强度大小均为B，方向垂直纸面向外。圆形磁场区域下方有两长度均为2a的金属极板M、N，两极板与x轴平行放置且右端与y轴齐平。现仅考虑纸面平面内，在极板M的上表面均匀分布着相同的带电粒子，每个粒子的质量为m，电量为+q。两极板加电压后，在板间产生的匀强电场使这些粒子从静止开始加速，并顺利从网状极板N穿出，然后经过圆形磁场都从A点进入第一象限。其中部分粒子打在放置于x轴的感光板CD上，感光板的长度为2.8a，厚度不计，其左端C点坐标为
。打到感光板上的粒子立即被吸收，从第一象限磁场射出的粒子不再重新回到磁场中。不计粒子的重力和相互作用，忽略粒子与感光板碰撞的时间。
如图所示，竖直放置的半圆形绝缘光滑轨道半径R=40cm,下端与绝缘粗糙的水平面平滑连接，小物块与水平面间的动摩擦因数μ=0.5，AB间距离S=1.2m。整个装置处于方向竖直向下，大小为E=103V/m的匀强电场中，一质量为m=10g、带电量为q=+10-4C的小物块（可视为质点），从水平面上的A点以初速度v0水平向左运动，沿半圆形轨道恰好能通过最高点C，取g=10m/s2，试求：
如图为示波器的原理示意图，质量为m、带电量为+q的粒子从加速电压为U0的电场正极板O点由静止释放，并沿中央轴线OO′进入到偏转电场中，最后打到荧光屏PP′上。已知偏转电场两板间距为d、板长为L，偏转电场右端到荧光屏的距离也为L，不计带电粒子的重力，求：
如图所示，一个电子由静止开始经加速电场加速后，又沿偏转电场极板间的中心轴线从O点垂直射入偏转电场，并从另一侧射出打到荧光屏上的P点，O'点为荧光屏的中心。已知电子质量m,电荷量e,加速电场电压U0，偏转电场电压U，极板的长度L1，板间距离d,极板的末端到荧光屏的距离L2（忽略电子所受重力）。求：
如图，足够高的绝缘细管竖直固定，细管内壁光滑。有界匀强电场区域的边界垂直于竖直管，上边界固定且距直管上端管口为L，下边界可沿直管调节场区高度，设场区高度为kL（k＞0）。质量为m、不带电的绝缘小球a从直管上端管口处由静止释放，之后与静止在电场区域上边界的带电小球b碰撞，小球b的质量为5m、电量为+q。已知a、b的直径略小于管的直径，a、b碰撞时间极短且没有机械能损失，b的电荷不发生转移，重力加速度为g,求：
一长为l的绝缘细线，上端固定，下端拴一质量为m、电荷量为q的带正电的至小球，处于如图所示水平向右的匀强电场中。先将小球拉至A点，使细线水平。然后释放小球，当细线与水平方向夹角为120°时，小球到达B点且速度恰好为零，为重力加速度为g,sin30°=0.5，cos30°=
dygzwlyn
2024-12-15
高中物理 | 高二上 | 计算题
纠错
收藏
下载
相似
组卷
解析
电子经过电场加速后射入偏转电场。已知加速电场两极板间电压为U1，偏转电场两极板间电压为U2，极板长为L，相距为d,电子质量为m,电荷量为e,（重力不计）。求：
