试卷总分:100分 命题人:dygzwlyn 考试时长:120分钟
A.图甲中放在小磁针正上方直导线通图示电流时，N极将垂直纸面向外转动
B.图乙中将有开口的圆环从S1处移至S2处，圆环中有感应电动势，无感应电流
C.丙图可以判断出只有带正电的粒子才能沿直线穿过速度选择器，带负电的粒子不行
D.图丁中灵敏电流表在运输过程时总要用导体将两个接线柱连接起来，利用了电磁驱动的原理
电流天平是一种测量磁场力的装置，如图所示。两相距很近的通电平行线圈Ⅰ和Ⅱ，线圈Ⅰ固定，线圈Ⅱ置于天平托盘上。当两线圈均无电流通过时，天平示数恰好为零。下列说法正确的是（ ）
A.当天平示数为负时，两线圈电流方向相同
B.当天平示数为正时，两线圈电流方向相同
C.线圈Ⅰ对线圈Ⅱ的作用力大于线圈Ⅱ对线圈Ⅰ的作用力
D.线圈Ⅰ对线圈Ⅱ的作用力与托盘对线圈Ⅱ的作用力是一对相互作用力
一个电子以某速度从a点出发，通过两个方向垂直纸面的有界匀强磁场区域Ⅰ、Ⅱ到达b点，路径如图所示，电子在每个区域内的轨迹都是半圆。下列说法正确的是（ ）
A.两个磁场的方向相同
B.电子在区域Ⅰ中运动的时间较短
C.电子以相同的速度大小从b点反向出发可返回a点
D.质子以与电子大小相同的动量从b点反向出发可到达a点
如图所示，圆心为O、半径为R的圆内有垂直纸面向外、磁感应强度大小为B的匀强磁场（图中未画出），MN为竖直方向的直径，CD为水平方向的直径，比荷相同、带正电的粒子，从圆形磁场边界上的A点以大小不同的速度沿水平方向射入磁场，粒子1射出磁场时的速度方向恰好与其入射方向相反，粒子2恰好从N点射出。已知∠AON=120°，不计粒子的重力和粒子间的相互作用，下列说法正确的是（ ）
A.粒子1与粒子2的速度大小之比为1：2
B.粒子1与粒子2的速度大小之比为1：3
C.粒子1与粒子2在磁场中的运动时间之比为2：3
D.粒子1与粒子2在磁场中的运动时间之比为3：1
拓扑结构在现代物理学中具有广泛的应用。现有一条绝缘纸带，两条平行长边镶有铜丝，将纸带一端扭转180°，与另一端连接，形成拓扑结构的莫比乌斯环，如图所示。连接后，纸环边缘的铜丝形成闭合回路，纸环围合部分可近似为半径为R的扁平圆柱。现有一匀强磁场从圆柱中心区域垂直其底面穿过，磁场区域的边界是半径为r的圆（r＜R）。若磁感应强度大小B随时间t的变化关系为B=kt（k为常量），则回路中产生的感应电动势大小为（ ）
竖直放置的平行光滑导轨，其电阻不计，磁场方向如图所示，磁感应强度大小为B=0.5T，导体ab及cd长均为0.2m,电阻均为0.1Ω，重均为0.1N，现用力向上推动导体ab,使之匀速上升（与导轨接触良好），此时cd恰好静止不动，那么ab上升时，下列说法正确的是（ ）
A.ab受到的推力大小为0.4N
B.ab向上的速度为4m/s
C.在2s内，推力做功转化的电能是0.6J
D.在2s内，推力做功为0.8J
A.图甲中，A1与L1的电阻相等
B.图甲中，闭合开关S1，电路稳定后，通过A1的电流小于通过L1的电流
C.图乙中，变阻器R接入电路的电阻与L2的电阻相等
D.图乙中，闭合开关S2瞬间，L2中电流与变阻器R中电流相等

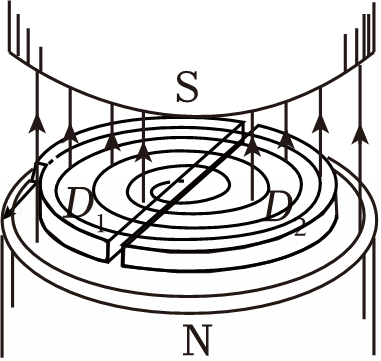

A.α粒子最后从D形盒被引出的速度大小为
B.若将α粒子换成电荷量为
、质量为
的粒子，则交流电源频率应变为原来的2倍
C.α粒子第一次与第二次在磁场中运动的轨道半径之比为1：3
D.α粒子在D形盒中运动的总时间为
在水平光滑绝缘桌面上有一边长为L的正方形金属线框abcd,被限制在沿cd方向的水平长直轨道自由滑动。da边右侧有一直角三角形匀强磁场区域efg,直角边ef等于L，边ge稍小于L，ef边与cd边在同一直线上，磁场方向竖直向下，其俯视图如图所示。线框在水平拉力F作用下向右匀速穿过磁场区域，若图示位置为t=0时刻，设逆时针方向为电流的正方向，水平向右的拉力为正，磁场穿过线框向里时磁通量为正。则感应电流i、外力F、bc间的电势差Ubc、穿过线框的磁通量Φ随位移x变化的图像正确的是（ ）
A.杆OP产生的感应电动势恒为
B.电容器带电量恒为
C.杆MN中的电流逐渐减小
D.．杆MN向左做匀加速直线运动，加速度大小为
如图甲所示，固定的两光滑导体圆环相距1m。在两圆环上放一导体棒，圆环通过导线与电源相连，电源的电动势为3V，内阻为0.2Ω．导体棒质量为60g,接入电路的电阻为1.3Ω，圆环电阻不计，匀强磁场竖直向上。开关S闭合后，棒可以静止在圆环上某位置，该位置对应的半径与水平方向的夹角为θ=37°，如图乙所示，（g取10m/s2）求：
如图所示，光滑且足够长的金属导轨MN、PQ平行地固定在同一绝缘水平面上，导轨上停放一质量m=0.2kg的金属杆ab,两导轨间距L=0.2m,两导轨的左端接入电阻R=0.6Ω的定值电阻，位于两导轨之间的金属杆ab的电阻r=0.1Ω，导轨的电阻可忽略不计。整个装置处于磁感应强度大小B=0.5T的匀强磁场中，磁场方向竖直向下。现用一外力F水平向右拉金属杆ab,使之由静止开始向右做匀加速直线运动，在整个运动过程中金属杆ab始终与导轨垂直并接触良好，金属杆ab开始运动经t=10s时，定值电阻两端的电压U=1.2V，此时，求：
，边界线的下方有竖直向上的匀强电场，电场强度大小为5E。一带电荷量为q、质量为m的正离子从P点射入平行板间，沿中线PQ做直线运动，穿出平行板后从y轴上坐标为（0，
）的Q点垂直y轴射入磁场区，多次穿越边界线OA。不计离子重力，求：
