151818. （2015•西安中学•七模）某研究小组收集了两个电学元件：电阻R₀（约为2kΩ）和手机中的锂电池（电动势E标称值为3.7V，允许最大放电电流为100mA）。实验室备有如下器材：
A．电压表V（量程3V，电阻R_V约为4.0kΩ）
B．电流表A₁（量程100mA，电阻R_A1约为5Ω）
C．电流表A₂（量程2mA，电阻R_A2约为50Ω）
D．滑动变阻器R₁（0～40Ω，额定电流1A）
E．电阻箱R₂（0～999.9Ω）
F．开关S一只、导线若干

（1）为了测定电阻R₀的阻值，小明设计了一电路，如图甲所示为其对应的实物图，图中的电流表A应选　A₂　（选填“A₁”或“A₂”），实验采用分压电路，请将实物连线补充完整。
（2）为测量锂电池的电动势E和内阻r，小红设计了如图乙所示的电路图。根据测量数据作出

﹣

图象，如图丙所示。若该图线的斜率为k，纵轴截距为b，则该锂电池的电动势E＝　

　，内阻r＝　

　（用k、b表示）

共享时间:2015-06-09 难度:2

纠错

下载

相似

组卷

[考点]

伏安法测电阻，测量普通电源的电动势和内阻，

[答案]

见试题解答内容

[解析]

解：（1）电压表量程是3V，通过待测电阻的最大电流
I＝

＝

＝0.0015A＝1.5mA，
因此电流表应选电流表A₂（量程2mA，电阻R_A2约为50Ω）；
待测电阻R₀阻值约为2kΩ，滑动变阻器R₁（0～40Ω，额定电流1A）
与电阻箱R₂（0～999.9Ω）最大阻值均小于待测电阻阻值，
变阻器采用限流接法时待测电阻电压与电流变化范围较小，不能测多组实验数据，为测多组实验数据，减小实验误差，滑动变阻器应采用分压接法；

＝

＝40，

＝

＝2，

＞

，电流表应该采用内接法，实物电路图如图所示。
（2）由图乙所示电路可知，E＝U+Ir＝U+

r，则

＝

，因此图象的纵轴截距b＝

，电动势E＝

，
图象的斜率k＝

，则电源内阻r＝kE＝

；由图乙所示可知，由于电压表分流，使实验的测量值偏小。
故答案为：（1）A₂；电路图如图所示；（2）

；

[点评]

本题考查了"伏安法测电阻，测量普通电源的电动势和内阻，"，属于"必考题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

151767. （2015•西安一中•二模）某同学准备利用下列器材测量电源电动势和内电阻．
A．干电池两节，每节电动势约为1.5V，内阻约几欧姆
B．直流电压表V₁、V₂，量程均为0～3V，内阻约为3kΩ
C．定值电阻R₀，阻值为5Ω
D．滑动变阻器R，最大阻值50Ω
E．导线和开关
$德优题库$
（1）该同学连接的实物电路如图1所示，其中还有一根导线没有连，请补上这根导线．
（2）实验中移动滑动变阻器触头，读出伏特表V₁和V₂的多组数据U₁、U₂，描绘出U₁～U₂图象如图2所示，图中直线斜率为k,与横轴的截距为a,则电源的电动势E= ，内阻为r= （用k、a、R₀表示）．

共享时间:2015-03-19 难度:1 相似度:1.5

解析

纠错

下载

组卷

182548. （2020•西安中学•高三上期末）如图（1）所示是某兴趣小组设计的一个测量电流表内阻和一个电池组的电动势及内电阻的实验电路，他们的实验步骤如下：
①断开单刀双掷开关S₂，闭合开关S₁，调节滑动变阻器R₀的滑动端，使电流表A满偏；
②保持R₀的滑动端不动，将单刀双掷开关S₂接M，调节电阻箱R的值，使电流表A半偏，读出电阻箱R的值为a；
③断开开关S₁，将单刀双掷开关S₂接N，不断改变和记录电阻箱的值以及分别与R相对应的电流表的值I和对应的

；
④分别以R和

为横坐标和纵坐标建立平面直角坐标系，利用记录的R和对应的

进行描点画线，得到如图（2）所示的坐标图象；
⑤通过测量得知该图线在纵轴上的截距为b、斜率为k。
根据以上实验操作，回答以下问题：

（1）在进行实验步骤①之前，应先将滑动变阻器的滑动端置于　     　（填“左端”、“中间”或“右端”）。
（2）被测电流表的内阻为　   　，测得值与电流表内阻的真实值相比较　     　（填“偏大”、“偏小”或“相等”）。
（3）被测电池组的电动势E＝　                　，内电阻r＝　                  　（用实验过程中测得的物理量的字母进行表示，电流表内阻不可忽略）。

共享时间:2020-02-09 难度:1 相似度:1.5

解析

纠错

下载

组卷

162500. （2023•交大附中•高二上期中）小华同学新买了两节同一型号的干电池，并用这两节干电池串联起来组成一个电源给手电筒供电，他利用如图1甲所示的电路对这个电源的电动势和内阻进行了测量．所选用的器材有：待测电源，电阻箱R（最大阻值999.9Ω），电压表V（量程为0～3V，内阻很大），定值电阻R₀＝10.0Ω，开关，导线若干，正确完成实验操作后利用取得的多组数据得到了如图2所示的

—

图像，并比较准确地测得了电源的电动势和内阻。
（1）测量的结果如图1乙、丙，则电压表的读数为　　 V，电阻箱的读数为　　 Ω；
（2）根据如图2所示的

—

图像，求出电源电动势E＝　　 V，内阻r＝　　 Ω。（计算结果保留三位有效数字）

共享时间:2023-11-15 难度:1 相似度:1.5

解析

纠错

下载

组卷

162692. （2022•西北大附中•高二上期中）为了研究咸湖出现的规律，某同学设计了一个检测河水电阻率的实验，他在一根均匀的长玻璃管两端装上两个橡胶塞和铂电极，如图甲所示，两电极相距L=0.314m,其间充满待测的河水，安装前他用如图乙所示的游标卡尺（图为卡尺的背面）测量玻璃管的内径，结果如图丙所示。他还选用了以下仪器：量程15V，内阻约300kΩ的电压表；量程300μA，内阻约50Ω的电流表；最大阻值1kΩ的滑动变阻器；电动势E=12V，内阻r=6Ω的电池组、开关各一只，以及导线若干。图丁坐标系中包括坐标为（0，0）的点在内的9个点表示他测得的9组电流I、电压U的值，根据以上材料完成以下问题：
$德优题库$
（1）测量玻璃管的内径时，应将图乙所示游标卡尺中的A、B、C三部分中的        与玻璃管内壁接触。（填代号）
（2）玻璃管的内径d=       mm。
（3）图戊中的实物仪器有一部分已连线，将其他部分连接成能测出图丁数据的实物连接图。
（4）水的电阻率ρ=       （结果保留两位有效数字）。

共享时间:2022-11-15 难度:1 相似度:1.5

解析

纠错

下载

组卷

162693. （2022•西北大附中•高二上期中）某实验小组用如图（a）所示的电路测量一个电动势E约为9V、内阻r在0～15Ω范围内、允许通过的最大电流为0.9A的电池的电动势和内阻，虚线框内表示的是由量程只有5V、内阻为3000Ω的电压表和电阻箱R₁共同改被成量程为10V的新电压表。R₂是保护电阻，R₃也是电阻箱。

（1）电阻箱R₁的阻值应该调节为　　 Ω。
（2）可备进用的定值电阻有以下几种规格，则R₂宜选用　　。
A.150Ω，5.0W
B.10Ω，10W
C.5Ω，1.0W
D.0.5Ω，2.5W
（3）该小组利用图（a）测量电源的电动势和内阻时，选取R₂为（2）中所选择的定值电阻，将改装好的新电压表正确地装在A、C之间。调节电阻箱R₃，测出若干R₃的阻值和原表头示数U₁，请写出

和R₃的关系式　　。（用题中给出的物理量表示）
（4）根据实验数据，用描点的方法绘出图（b）所示的图像。依据图像，可以测出电源的电动势E＝　　 V，内阻r＝　　 Ω（结果均保留两位有效数字）。

共享时间:2022-11-15 难度:1 相似度:1.5

解析

纠错

下载

组卷

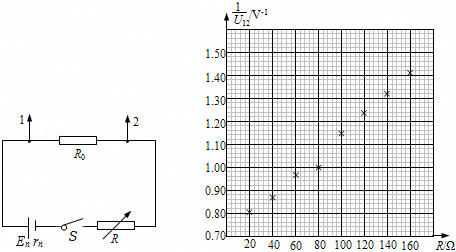

162874. （2021•西安中学•高二上期中）根据闭合电路欧姆定律，用图甲所示电路可以测定电池的电动势和内电阻．图中R₀两端的对应电压U₁₂，对所得的实验数据进行处理，就可以实现测量目的．根据实验数据在
