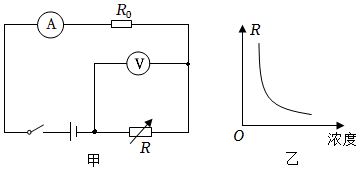

空气质量关乎人体健康，监测大气污染物浓度的电路如图甲所示，R0为定值电阻，R为气敏电阻，R的阻值随污染物浓度变化曲线如图乙所示。当污染物浓度增大时，电压表的读数将 （选填“变大”、“变小”或“不变”），此过程中电路总功率 （填“变大”“变小”或“不变”）。
如图所示电路中，电源电压恒定，R1为定值电阻，R2为滑动变阻器。闭合开关S后，滑动变阻器滑片P自a向b移动的过程中，电压表V2的示数 ，电压表V1的示数与电流表A的示数之比 ，电路消耗的总功率 。（均选填“变大”、“变小”或“不变”）。
如图是检测酒精浓度的测试仪原理图，图中电源电压恒定为8V，R1为定值电阻，酒精气体传感器R2的阻值随酒精气体浓度的增大而减小。当酒精浓度为0时，R2=60Ω，此时电压表示数为2V，则定值电阻R1的阻值为 Ω。若测量酒驾司机，电压表示数将 ，电路的总功率 （填“变大”、“变小”或“不变”）。
小华同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板，无风时杆OC是竖直的，风越强，OC杆偏转的角度越大。AB是一段圆弧形电阻，P点是金属杆与弧形电阻相接触的点，测风力时，闭合开关S即可。通过分析可知：若风力增大，电流表的示数 （选填“增大”、“减小”或“不变”），电压表的示数 （选填“增大”、“减小”或“不变”），所以应该用 表示数的变化反映风力的大小。
| 九年级女生测试等级 | 不合格 | 合格 | 良好 | 优秀 |
| 挡板P移动距离L/cm | ＜3.7 | 3.7≤L≤16.7 | 16.7＜L＜20.1 | ≥20.1 |
为了测定风速大小，小明设计了如图所示的装置。装置中探头、金属杆和滑动变阻器滑片P相连，可上下移动。该装置利用了流体流速越大，压强越 的原理，当风吹过探头时，风速越大，电压表的示数 （选填“越大”、“越小”或“不变”）。
在如图所示电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，电压表V1的示数将 （选填“变小”、“不变”或“变大”）；电压表V1示数与电压表V2示数的差值跟电阻R1两端电压的比值 （选填“大于1”、“等于1”或“小于1”）。在移动滑片的过程中，观察到两个电压表示数的差值从6V变到9V，电流表的示数变化了0.3A，则电阻R1为 Ω，R1变化的功率为 W。
如图所示是一种自动测定油箱内油量多少的装置，R1是滑动变阻器，从油量表指针所指的刻度，就能知道油箱内油量的多少。油量表实质相当于 表；当油量减少时，R1接入电路的电阻 （选填增大”或“减小”），油量表示数变小；定值电阻R2可以避免电路 （选填“断路”或“短路”），起到保护电路的作用。如果想用电压表的变化来间接显示油量的变化，那么电压表应该与电阻 （选填“R1”或“R2”）并联。
如图是某一电子测力计的电路原理图（弹簧形变量与压力F成正比），AB间的弹簧中间有可收缩的导线将R2接入电路。使用时B板固定不动，当A板上的压力F=0时，滑片P位于R2的最上端，已知R1=10Ω，R2的最大阻值为50Ω，电压表选用0～15V量程，电源电压为6V不变，开关S闭合。若A板上受到的压力F增大时，测力计上 （选填“只有电流表”或“只有电压表”或“电流表和电压表”）示数将增大。当电压表示数最大时，通电5min,在整个电路中电流做功为 J。把电压表盘改装为压力示数盘，使压力增大时，压力计的示数随指针向 （选填“左”或“右”）摆动，改装后的压力计表盘刻度是 （选填“均匀”或“不均匀”）的。
如图所示，电源电压不变，闭合开关S，将滑动变阻器的滑片向左滑动，电压表V1的示数将 ，电压表V2的示数和电流表A的示数的比值将 。（均选填“变大”、“变小”或“不变”）；当滑片移动到某一位置时，V1的示数是2.5V，V2的示数是2V，A1的示数是0.5A，此时灯泡的实际功率为 W。若灯泡突然熄灭，电流表A和电压表V2均无示数，电压表V1示数增大，则故障为 。（选填“灯泡短路”、“灯泡断路”或“滑动变阻器断路”）
dyczwuyn
2018-04-22
初中物理 | | 填空与作图题
如图所示，当滑动变阻器滑片向右移动时，电压表的示数将 ，电路的总功率将 。（变大、变小、不变）
纠错
收藏
下载
相似
组卷
解析
把电池组、电流表，电压表三个元件的符号填入图所示的电路中，使得电路接通后，电流方向如图中箭头I所示，且移动滑动变阻器的滑片P，使小灯泡L变亮时，电压表的示数变小。
