如图是某一电子测力计的电路原理图（弹簧形变量与压力F成正比），AB间的弹簧中间有可收缩的导线将R2接入电路。使用时B板固定不动，当A板上的压力F=0时，滑片P位于R2的最上端，已知R1=10Ω，R2的最大阻值为50Ω，电压表选用0～15V量程，电源电压为6V不变，开关S闭合。若A板上受到的压力F增大时，测力计上 （选填“只有电流表”或“只有电压表”或“电流表和电压表”）示数将增大。当电压表示数最大时，通电5min,在整个电路中电流做功为 J。把电压表盘改装为压力示数盘，使压力增大时，压力计的示数随指针向 （选填“左”或“右”）摆动，改装后的压力计表盘刻度是 （选填“均匀”或“不均匀”）的。
＝
＝0.1A，

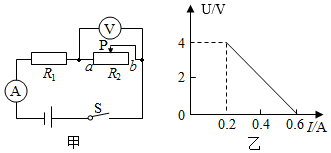

在如图甲所示的电路中，电源电压保持不变，闭合开关S后，滑片P从b端移动到a端的过程中，电压表示数U与电流表示数I的关系图象如图乙所示，定值电阻R1的阻值为 Ω，电源电压为 V，当滑片P在中点时，1min内电路消耗的电能为 J。
| 九年级女生测试等级 | 不合格 | 合格 | 良好 | 优秀 |
| 挡板P移动距离L/cm | ＜3.7 | 3.7≤L≤16.7 | 16.7＜L＜20.1 | ≥20.1 |
在如图所示电路中，定值电阻R0的阻值为10Ω，电动机线圈电阻为2Ω，闭合开关，电流表A1、A2的示数分别为0.8A、0.3A，则该电路电源电压为 V，1min内电流通过电动机产生的热量为 J，电动机消耗的电能 J。
如图所示是一种自动测定油箱内油量多少的装置，R1是滑动变阻器，从油量表指针所指的刻度，就能知道油箱内油量的多少。油量表实质相当于 表；当油量减少时，R1接入电路的电阻 （选填增大”或“减小”），油量表示数变小；定值电阻R2可以避免电路 （选填“断路”或“短路”），起到保护电路的作用。如果想用电压表的变化来间接显示油量的变化，那么电压表应该与电阻 （选填“R1”或“R2”）并联。
如图甲所示是进行“坐位体前屈”体质测试的情景。小华所在项目化学习小组设计了一个功能相似的测试模型，其原理电路如图乙所示，电源电压6V不变，R0的阻值为30Ω，电阻R1用总长为30cm、粗细均匀的电阻丝制成（其电阻与长度成正比），挡板初始位置在R1最左端。闭合开关，向右推动挡板的过程中，电流表示数 （变小/不变/变大），挡板推到最右端时，电流表示数为0.05A，此时电压表示数为 V。下表为九年级女生“坐位体前屈”国家体质标准，若小华进行测试时电压表示数为3V，则她的测试等级为 。| 九年级女生测试等级 | 不合格 | 合格 | 良好 | 优秀 |
| 挡板P移动距离L/cm | ＜3.7 | 3.7≤L≤16.7 | 16.7＜L＜20.1 | ≥20.1 |
物理小组制作了一个自动控制器，其中有一个调压电路如图所示，滑动变阻器R的最大阻值是100欧，负载电阻R'的阻值为100欧，A、B间电压为10伏，保持不变。使用过程中发现这个电路的调压范围和原设计不符，检查结果是图中F处导线折断，滑动头P由上向下移动时，如果电路完好，CD两端的电压范围应是 伏至 伏；如果F点导线折断，CD两端的电压范围是 伏至 伏。
如图所示，电源电压不变，R1=6Ω，R2=12Ω。当S1闭合、S2断开时，电流表的示数为1A，则电源电压是 V；当开关S1、S2断开时，电流表的示数为0.2A，R3的阻值是 Ω；当S1、S2都闭合时，电流表的示数是 A。
如图是小明自制的一种测定油箱内油面高度的装置。油量表是由量程为0～0.6A的电流表改装而成的，滑动变阻器R的最大阻值为20Ω，从油量表指针所指的刻度，就可以知道油箱内油面的高度。已知电源电压为12V，当油箱内油面高度最高时，R的金属滑片在最下端，油量表指针满偏；当油箱内没有油时，R全部接入电路，油量表的读数最小。油量表的最小读数是 A；当油箱内油面的高度降为最高油面一半时，滑片正好在R的中点，据此推理油量表的刻度 （“均匀”、“不均匀”）。
在如图所示的电路中，电阻R1=6Ω，R2=8Ω，电源电压不变，R为定值电阻。当开关S接位置1时，电流表的示数为0.4A，则此时R1两端的电压是 V；当开关S接位置2时，定值电阻R两端电压 （选填“不变”、“变大”、“变小”或“无法判断”）。
dyczwuyn
2025-04-28
初中物理 | | 填空与作图题
纠错
收藏
下载
相似
组卷
解析
随着我国经济的飞速发展，汽车已经进入寻常百姓人家。如图是一种自动测定汽车油箱内油面高度的装置，R0为定值电阻，R是滑动变阻器，它的金属滑片连在杠杆的一端，电路中R0的作用是 。从油量表（由电流表改装）指针所指的刻度就可知道油箱内油面高低，当油面下降时，电流表的示数将 （选填“变大”、“变小”或“不变”）。若换用电压表改装成油量表，要求油面升高时电压表示数变大，电压表应并联在图 元件两端。
