207219. （2020•高新一中•二模） $德优题库$ 如图1所示为某款涮烤两用电火锅，该电火锅部分参数如表所示。该锅可以实现火锅、烧烤同时进行，也可以实现分别进行，其简化电路图如图2所示，开关S₁控制对中央区域汤锅进行加热，S₂可控制左右两侧的烧烤盘，两侧烧烤盘可以同时使用，也可各自独立使用，R₁为汤锅加热盘的发热体，R₀在汤锅加热盘外部，为调温电阻（不参与给汤锅加热）。

额定电压	额定功率
220V	烧烤盘		汤锅
	左盘	右盘	高温	低温
	800W	400W	1100W

（1）在虚线框内补画出两烧烤盘电路的电路图（用电路元件符号表示）。
（2）若左右两侧的烧烤盘同时正常使用时，通过开关S₂的电流为多少A？（保留一位小数）
（3）用汤锅高温挡将汤锅中2kg的水由20℃加热到97℃，用时14min,则该汤锅高温加热时的效率是多少？[c_水=4.2×10³J/（kg?℃）]（ρ_水=1.0×10³kg/m³）
（4）若R₀的电阻为56Ω，求汤锅低温挡加热的功率为多少W？（保留整数）

共享时间:2020-03-22 难度:4

纠错

下载

相似

组卷

[考点]

能量的利用效率，电功率多档位问题，电功率的综合计算，电热的多挡问题，

[答案]

（1）如图；

（2）若左右两侧的烧烤盘同时正常使用时，通过开关S₂的电流为5.5A；

（3）该汤锅高温加热时的效率是70%；

（4）若R₀的电阻为56Ω，求汤锅低温挡加热的功率为484W。

[解析]

解：（1）根据题意可知，两侧烧烤盘可以同时使用，也可各自独立使用，根据串并联电路的特点可知，两烧烤盘电路是并联电路，其中一个开关分别控制一个烧烤盘，电路如图所示：

（2）若左右两侧的烧烤盘同时正常使用时，由P＝UI可得，通过开关S₂的电流：
I＝

＝

≈5.5A；
（3）水吸收的热量：Q＝cmΔt＝4.2×10³J/（kg•℃）×2kg×（97℃﹣20℃）＝6.468×10⁵J，
由P＝

可得，消耗的电能：W＝P_加热t＝1100W×14×60s＝9.24×10⁵J，
该电热丝加热状态时的效率：η＝

×100%＝

×100%＝70%。
（4）由P＝

可得R₁的阻值：R₁＝

＝

＝44Ω，
汤锅处于低温状态时，温控开关断开，此时R₀与R₁串联，
此时电路中的电流：I′＝

＝

＝2.2A，
汤锅低温挡加热的功率：
P＝UI′＝220V×2.2A＝484W。
答：（1）如图；
（2）若左右两侧的烧烤盘同时正常使用时，通过开关S₂的电流为5.5A；
（3）该汤锅高温加热时的效率是70%；
（4）若R₀的电阻为56Ω，求汤锅低温挡加热的功率为484W。

[点评]

本题考查了"能量的利用效率，电功率多档位问题，电功率的综合计算，电热的多挡问题，"，属于"综合题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

183767. （2024•莲湖区•九上期末） $德优题库$ 图1是一款全自动电炖锅，其部分参数如下表，内部简化电路如图2所示，R₁、R₂均为阻值不变的加热电阻，电炖锅有加热和保温挡。

额定电压	220V
加热功率	200W
保温功率	20W
内胆容量	2L

（1）电炖锅是利用电流的效应工作的；当开关S、S₁闭合时，电炖锅处于挡。
（2）电阻丝R₁、R₂的阻值各是多少？
（3）某次煮饭时，把总质量为1kg的米和水混合物由20℃加热到100℃，正常加热的时间为35min[米和水混合物的比热容取c_混合物=4.2×10³J/（kg?℃）]。则：
①米和水混合物吸收热量是多少？
②电炖锅的加热效率是多少？

共享时间:2024-02-14 难度:4 相似度:2

解析

纠错

下载

组卷

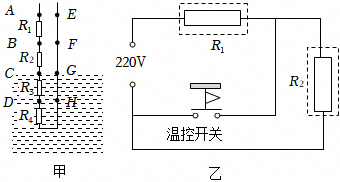

200153. （2023•西工大附中•五模）如图甲为某电热水器水箱内部“水位传感器”的局部电路图，通过测量电路中的电阻大小反映水位。图甲中四个电阻阻值相同，导线上A至H均为裸露的金属触点。图乙是水箱内部的加热电路，有“高温挡”和“低温挡”两挡，由温控开关控制，两发热电阻R₁＝33Ω、R₂＝22Ω，阻值不变。ρ_水＝1×10³kg/m³，c_水＝4.2×10³J/（kg•℃）。
