206404. （2024•铁一中学•三模） C919飞机是我国首款按照国际通行标准自行研制且具有自主知识产权的中程干线客机。其中多种中国制造的新型材料在C919应用中大放异彩。某实验小组为较精确地测量一新型材料所制元件的电阻R，设计了实验电路图如图（a）所示。实验室中可供利用的器材有：

实验材料：
电阻；约几十千欧。
灵敏电流计G；量程0～2mA，内阻约200Ω。
定值电阻R₁、R₂；阻值未知。
电阻箱R；0～99999.9Ω。
直流电源；电动势1.5V。
开关与滑动变阻器各一个，导线若干。
（1）请根据图（a）中的电路图，用笔画线代替导线，完成图（b）中的实物连线。
（2）该小组连接好电路，先将滑动变阻器和电阻箱的阻值调至接近最大值，闭合开关，减小电阻箱的阻值时，观察到灵敏电流计G的示数也减小，则此时a点电势比b点电势　　（填“高”或“低”）。
（3）继续减小电阻箱的阻值，当G的示数为0时，读出此时变阻箱阻值R＝50000.0Ω；将R_x与变阻箱R互换位置，再次调节电阻箱的阻值，直至电桥再次平衡时，读出此时电阻箱阻值R'＝72000.0Ω。由以上数据可得R_x的阻值为　　 Ω，

＝　　。
（4）若实验过程中滑动变阻器未调至最大值，对实验材料的电阻R_x的测量结果　　（填“有”或“没有”）影响。

共享时间:2024-04-04 难度:1

纠错

下载

相似

组卷

[考点]

用电桥法测电阻，

[答案]

（1）见解析；（2）高；（3）60000.0；6：5（4）没有。

[解析]

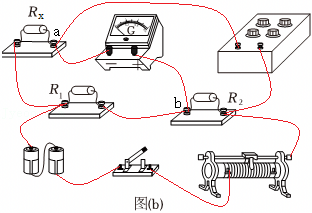

解：（1）根据电路图，连接的实物图如图所示：

（2）实验时，先将滑动变阻器和电阻箱的阻值调至接近最大值，闭合开关，再减小电阻箱的阻值时，电桥原理则a点电势降低，发现G₂的示数也减小；通过G₂的电流方向由a到b，则此时a点电势比b点电势高。
（3）根据电桥平衡原理，电桥平衡时

将R_x与变阻箱R互换位置，电桥再次平衡时

代入数据联立解得

电阻R₁、R₂的比值

；
（4）根据电桥平衡原理

可知滑动变阻器未滑到最大值对测量结果没有影响。
故答案为：（1）见解析；（2）高；（3）60000.0；6：5（4）没有。

[点评]

本题考查了"用电桥法测电阻，"，属于"基础题"，熟悉题型是解题的关键。
