200388. （2023•爱知中学•一模）按要求完成填空。
$德优题库$
（1）如图1所示，所测物体的长度为        cm。
（2）如图2所示，某同学用完全相同的钩码探究杠杆的平衡条件。杠杆调节平衡后，在杠杆上A 点处挂4个钩码，为使杠杆重新平衡，应在B点处挂        个钩码。
（3）如图3所示是探究导体的电阻大小与        的关系的实验电路。
（4）如图4所示，调整烛焰、透镜及光屏中心在同一高度的目的是        。

共享时间:2023-03-05 难度:4

纠错

下载

相似

组卷

[考点]

测量物体的长度，探究杠杆的平衡条件，探究凸透镜成像的规律，探究影响电阻大小的因素，

[答案]

（1）2.80；（2）6；（3）长度；（4）使像成在光屏的中央

[解析]

解：（1）图中刻度尺1cm又分为10个小刻度，故分度值为1mm；初始端刻度为7.00cm，末端刻度值为9.80cm，物体长度为9.80cm﹣7.00cm＝2.80cm；
（2）设杠杆一格的长度是L，一个钩码重是G，由杠杆平衡条件F₁L₁＝F₂L₂得，4G×3L＝nG×2L，解得：n＝6；
（3）由图可知，两根电阻丝的材料相同，横截面积也是相同的，但长度不同，所以探究的是电阻大小与长度的关系；
（4）实验前要调整烛焰的焰心、透镜的光心、光屏的中心在同一高度，目的是使像成在光屏的中央。
故答案为：（1）2.80；（2）6；（3）长度；（4）使像成在光屏的中央。

[点评]

本题考查了"测量物体的长度，探究杠杆的平衡条件，探究凸透镜成像的规律，探究影响电阻大小的因素，"，属于"综合题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

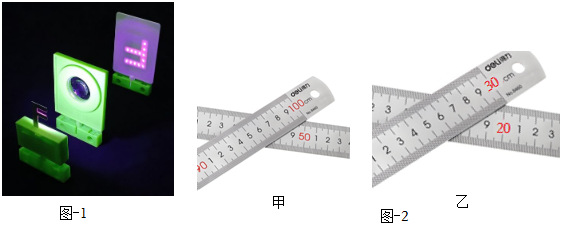

206781. （2025•理工大附中•三模）小明想利用如图-1所示的器材做探究凸透镜成像规律的实验。
