200366. （2023•西工大附中•三模）在“伏安法测电阻”的实验中，实验器材有干电池3节（电源电压4.5V）、电流表和电压表各一个、规格为“20Ω 1A”的滑动变阻器一个、待测电阻一个、开关和导线若干。
$德优题库$
（1）小亮连接了如图甲所示电路，若闭合开关，电压表的指针将（选填“正向偏转”、“反向偏转”或“不动”）。检查电路时发现有一根导线连接错误，请在错误的导线上打“×”，画出正确连线；
（2）排除故障后，闭合开关，小亮多次调节滑动变阻器滑片，记录实验数据如下表：

实验次数	1	2	3	4	5
电压U/V	1.0	1.6	2.0	2.4	3.0
电流I/A	0.10		0.18	0.26	0.30

图乙为第2次实验电流表的示数，读数为        A；
（3）老师看完数据后，发现有一次数据不是实际测量得到的，请你分析它是第        次的数据，判断的依据是        ；
（4）利用剩余四次实验数据，算出待测电阻的阻值为        Ω（结果保留整数）；本实验多次测量的目的是        。
（5）上述实验结束后，小亮和同学们想测量额定电压为2.5V的小灯泡的额定功率，发现电流表已经损坏，于是利用原有的部分器材，又找来一个阻值为30Ω的定值电阻R₀和一个电压表，设计了如图丙所示的电路。实验步骤如下：
①闭合开关S、S₁，断开开关S₂，调节滑动变阻器的滑片，使电压表V₁的示数为        V，此时小灯泡正常发光；
②闭合开关S、S₂，断开开关S₁，滑动变阻器滑片        （选填“向左移动”、“向右移动”或“保持不动”），读出电压表V₂的示数为3V；
③小灯泡的额定功率为        W。

共享时间:2023-04-04 难度:2

纠错

下载

相似

组卷

[考点]

伏安法测电阻，用电压表和定值电阻测灯泡的电功率，

[答案]

（1）不动；见解答过程；（2）0.16；（3）1；该待测电阻约为10Ω，实验中其最小电压约为1.5V；（4）10；用来求平均值来减小误差；（5）2；保持不动；1。

[解析]

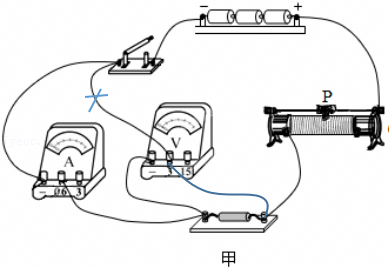

解：（1）电压表与电流表并联了，电压表被短路，故电压表指针不动；电流应从电压表的正接线柱流入，从负接线柱流出，电压表应并联接在定值电阻的两端，如图所示：

（2）由乙图可知，电流表量程为0～0.6A，其分度值为0.02A，示数为0.16A，
（3）由表中数据，根据欧姆定律，定值电阻R＝

＝

＝10Ω，根据分压原理，当滑动变阻器的最大电阻连入电路中时，电压表示数最小，定值电阻两端的最小电压U_最小＝

×U＝

×4.5V＝1.5V＞1V，所以第1组数据不是本实验中测得的；
（4）由表格可知，电阻两端的电压和通过的电流，根据欧姆定律可得：
R₂＝

＝

＝10Ω，R₃＝

＝

＝11.1Ω，R₄＝

＝

＝9.2Ω，R₅＝

＝

＝10Ω，
所测量的电阻阻值应是R＝

＝

≈10Ω；
本实验多次测量的目的是用来求平均值来减小误差；
（5）①闭合开关S、S₁，断开开关S₂，调节滑动变阻器的滑片，使电压表V₁的示数为U′＝U﹣U_额＝4.5V﹣2.5V＝2V，此时小灯泡正常发光；
②闭合开关S、S₂，断开开关S₁，滑动变阻器滑片保持不动，读出电压表V₂的示数为3V；
此时滑动变阻器两端的电压为：U_滑＝U﹣U₂＝4.5V﹣3V＝1.5V，
由串联分压可知，

＝

，即：

＝

，
解得：R_滑右＝15Ω，
所以滑动变阻器左边部分的电阻为：R_滑左＝R_滑﹣R_滑右＝20Ω﹣15Ω＝5Ω，
所以当闭合开关S、S₁，断开开关S₂时，电路中的电流为：I＝

＝

＝0.4A，
所以小灯泡的额定功率为：P_额＝U_额I＝2.5V×0.4A＝1W。
故答案为：（1）不动；见解答过程；（2）0.16；（3）1；该待测电阻约为10Ω，实验中其最小电压约为1.5V；（4）10；用来求平均值来减小误差；（5）2；保持不动；1。

[点评]

本题考查了"伏安法测电阻，用电压表和定值电阻测灯泡的电功率，"，属于"必考题"，熟悉题型是解题的关键。
