199932. （2023•曲江一中•八模）小明所在的物理实验小组，利用图甲所示的电路测量额定电压为3.8V的小灯泡正常发光时的电阻。
$德优题库$
（1）图甲中小明将一根导线连接错误，若此时闭合开关，小灯泡        （选填“发光”或“不发光”）。请你在接错的导线上打“×”，并用笔画线代替导线将电路连接正确。
（2）小明将电路改接正确后，闭合开关，调节滑动变阻器的滑片，使小灯泡正常发光。此时电流表示数如图乙所示，则小灯泡正常发光时的电阻是        Ω。
（3）小明测量了小灯泡在不同电压下的电流，并绘制了如图丙所示的图像，根据图像可知电流与电压并不成正比。原因是灯丝的电阻随温度升高而        。在这个图像中，横轴应该表示的物理量是        （选填“电压”或“电流”）。
（4）小明又设计了图丁所示的电路，只用电压表测量额定电压为2.5V小灯泡的额定功率。已知滑动变阻器R最大阻值为15Ω。电源电压恒定，其测量过程如下：
①闭合开关S₁、S₂，断开S₃，将滑动变阻器的滑片移到右端，电压表示数为4.5V；
②       （填三个开关闭合与断开情况）移动滑动变阻器的滑片，使电压表示数为        V，这时小灯泡正常发光。
③闭合开关S₁、S₂，断开S₃，保持滑动变阻器滑片的位置不变，此时电压表示数为3V；
④小灯泡的额定功率P_额=       W。

共享时间:2023-06-10 难度:2

纠错

下载

相似

组卷

[考点]

伏安法测小灯泡的电阻，伏安法测量小灯泡的电功率，

[答案]

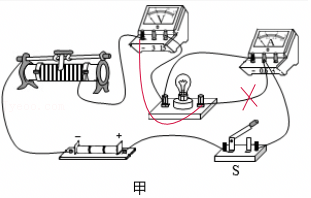

（1）不发光；如图所示；（2）9.5；（3）增大；电压；（4）②闭合开关S₁、S₃，断开S₂；2；④0.5。

[解析]

解：（1））电流表在测电流时，要串联在被测电路中，故分析电路，电流表并联在灯泡两端，会造成灯泡短路，故此时灯泡不发光，正确连接应去掉电流表“+”接线柱与灯右端的连接的这一根线，将灯的右端与电压表的“﹣”接线柱连接；故正确的电路连接如图：

（2）电流表的量程为0～0.6A，则分度值为0.02A，指针偏转20格，则电流表读数为0.4A；此时小灯泡正常发光，则电压为3.8V，故灯的电阻R＝

＝

＝9.5Ω；
（3）灯丝的电阻随温度升高会增大；在丙图中，横轴应该表示的物理量是电压，电压变化量要大于电流变化量，才能表示电阻的阻值在增大；
（4））①闭合开关S₁、S₂，断开S₃，将滑动变阻器的滑片移到右端，电压表示数为4.5V，即为电源电压；
②闭合开关S₁、S₃，断开S₂，灯泡和滑动变阻器串联，电压表测变阻器两端的电压；
电源电压为4.5V，当灯泡正常发光时，灯泡两端的电压为2.5V，由串联电路的电压特点可知此时变阻器两端的电压（电压表示数）为4.5V﹣2.5V＝2V，所以，应移动滑动变阻器的滑片，使电压表示数为2V，此时灯泡正常发光；
③闭合开关S₁、S₂，断开S₃，此时滑动变阻器接入最大阻值，保持滑动变阻器滑片的位置不变，此时电压测量的电压为滑动变阻器最左端到滑片P之间电阻的电压；则滑动变阻器的滑片到最右端的电压为：4.5V﹣3V＝1.5V；根据串联分压特点，则滑片分割的两部分电阻为：R_左＝10Ω，R_右＝5Ω；由于③中滑片的位置和②中滑片位置相同，则②中滑片接入电阻中的阻值为10Ω，则②中的电流I＝

＝

＝0.2A；小灯泡的额定功率P_额＝U_额I＝2.5V×0.2A＝0.5W。
故答案为：（1）不发光；如上图所示；（2）9.5；（3）增大；电压；（4）②闭合开关S₁、S₃，断开S₂；2；④0.5。

[点评]

本题考查了"伏安法测小灯泡的电阻，伏安法测量小灯泡的电功率，"，属于"必考题"，熟悉题型是解题的关键。
