199328. （2023•师大附中•六模） $德优题库$
（1）图甲小华用一支铅笔探究“压力作用效果与受力面积的关系”，他设计了如图甲方案，你认为不合理的原因是        ；
（2）图乙是小明眼睛成像示意图。由图可知，小明需要配戴        （选填“凹”或“凸”）透镜制成的眼镜来矫正视力；
（3）如图丙，该电阻箱的读数为        Ω；
（4）如图丁，在用橙子做水果电池时，用导线将电压表的两个接线柱分别连在铜片和锌片上，观察到电压表指针发生了偏转。由此可知：锌片是这个水果电池的        （填“正”或“负”）极。

共享时间:2023-05-15 难度:5

纠错

下载

相似

组卷

[考点]

探究影响压力作用效果的因素，探究影响压力作用效果的实验设计与改进，近视眼的形成原因，近视眼的矫正，电压表的使用方法，电阻箱，

[答案]

（1）压力不相等；（2）凹；（3）20.22；（4）负。

[解析]

解：（1）我们在探究“压力作用效果与受力面积的关系”时，应控制手指受到的压力相同。图甲中，下方手指受到的压力等于铅笔对手指的压力与铅笔重力之和，上方手指只受到铅笔的压力，所以小华设计的方案不合理，他应在水平方向上进行实验。
（2）由图可知，平行光在进入眼睛后会聚于视网膜前，所以我们应该用凹透镜延迟光的会聚，使光会聚于视网膜上。
（3）由图可知，该电阻箱的读数为2×10Ω+0×1Ω+2×0.1Ω+2×0.01Ω＝20.22Ω。
（4）电压表正向偏转时，与“3”“15”接线柱连接的为电源正极，与负接线柱连接的为电源负极，即铜片为正极，锌片为负极。
故答案为：（1）压力不相等；（2）凹；（3）20.22；（4）负。

[点评]

本题考查了"探究影响压力作用效果的因素，探究影响压力作用效果的实验设计与改进，近视眼的形成原因，近视眼的矫正，电压表的使用方法，电阻箱，"，属于"压轴题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

208098. （2018•蓝田县•一模）近视眼是青少年常患的一种疾病，近视眼究竟是怎么回事？某校兴趣小组举行了以下探究实验。

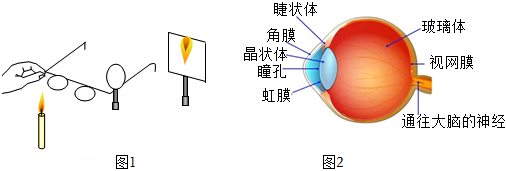

如图1所示，把近视眼镜放在蜡烛和凸透镜中间，使光屏上映出清晰的像，标出光屏位置，表示近视眼的视网膜位置。拿开眼镜，屏上的像变得模糊，向透镜方向移动光屏，像又变得清晰，再标出光屏位置。观察眼球结构图2并结合以上实验，回答：
（1）你猜想眼球中的晶状体相当于实验中的        。
（2）近视眼患者不戴眼镜时，看见的物像落在视网膜的        （填“前方”或“后方”）。
（3）矫正近视眼应配戴的眼镜是凹透镜，其作用是        。 $德优题库$

共享时间:2018-03-06 难度:2 相似度:1.33

解析

纠错

下载

组卷

184688. （2024•高新一中•九上期中）（1）如图甲所示，橡皮筋两头分别固定在罐子两端，中间系一个钩码，就制成了一个“魔罐”，“魔罐”能自动滚回来，在水平面上滚回的过程中弹性势能转化为        能；
（2）如图乙所示，电阻箱的读数为        Ω；
（3）如图丙所示是探究电阻大小与长度的关系实验，实验时需要保证这两根镍铬合金丝的        相同；
（4）如图丁所示，燃料完全燃烧放出的热量的多少是通过        （选填“温度计示数的变化”或“加热时间”）来反映的。
$德优题库$

共享时间:2024-11-12 难度:1 相似度:1.17

解析

纠错

下载

组卷

200197. （2023•西工大附中•十一模）爱动手实验的秋秋同学正在进行测量小灯泡两端电压的实验，连接的电路如图甲所示。
$德优题库$
（1）连接电路时应将电压表与小灯泡        （选填“串联”或“并联”）。
（2）闭合开关后，她观察到电压表指针偏转，但是小灯泡不亮，她对可能的原因分析不合理的是        。
A.小灯泡实际功率较小
B.小灯泡断路了
C.小灯泡短路了
D.干电池用旧了，电压较低
（3）她排除故障后，连接电压表的量程为0～3V，电压表指针偏转如图乙所示，此时小灯泡两端电压为        V。
（4）秋秋还和课外小组同学一起完成了制作水果电池的学科实践活动，在用橙子做电池时，用导线将电压表的两个接线柱分别连在铜片和锌片上，观察到电压表指针发生了偏转，如图丙所示。由此可知：锌片是橙子电池的        极（选填“正”或“负”）。

共享时间:2023-07-11 难度:1 相似度:1.17

解析

纠错

下载

组卷

208554. （2017•西工大附中•八模） $德优题库$ 如图所示电阻箱两接线柱间的电阻值为 Ω；

共享时间:2017-06-13 难度:1 相似度:1.17

解析

纠错

下载

组卷

134630. （2017•西北大附中•八下期末）如图所示，为小丽在“研究影响压力作用效果的因素”实验中所选用的器材在水平桌面上进行的实验过程图示。
$德优题库$
（1）本实验的科学探究方法是：       ；
（2）小丽为了探究压力作用的效果跟压力大小的关系，应该通过图中的       两次实验进行比较得出结论：为了探究压力作用的效果跟受力面积大小的关系，应该通过图中的       两次实验进行比较得出结论；
（3）通过实验小丽得出结论：压力作用的效果不仅跟压力的大小有关，而且跟受力面积有关。小丽的结论       （选填“正确”或“不正确”）
（4）在生活中，书包的背带做得又宽又大，这是利用了：       来减少压力作用的效果；俗话说“磨刀不误砍柴工”所蕴含的物理知识是：       来增加压力作用的效果。

共享时间:2017-07-08 难度:1 相似度:1.17

解析

纠错

下载

组卷

134003. （2023•铁一中学•八下期末）如图为小丽在“探究影响压力作用效果的因素”实验中所选用的器材在水平桌面上进行的实验过程图示。
$德优题库$
（1）本实验通过比较        来比较压力的作用效果的。
（2）小丽为了探究压力作用的效果跟压力大小的关系，应该通过图中的        两次实验进行比较。通过图中的E、F两次实验进行比较得出结论是：压力相同时，受力面积越小，       。
（3）通过实验小丽得出结论：压力作用的效果不仅跟压力的大小有关，而且跟受力面积有关。在B、E两种情况下，若桌子对水平支撑面的压强分别为p_B、p_E，则p_B       p_E（＞/＜/=）。
（4）如图D、F两次实验中        （选填“能”或“不能”）比较出压力的作用效果。

共享时间:2023-07-25 难度:2 相似度:0.67

解析

纠错

下载

组卷

134658. （2023•长安区•八下期末）如图所示，某同学利用小桌、海绵和砝码等器材进行“探究压力的作用效果与哪些因素有关”的实验。
$德优题库$
（1）本实验的科学探究方法是        和        ；
（2）小桌对海绵的压力改变了海绵的        （选填“形状”或“运动状态”）；
（3）为了探究压力作用效果与压力大小的关系，因比较图甲和图乙的实验，可知受力面积相同时，压力        （选填“越大”或“越小”），压力的作用效果越明显；
（4）图乙和图丙探究的问题是        ，可知压力大小相同时，受力面积        （选填“越大”或“越小”），压力的作用效果越明显。

共享时间:2023-07-08 难度:2 相似度:0.67

解析

纠错

下载

组卷

184839. （2023•西光中学•九上期中）电学课中，老师曾讲过“水果电池”，激发了同学们的探究热情。
$德优题库$
（1）小欢把铜片和锌片插入柠檬中，再连上电压表，她惊喜地发现电压表转动起来了（如图1）。则柠檬电池外部的电流方向是从经过电压表流向。
（2）小刚把两个水果电池串联起来，再用电压表测量电压，示数如图2，则电压为 V。

共享时间:2023-11-20 难度:2 相似度:0.67

解析

纠错

下载

组卷

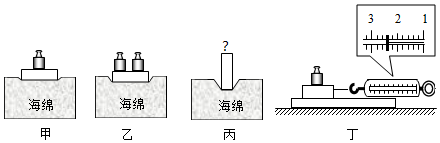

195266. （2024•陆港中学•一模）小平用一个长方体木块、弹簧测力计、三个相同的砝码和海绵等探究压力作用效果与什么因素有关。
