如图所示电路，电源电压保持不变，小灯泡额定电压为8V，不考虑灯丝电阻随温度的变化。闭合S1，断开S2，当滑动变阻器的滑片在a、b端之间移动的过程中，电压表示数变化范围是0-8V，电流表示数变化范围是0.8-2.4A；闭合S2，断开S1，当滑动变阻器的滑片在中点时小灯泡正常发光。在保证电路安全的前提下，下列说法正确的是（ ）
＝
＝10Ω，
＝
＝0.8A，
＝
＝10Ω，
＝
＝0.6A，

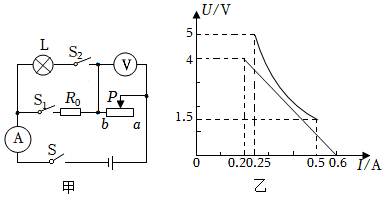

A.定值电阻R0的阻值为20Ω
B.小灯泡的额定电压为5V
C.只闭合开关S、S2时电路的最大总功率是2.25W
D.只闭合开关S、S2时，为保证电路安全，滑动变阻器的阻值调节范围为3～20Ω
A.定值电阻R0的阻值为20Ω
B.电源电压为10V
C.只闭合开关S、S1，滑动变阻器的最大功率为0.9W
D.只闭合开关S、S2，为保证电路安全，滑动变阻器移动的阻值范围为10～50Ω
A.定值电阻R0的阻值为20Ω
B.小灯泡的额定电压为5V
C.只闭合开关S、S2时电路的最大总功率是2.25W
D.只闭合开关S、S2时，为保证电路安全，滑动变阻器的阻值调节范围为3～20Ω
如图所示电路，滑动变阻器规格为“20Ω，1A”，小灯泡的额定电压为4V，电流表的量程为“0～0.6A”。只闭合开关S2时，小灯泡正常发光，将滑动变阻器的滑片滑至阻值最大处，再闭合开关S1，电流表的示数为0.4A，在电路安全情况下，下列说法正确的是（ ）
A.小灯泡的额定功率为1.6W
B.电路的最大功率为0.8W
C.电路功率最大时工作10s所消耗的电能为24J
D.滑动变阻器接入电路的阻值范围是15～20Ω
A.小灯泡的额定功率为3.6W
B.电源电压为16V
C.当电流表示数为0.25A时，滑动变阻器消耗的电功率为2.75W
D.若将电压表量程换为0～3V．滑动变阻器允许连入电路的阻值范围为18Ω～50Ω
在如图-1所示电路中，电源电压不变，R0为定值电阻滑动变阻器的滑片P从b端移到a端的过程中，电压表与电流表的示数变化规律如图-2所示。下列说法中正确的是（ ）
A.电源电压为4V
B.定值电阻R0的阻值为10Ω
C.滑动变阻器的调节范围为10～20Ω
D.当滑片P位于a端时，电路的总功率最小
如图所示，电源电压保持不变，小灯泡L1、L2分别标有“6V 3W”和“6V 6W”的字样，滑动变阻器R的阻值变化范围为0～12Ω，当S1、S2和S3都闭合，滑动变阻器的滑片滑到a端时，两灯都正常发光。不考虑温度对灯泡电阻的影响，则（ ）
A.电源电压为12V
B.两灯都正常发光时电流表的示数为3A
C.整个电路的最小功率2.25W
D.整个电路的最大功率9 W
如图为一种握力计和它的工作原理图。电源电压恒定不变，握力显示表是由电流表改装而成，定值电阻R2起保护电路作用，其电阻值为5Ω，弹簧一端的滑片P在电阻R1的最上端时不施加力，移动到最下端时施加的力最大（弹簧的电阻不计）。该握力计测量范围为0～300N，电路中电流变化范围0.1～0.6A．则下列判断正确的是（ ）
A.握力300N时电路中电流为0.6A
B.R2消耗的最小功率为0.5W
C.R1连入电路阻值变化范围0～30Ω
D.握力计工作电路的电源电压为3V
如图所示为一种电子显示的握力计和它的工作原理示意图。电源电压不变，握力显示表是由电流表改装而成，定值电阻R2起保护电路作用，其电阻值为5Ω，不施加力时弹簧一端的滑片P在电阻R1的最上端，移动到最下端时施加的力最大（弹簧的电阻不计）。电路中电流变化的范围为0.1～0.6A，则下列说法正确的是（ ）
A.施加的力最大时电路中电流为0.6A
B.R1连入电路阻值变化范围是0～30Ω
C.电路消耗的总功率变化范围是0.3W～1.5W
D.R1消耗的最大功率为0.45W
如图所示为一种电子显示的握力计和它的工作原理示意图。电源电压不变，握力显示表是由电流表改装而成，定值电阻R2起保护电路作用，其电阻值为5Ω，不施加力时弹簧一端的滑片P在电阻R1的最上端，移动到最下端时施加的力最大（弹簧的电阻不计）。电路中电流变化的范围为0.1～0.6A，则下列说法正确的是（ ）
A.施加的力最大时电路中电流为0.6A
B.R1连入电路阻值变化范围是0～30Ω
C.电路消耗的总功率变化范围是0.3W～1.5W
D.R1消耗的最大功率为0.45W
如图所示电路，滑动变阻器规格为“20Ω，1A”小灯泡的额定电压为4V，电流表的量程为“0～0.6A”。只闭合开关S2时，小灯泡正常发光，将滑动变阻器的滑片滑至阻值最大处，再闭合开关S1，电流表的示数为0.4A，在电路安全情况下，下列说法正确的是（ ）
A.当S1，S2均闭合时，电流表测的是小灯泡的电流
B.滑动变阻器接入电路的阻值范围是10～20Ω
C.小灯泡的额定功率为1.6W
D.电路的最大功率为0.8W
如图所示的电路中，电源电压不变，小灯泡L上标有“12V 12W”字样，滑动变阻器R0的最大阻值为20Ω，a、b为电流表或电压表，且a、b两表种类不同。只闭合开关S1，滑片P置于左端，电流表A1示数为1A；再闭合开关S2、S3，移动滑片P，电流表A1示数始终为1A。设该灯泡电阻不随温度改变而改变。下列说法错误的是（ ）
A.只闭合开关S1，若电流表示数为0.5A，则滑动变阻器接入电路的阻值为12Ω
B.将a与R0互换，开关均闭合，移动滑片P，电路正常情况下滑动变阻器功率的最小值为7.2W
C.a为电流表
D.电源电压为12V
如图所示的电路中，电源电压保持不变，定值电阻的阻值为R0，灯丝电阻为RL，忽略温度对灯丝电阻的影响，R0：RL=1：2，先将单刀双掷开关S3拨至触点a,只闭合开关S1、S4，滑片P位于最右端时，电压表示数为6V，电流表示数为I1，电路的总功率为P1；只闭合开关S2、S4，滑片P移至中点时，电压表示数为2V，电流表示数为I2，电路的总功率为P2。再将单刀双掷开关S3拨至触点b,只闭合开关S1、S2时，电流表示数为0.3A。下列说法中正确的是（ ）
A.P1：P2=2：3
B.电源电压为12V
C.电路的最大功率为24.3W
D.滑动变阻器的最大电阻为20Ω

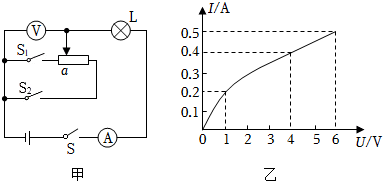

A.电源电压为16V
B.滑动变阻器的最大电阻为50Ω
C.闭合S和S1，断开S2，滑动变阻器与小灯泡L串联
D.闭合S和S2，断开S1，滑动变阻器的滑片滑到最左端，电压表会超量程

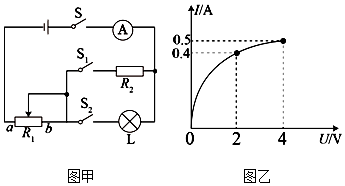

A.电源电压为9V
B.闭合S和S2，断开S1，滑片移到中点时，用一个“4V 0.5W”的灯泡L′替换L，则L′将会烧毁
C.闭合S和S2，断开S1，当小灯泡的功率为0.8W时，滑动变阻器的阻值是17.5Ω
D.闭合S和S1，断开S2，为保证电路安全，电阻R2的最大功率为8.1W
