如图所示电路，滑动变阻器规格为“20Ω，1A”，小灯泡的额定电压为4V，电流表的量程为“0～0.6A”。只闭合开关S2时，小灯泡正常发光，将滑动变阻器的滑片滑至阻值最大处，再闭合开关S1，电流表的示数为0.4A，在电路安全情况下，下列说法正确的是（ ）
＝
＝0.2A，
＝
＝10Ω，
A.定值电阻R0的阻值为20Ω
B.小灯泡的额定电压为5V
C.只闭合开关S、S2时电路的最大总功率是2.25W
D.只闭合开关S、S2时，为保证电路安全，滑动变阻器的阻值调节范围为3～20Ω
A.定值电阻R0的阻值为20Ω
B.电源电压为10V
C.只闭合开关S、S1，滑动变阻器的最大功率为0.9W
D.只闭合开关S、S2，为保证电路安全，滑动变阻器移动的阻值范围为10～50Ω

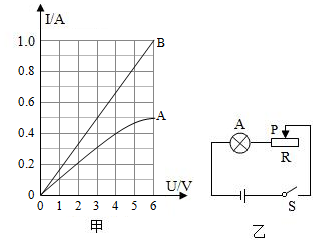

A.定值电阻B的阻值为6Ω
B.将A、B串联接在9V电源两端，灯泡A正常发光
C.A、B并联接在6V电源两端，10s内电路消耗的电能是30J
D.将A与一个滑动变阻器串联接在6V电源两端，如图乙所示，当灯泡的功率与滑动变阻器的功率相等时，滑动变阻器的功率为0.9W
如图所示电路，电源电压恒定不变，定值电阻R1与R2阻值相同。让滑动变阻器R3的滑片位于中点，只闭合开关S2时，电压表V的示数为2V；开关S2、S3闭合，S1断开时，电流表A1的示数为0.2A。将R3的滑片移到b端，三个开关都闭合时，电流表A2的示数为0.4A。下列结果不正确的是（ ）
A.电源电压为6V
B.R3的最大阻值是60Ω
C.将R3的滑片移到b端，三个开关都闭合时，100s电路消耗的电能为300J
D.开关S1、S2闭合，S3断开时，电路消耗的总功率为0.3W
如图所示电路，滑动变阻器规格为“20Ω，1A”小灯泡的额定电压为4V，电流表的量程为“0～0.6A”。只闭合开关S2时，小灯泡正常发光，将滑动变阻器的滑片滑至阻值最大处，再闭合开关S1，电流表的示数为0.4A，在电路安全情况下，下列说法正确的是（ ）
A.当S1，S2均闭合时，电流表测的是小灯泡的电流
B.滑动变阻器接入电路的阻值范围是10～20Ω
C.小灯泡的额定功率为1.6W
D.电路的最大功率为0.8W
如图所示为一种电子显示的握力计和它的工作原理示意图。电源电压不变，握力显示表是由电流表改装而成，定值电阻R2起保护电路作用，其电阻值为5Ω，不施加力时弹簧一端的滑片P在电阻R1的最上端，移动到最下端时施加的力最大（弹簧的电阻不计）。电路中电流变化的范围为0.1～0.6A，则下列说法正确的是（ ）
A.施加的力最大时电路中电流为0.6A
B.R1连入电路阻值变化范围是0～30Ω
C.电路消耗的总功率变化范围是0.3W～1.5W
D.R1消耗的最大功率为0.45W
如图甲所示，电源电压保持不变。闭合开关S，滑动变阻器的滑片P从a点滑到b点的过程中，两电压表示数随电流表示数变化的图线如图乙所示。下列叙述正确的是（ ）
A.电流表示数为3A时滑片在b点
B.滑片在a点时，10s内电阻R消耗的电能为90J
C.图乙中dc是表示电压表V2的示数随电流表示数变化的图线
D.滑片从a点滑到b点的过程中，电路消耗的总功率最大值为22.5W
A.电源电压为6V
B.小灯泡的电阻为10Ω
C.小灯泡的额定功率为1.8W
D.整个电路电功率最小时，20s内滑动变阻器消耗的电能为12J
如图所示的电路中，电源电压保持不变，定值电阻的阻值为R0，灯丝电阻为RL，忽略温度对灯丝电阻的影响，R0：RL=1：2，先将单刀双掷开关S3拨至触点a,只闭合开关S1、S4，滑片P位于最右端时，电压表示数为6V，电流表示数为I1，电路的总功率为P1；只闭合开关S2、S4，滑片P移至中点时，电压表示数为2V，电流表示数为I2，电路的总功率为P2。再将单刀双掷开关S3拨至触点b,只闭合开关S1、S2时，电流表示数为0.3A。下列说法中正确的是（ ）
A.P1：P2=2：3
B.电源电压为12V
C.电路的最大功率为24.3W
D.滑动变阻器的最大电阻为20Ω
A.电流表示数的变化范围是0.3～0.5A
B.电压表V2示数的变化范围是0～3V
C.电路中小灯泡的实际功率的变化范围是0.6～1.5W
D.滑动变阻器接入电路的阻值变化范围是3～10Ω
在如图-1所示电路中，电源电压不变，R0为定值电阻滑动变阻器的滑片P从b端移到a端的过程中，电压表与电流表的示数变化规律如图-2所示。下列说法中正确的是（ ）
A.电源电压为4V
B.定值电阻R0的阻值为10Ω
C.滑动变阻器的调节范围为10～20Ω
D.当滑片P位于a端时，电路的总功率最小
在学校举行的劳动技术成果汇报展示活动中，小强同学展示了一辆自己组装的玩具车，它具有“原地灯光秀”“调速前进”和“定速后退”三种工作模式。通过控制开关S1、S2和滑动变阻器R1来改变灯L的亮度，实现“原地灯光秀”：通过改变直流电动机的转动方向及转速，实现“调速前进”或“定速后退”，如图所示。已知电源电压不变，标有“0.6A”灯L的电阻不变且RL=10Ω，定值电阻R2=5Ω。当玩具车工作在“原地灯光秀”模式时，电流表A的最大示数为0.4A。关于下列结论：
如图甲所示，电源电压保持不变，定值电阻R0=10Ω。闭合开关S，在保证电路安全的前提下，将滑动变阻器的滑片P从最右端开始最大限度地向左端调节，两电压表示数与电流表示数变化的图像如图乙所示。下列说法正确的是（ ）
A.电源电压为3V
B.AB图线对应的是电压表V1示数变化
C.滑动变阻器的最大阻值为50Ω
D.电路消耗的最大功率为3.6W
为了保护眼睛，小明设计了一款可调节亮度的台灯，其电路如图甲所示。电源电压恒为4.5V，电压表量程为0～3V，电流表量程为0～0.6A，滑动变阻器（20Ω，1A），小灯泡L标有“2.5V，1.25W”。如图乙所示是滑动变阻器的滑片从最右端移至小灯泡正常发光时，小灯泡两端电压与电流的关系图像。下列判断正确的是（ ）
A.电流表的最小示数为0.16A
B.小灯泡正常发光时，电阻为9Ω
C.滑动变阻器连入电路的最小阻值为5Ω
D.小灯泡正常发光时，电路的总功率是2.25W
