如图所示为一种电子显示的握力计和它的工作原理示意图。电源电压不变，握力显示表是由电流表改装而成，定值电阻R2起保护电路作用，其电阻值为5Ω，不施加力时弹簧一端的滑片P在电阻R1的最上端，移动到最下端时施加的力最大（弹簧的电阻不计）。电路中电流变化的范围为0.1～0.6A，则下列说法正确的是（ ）
A.施加的力最大时电路中电流为0.6A
B.R1连入电路阻值变化范围是0～30Ω
C.电路消耗的总功率变化范围是0.3W～1.5W
D.R1消耗的最大功率为0.45W

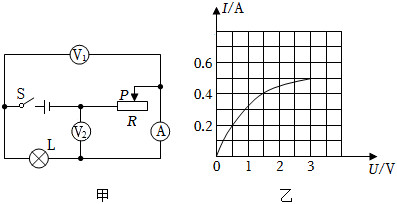

A.电流表示数的变化范围是0.3～0.5A
B.电压表V2示数的变化范围是0～3V
C.电路中小灯泡的实际功率的变化范围是0.6～1.5W
D.滑动变阻器接入电路的阻值变化范围是3～10Ω

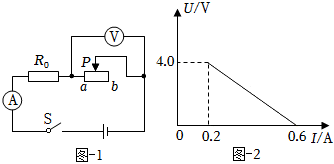

在如图-1所示电路中，电源电压不变，R0为定值电阻滑动变阻器的滑片P从b端移到a端的过程中，电压表与电流表的示数变化规律如图-2所示。下列说法中正确的是（ ）
A.电源电压为4V
B.定值电阻R0的阻值为10Ω
C.滑动变阻器的调节范围为10～20Ω
D.当滑片P位于a端时，电路的总功率最小
如图所示，电源电压和灯泡电阻不变，灯L标有“2.5V，1.25W”字样，滑动变阻器R0标有“30Ω，1A”字样，电流表量程为0～3A，电压表量程为0～3V。当闭合开关S2S3，断开S、S1时，电流表示数为1.8A；当闭合开关S、S3，断开S1、S2，滑动变阻器滑片P从最右端移动到某一位置时，R0连入的电阻减小了9Ω，此时灯泡恰好正常发光。在保证电路安全的情况下（不考虑灯丝电阻变化），下列说法正确的是（ ）
A.电源电压为14.4V
B.当闭合开关S、S3，断开S1、S2时，电流表示数变化范围为0.3A～0.5A
C.S断开，S1、S2、S3开关均闭合时，电路中的最大电流与最小电流之比为7：6
D.在保证电路安全的情况下，任意断开、闭合开关，电路消耗的最大功率为50.4W
如图甲，R0为定值电阻，灯L标有“3V 1.5W”字样，电源电压U总保持不变。闭合开关S，滑动变阻器R的滑片从某一位置移到某一端的过程中，其接入电路的电阻改变了ΔR，电路消耗的总功率改变了ΔP，同时三只电表示数均发生变化。图乙中有OA、AB和BC三段图像，其中有两段反映了上述滑片移动过程中电压表V1和V2示数与电流表A示数的对应关系。下列说法中正确的是（ ）
A.ΔR为6.5Ω
C.ΔP为1.3W
B.U总为11V
D.OA是R0的U-I图像
A.接入一个电压表时，电压表无示数
B.接入一段导线，2s内电阻R放热9J
C.接入一个6Ω的电阻Rab，电路总功率为6W
D.接入一个“2V，0.5A”的小灯泡（电阻不变），小灯泡会被烧坏
A.电源电压为14V
B.小灯泡L正常发光时的电阻为40Ω
C.滑动变阻器R的最大阻值为50Ω
D.小灯泡L的额定功率为4.8W
A.要想让计数器更容易触发计数，可以增大R0的阻值
B.要想让计数器更容易触发计数，可以减小电源电压
C.为保证电子计数器有效工作，电阻R0最小值为600Ω
D.若R0最小，当磁铁与磁敏电阻Rs离得最远时，Rs消耗的电功率为2.4W
如图所示，电源电压为4.5V，电压表量程为“0～3V”，电流表量程为“0～0.6A”，滑动变阻器规格为“10Ω 1A”，小灯泡L标有“2.5V 1.25W”（灯丝电阻不变）。在保证小灯泡L电流不超出额定电流的情况下，移动滑动变阻器的滑片，下列说法正确的是A.只有②、④正确
C.只有②、③正确
B.只有①、④正确
D.只有①、③正确
某商场为了统计出入商场的人流量，在大门前安装计数装置，有人经过大门时计数一次，简化电路图如图甲所示。其中S为红外线发射器，R1为光敏电阻，闭合开关，有人经过大门时会挡住射向R1的红外线，R1的阻值会变大，R0为定值电阻，某一时段电压表示数随时间变化的图像如图乙所示。已知电源电压恒为3V，R0的阻值为30Ω。则下列说法正确的是（ ）
A.电压表的示数为2V时，计数器会计数一次
B.有人经过大门时，R1的阻值为40Ω
C.无人经过大门时，电路的总功率为0.1W
D.有人经过大门和无人经过大门时R1的阻值之比为4：1
A.电路中定值电阻R2无意义，可删除
B.所称物重增大时，定值电阻R2的电功率减小
C.电源电压为6V
D.当电子秤示数为2kg时，电路中的电流为0.2A
A.电源电压为12V
B.R0的阻值为20Ω
C.灯泡L的额定功率为6W
D.开关都闭合时，电路的最大功率为6.6W
