19897. （2021•陕西省•真题）某型号煎烤机有上下两个加热盘，由两个开关控制其工作状态。R₁为下盘电热丝，R₂为上盘电热丝，两电热丝阻值相等，煎烤机的最大额定功率为2200W。如图为煎烤机的内部简化电路图（不考虑温度对电热丝阻值的影响）。

（1）按照安全用电的要求，将a、b两点接入家庭电路，完成连线。
（2）煎烤机正常工作时电路中的最大电流是多少？以最大额定功率工作时，1min消耗多少电能？
（3）电热丝R₁的阻值是多大？

共享时间:2021-07-12 难度:4

纠错

下载

相似

组卷

[考点]

电功率与电压、电流的关系，欧姆定律的应用，电功与电能的计算，电功率的计算，

[答案]

答案详见解答

[解析]

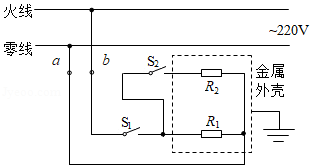

解：（1）开关接入电路时应与火线相连，所以a接火线，b接零线；如图：

；
（2）煎烤机正常工作时电路中的最大电流：I＝

＝

＝10A，
以最大额定功率工作时，1min消耗的电能：W＝Pt＝2200W×60s＝132000J；
（3）两开关都闭合，两电阻并联接入电路，并联电路各并联支路两端电压相等，两电热丝阻值相等，由P＝

可知两电阻丝的功率相等，
电路总功率等于各部分功率之和，所以电热丝R₁的功率：P₁＝

P＝

×2200W＝1100W，
电热丝R₁的阻值：R₁＝

＝

＝44Ω。
答：（1）见上图；
（2）煎烤机正常工作时电路中的最大电流是10A；
以最大额定功率工作时，1min消耗的电能为132000J；
（3）电热丝R₁的阻值是44Ω。

[点评]

本题考查了"欧姆定律的应用,家庭电路的连接,电功与电能的计算,电功率与电压、电流的关系,电功率的计算"，属于"难典题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

21690. （2021•交大附中•三模）如图甲所示是某款水位自动测控仪的测量原理图，电源电压U恒为12V，定值电阻R₀=10Ω，R₁为一竖直固定光滑金属棒，总长30cm，阻值为15Ω，其接入电路的阻值与长度成正比。弹簧上端固定，滑片P固定在弹簧下端且与R₁接触良好，滑片及弹簧的阻值、重力均不计。圆柱体M通过无伸缩的轻绳挂在弹簧下端，重60N，高50cm，底面积为80cm²。当水位处于最高位置A时，M刚好浸没在水中，此时滑片P恰在R₁最上端；当水位降至最低位置B时，M的下表面刚好离开水面。已知弹簧所受拉力F与其伸长量△L的关系如图乙所示。闭合开关S，求：（已知ρ_水=1.0×10³kg/m³，g取10N/kg）
$德优题库$
（1）电路中R₀的作用是；
（2）当水位处于位置A时，电压表的示数；
（3）当水位处于位置A时，此时弹簧的伸长量；
（4）水位降至B时，此时电路消耗的电功率。

共享时间:2021-07-22 难度:1 相似度:1.5

解析

纠错

下载

组卷

16440. （2017•西工大附中•模拟） “光强”是表示光的强弱程度的科学量。照射光越强，光强越大。光强符号用E表示，国际单位为坎德拉（cd）。如图甲为光敏电阻的实物和元件符号，图乙为某种光敏电阻的阻值R与光强E间的关系图，图丙为小金利用这种光敏电阻所设计的电路。已知电源电压为6V，小灯泡L标有“6V6W”字样，灯丝的电阻随温度的变化而变化。

（1）分析上述资料，可以看出这种光敏电阻的阻值随光强的增大而　　（选填“增大”或“减小”）。
（2）求小灯泡正常发光时的电流。
（3）光敏电阻接收光强为3坎德拉的光照射时，闭合开关，测得电路中的电流为0.6A，求此时小灯泡的电阻。
（4）某次实验中测得小灯泡两端电压为1.5V，光敏电阻消耗的功率为2.25W，求此时光敏电阻接收到光的光强。

共享时间:2017-03-05 难度:4 相似度:1.5

解析

纠错

下载

组卷

19409. （2016•陕西省•真题）如图1为一款利用高温水蒸气熨烫衣服的便携式挂烫机，它的正常工作电压为220V，水箱装水最多0.3kg，加热功率有大小两个档位，设计师最初设计的内部电路有如图2甲、乙两种接法，其中电热丝R₁=56Ω，R₂=44Ω。

（1）高温水蒸气熨烫衣服时，水蒸气遇到衣服迅速　　成小水珠，放出热量，将衣服熨平（填物态变化名称）；
（2）如果选择甲电路，电路中最大电流为　　A，如果选择乙电路，电路中最大电流为　　A，由于两个电路中所选熔断器里的熔丝允许通过的最大电流为8.2A，故设计师最终选择了甲电路；（计算结果保留一位小数）
（3）请分别计算这款挂烫机两个档位的额定功率；
（4）若将水箱中0.22kg的水从25℃加热到100℃，挂烫机至少需要加热多长时间？[水的比热容c=4.2×10³J/（kg•℃）]。

共享时间:2016-07-08 难度:5 相似度:1.5

解析

纠错

下载

组卷

184914. （2023•高新一中•九上期中）科学小组的同学们受图1电子秤的启发，自行设计了一个电子秤，其原理如图2所示。电源电压U恒为4.5V，定值电阻的阻值为R₀，滑动变阻器R₁（A、B为其电阻丝两端）的最大阻值是40Ω，滑动触头固定在安放托盘的轻弹簧上，并能随轻弹簧一起自由滑动，已知滑动变阻器接入电路的阻值与接入电阻丝的长度成正比。当托盘中不放物体时，滑动触头指在A端，此时电压表的示数为零；当托盘中放某个物体时，滑动触头移到了AB的中点，此时电压表的示数为1.5V。
$德优题库$
（1）当托盘中物体加重时，电路中的电流将，电压表示数将（两空均选填“变大”、“变小”或“不变”）；
（2）当滑动触头移到AB的中点时，求电路中的电流大小；
（3）求定值电阻R₀的大小；
（4）若滑动触头从A移到B的过程中，弹簧缩短的长度与物体对托盘的压力成正比，同学们将电压表的刻度盘改为指示质量的刻度盘，如果每100g画一条刻度线，则指示质量的刻度是（选填“均匀”或“不均匀”）的。

共享时间:2023-11-21 难度:1 相似度:1.25

解析

纠错

下载

组卷

21594. （2021•铁一中学•二模）小明研究了家里的智能电热马桶（马桶盖如图甲），设计出如图乙所示的便座加热电路，通过开关S₁和S₂的不同接法组合，实现“高温挡、中温挡、低温挡”三种加热功能（见表）。图丙是坐便器的结构示意图，求：

S₁	断开	断开	闭合	闭合
S₂	接b	接a	接a	接b
功率	P₀=0	P_x	P₁=44W	P₂=132W

$德优题库$
（1）当排水阀处于30cm深处时，它受到水的压强为多大？
（2）求出R₂的阻值和表中的“P_x”。
（3）老年人在冬天坐上冰冷的马桶是很难受的，假设小洋想让马桶圈的温度升高6℃，则用“高温挡”加热的方式需要多长时间。[设马桶圈吸热效率为60%，马桶圈的质量m=600g，马桶圈材料的比热容c=0.44×10³J/（kg•℃）]。
（4）小明在不添加任何器材的基础上，对上述电路图进行改造，可以实现四个挡位的加热功能，请画出一种符合要求的电路图。

共享时间:2021-07-30 难度:2 相似度:1.25

解析

纠错

下载

组卷

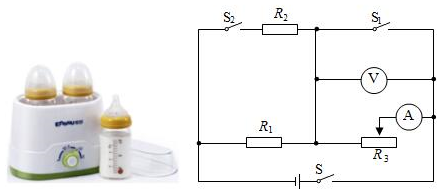

21226. （2020•交大附中•二模）如图，是一款各位奶爸奶妈的必备电器--暖奶器，其铭牌如下表，它有着高温消毒中温加热和低挡保温的功能。其等效电路结构如下图，已知：电源电压为36V，R₁和R₂为发热电阻，R₃是规格为“20Ω 5A“的滑动变阻器。S闭合，S₁，S₂均断开时，电器处于低温挡，移动滑片，可以手动调节低温挡的加热功率；S、S₁闭合，R₃均没有接入电路时，通过控制S₂的通断，可以使电器处于高温挡或中温挡。
$德优题库$

产品名称	暖奶器
额定电压	36V
额定容量	两个奶瓶
额定功率	高温挡	280W
	中温挡	180W
	低温挡	？

求：（1）当S、S₁、S₂闭合时，该暖奶器选用挡工作（选填“高温”、“中温“或“低温”）。
（2）电器以中温挡工作了5min，求此时电路中的电流大小？以及发热电阻产生的热量？
（3）R₂的电阻大小？
（4）电压表的量程为“0～24V”，电流表量程为“0～3A”，在不损坏电路元件的前提下，低温挡手动调节时R₁的加热功率范围？

共享时间:2020-08-03 难度:4 相似度:1.25

解析

纠错

下载

组卷

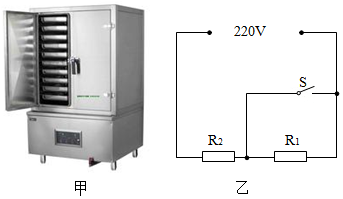

16420. （2017•西工大附中•七模）学校食堂每天利用电热蒸饭柜（如图甲所示）给我们提供香喷喷的米饭，其额定电压为220V，电热蒸饭柜分别为加热和保温两个挡位，其简化电路图如图乙所示，R₁电阻为45Ω，加热时的功率为4840W，求：
