如图所示为一种电子显示的握力计和它的工作原理示意图。电源电压不变，握力显示表是由电流表改装而成，定值电阻R2起保护电路作用，其电阻值为5Ω，不施加力时弹簧一端的滑片P在电阻R1的最上端，移动到最下端时施加的力最大（弹簧的电阻不计）。电路中电流变化的范围为0.1～0.6A，则下列说法正确的是（ ）
A.施加的力最大时电路中电流为0.6A
B.R1连入电路阻值变化范围是0～30Ω
C.电路消耗的总功率变化范围是0.3W～1.5W
D.R1消耗的最大功率为0.45W

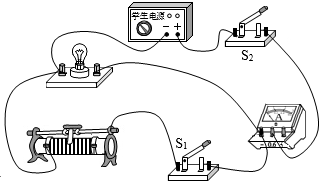

如图所示电路，滑动变阻器规格为“20Ω，1A”小灯泡的额定电压为4V，电流表的量程为“0～0.6A”。只闭合开关S2时，小灯泡正常发光，将滑动变阻器的滑片滑至阻值最大处，再闭合开关S1，电流表的示数为0.4A，在电路安全情况下，下列说法正确的是（ ）
A.当S1，S2均闭合时，电流表测的是小灯泡的电流
B.滑动变阻器接入电路的阻值范围是10～20Ω
C.小灯泡的额定功率为1.6W
D.电路的最大功率为0.8W
在如图-1所示电路中，电源电压不变，R0为定值电阻滑动变阻器的滑片P从b端移到a端的过程中，电压表与电流表的示数变化规律如图-2所示。下列说法中正确的是（ ）
A.电源电压为4V
B.定值电阻R0的阻值为10Ω
C.滑动变阻器的调节范围为10～20Ω
D.当滑片P位于a端时，电路的总功率最小
A.定值电阻R0的阻值为20Ω
B.电源电压为10V
C.只闭合开关S、S1，滑动变阻器的最大功率为0.9W
D.只闭合开关S、S2，为保证电路安全，滑动变阻器移动的阻值范围为10～50Ω
A.定值电阻R0的阻值为5Ω
B.滑动变阻器最大阻值6Ω
C.乙图阴影部分面积为2.88W
D.丙图b点的坐标为（2V，4.5W）
A.接入一个电压表时，电压表无示数
B.接入一段导线，2s内电阻R放热9J
C.接入一个6Ω的电阻Rab，电路总功率为6W
D.接入一个“2V，0.5A”的小灯泡（电阻不变），小灯泡会被烧坏

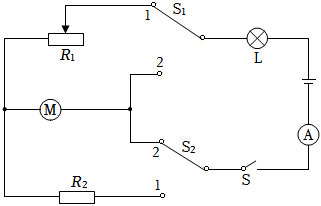

在学校举行的劳动技术成果汇报展示活动中，小强同学展示了一辆自己组装的玩具车，它具有“原地灯光秀”“调速前进”和“定速后退”三种工作模式。通过控制开关S1、S2和滑动变阻器R1来改变灯L的亮度，实现“原地灯光秀”；通过改变直流电动机的转动方向及转速，实现“调速前进”或“定速后退”，如图所示。已知电源电压不变，标有“0.6A”灯L的电阻不变且RL=10Ω，定值电阻R2=5Ω。当玩具车工作在“原地灯光秀”模式时，电流表A的最大示数为0.4A。关于下列结论：
地下车库、停车场极容易积累大量的一氧化碳气体，损害人体健康。一般情况下，一氧化碳浓度达到或超过30ppm时，需要进行排风处理。如图-1所示是小晋设计的一氧化碳自动报警装置的部分电路，R1为滑动变阻器，R为一氧化碳传感器，其阻值随一氧化碳浓度变化的关系如图-2所示，电源电压为4.5V，滑动变阻器滑片处于某一位置。当电压表示数升高到3V时，自动报警，启动排风系统。下列说法正确的是（ ）
A.电压表应该接在2位置处
B.滑动变阻器R1接入电路的阻值是15Ω
C.刚开始报警时，电路的总功率为0.45W
D.若要使自动报警浓度降低，可向左调节滑动变阻器滑片
学校科技展示活动中，小强同学展示了一辆自己组装的玩具车，它具有“原地灯光秀”“调速前进”和“定速后退”三种工作模式。通过控制开关S1、S2和滑动变阻器R1来改变灯L的亮度，实现“原地灯光秀”；通过改变直流电动机的转动方向及转速，实现“调速前进”或“定速后退”，如图所示。已知电源电压不变，标有“0.6A”灯L的电阻不变且RL=10Ω，定值电阻R2=15Ω。当玩具车工作在“原地灯光秀”模式时，电流表A的最大示数为0.4A。下列说法正确的是（ ）
A.电源电压为6V
B.S闭合，S1接2，S2接2时，玩具车处于“定速后退”模式
C.三种工作模式中，电路消耗的总功率不超过10W
D.该电路只能实现三种工作模式
一款门外测温报警装置的简化电路如图所示。门外来人用手按压图中左边力感电路中的压敏电阻R压，其阻值随压力的增大而变小。当定值电阻R1两端的电压U1≥1V时，将触发热感电路开关S2闭合。若热感电路中的电流I2≥0.2A时，则会触发另外的报警器（图中未画出）发出警报，门内人员即可通过报警提示决定是否开门。还可以通过调节滑动变阻器R2来设置不同的报警临界温度。已知两电路的电源电压均为6V，电压表量程为0～3V，电流表量程为0～0.6A，R1的阻值为6Ω，R2标有“50Ω，1A”，热敏电阻R热随温度的变化情况如表。下列有关描述正确的是（ ）| 温度/℃ | 35 | 35.5 | 36 | 36.5 | 37 | 37.5 | 38 | 38.5 | 39 |
| R热/Ω | 45 | 36.5 | 25 | 22 | 21.5 | 19 | 18 | 17 | 16.8 |
A.当门外来人用手按压压敏电阻R压时，力感电路中电压表示数随之变小
C.若仅向下移动滑动变阻器的滑片时，当R1两端的电压U1＜1V也会使S2闭合
B.当设置的报警临界温度为36.5℃时，滑动变阻器接入电路的阻值为8Ω
D.当电压表示数为1V时，力感电路消耗的总功率为6W
如图所示，电源电压和灯泡电阻不变，灯L标有“2.5V，1.25W”字样，滑动变阻器R0标有“30Ω，1A”字样，电流表量程为0～3A，电压表量程为0～3V。当闭合开关S2S3，断开S、S1时，电流表示数为1.8A；当闭合开关S、S3，断开S1、S2，滑动变阻器滑片P从最右端移动到某一位置时，R0连入的电阻减小了9Ω，此时灯泡恰好正常发光。在保证电路安全的情况下（不考虑灯丝电阻变化），下列说法正确的是（ ）
A.电源电压为14.4V
B.当闭合开关S、S3，断开S1、S2时，电流表示数变化范围为0.3A～0.5A
C.S断开，S1、S2、S3开关均闭合时，电路中的最大电流与最小电流之比为7：6
D.在保证电路安全的情况下，任意断开、闭合开关，电路消耗的最大功率为50.4W
如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω，0.5A”字样，滑动变阻器R2标有“20Ω，1A”字样，电流表量程为0～0.6A，电压表量程为0～3V。闭合开关S，在保证电路安全的情况下，以下判断正确的是（ ）A.①②③④均正确
C.只有①②③正确
B.只有①④正确
D.只有②③正确
在学校举行的科学技术成果汇报展示活动中，小强同学展示了一辆自己组装的玩具车，它具有“原地灯光秀”“调速前进”和“定速后退”三种工作模式。通过控制开关S1、S2和滑动变阻器R1来改变灯L的亮度，实现“原地灯光秀”；通过改变直流电动机的转动方向及转速，实现“调速前进”或“定速后退”，如图所示。已知电源电压不变，标有“0.6A”灯L的电阻不变且RL=10Ω，定值电阻R2=5Ω。当玩具车工作在“原地灯光秀”模式时，电流表A的最大示数为0.4A。关于下列结论：
A.该电路的电源电压为8V
B.灯泡正常发光时电阻为18Ω
C.灯泡的最小功率为3.5W
D.电路的功率范围为1.8W～4.5W
