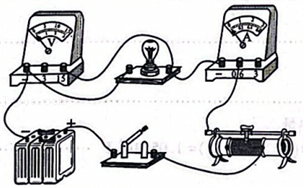

195096. （2024•长安区•一模）在“测定小灯泡的额定功率”实验中，小白同学想测量额定电压为3.8V、电阻约12Ω的小灯泡的额定功率，并设计了如图-1所示的电路，已知电源电压为6V。
$德优题库$
（1）检查时发现有一条导线未连接，请用笔画线代替导线将实物图连接完整。
（2）为了使实验能顺利进行，他应选用规格为        （填字母）的滑动变阻器连入电路。
A.“5Ω 0.5A”
B.“10Ω 0.5A”
C.“20Ω 0.1A”
（3）电路正确连接后，小白闭合开关，发现小灯泡不亮，电流表无示数，电压表有示数，出现这一故障的原因可能是        。
（4）排除故障后，继续进行实验移动滑动变阻器滑片到某一位置时，电压表的示数为2V，为了使小灯泡正常发光，则应向        （选填“左”或“右”）端移动滑片。小灯泡正常发光时电流表示数如图-2所示，则小灯泡的额定功率为        W。
（5）完成实验后，小白又想测量额定电流为I₀的小灯泡L₂的额定功率，于是设计了如图-3所示的电路，电源电压U不变，实验步骤如下：
①闭合开关S₁，移动滑动变阻器的滑片，使电流表的示数为I₀；
②同时闭合开关S₁、S₂，       ，读出电流表的示数为I；
③小灯泡L₂额定功率的表达式为P_额=       （用U、I₀、I表示）。

共享时间:2024-03-07 难度:1

纠错

下载

相似

组卷

[考点]

伏安法测量小灯泡的电功率，

[答案]

（1）见解答图；（2）B；（3）小灯泡断路；（4）右；1.14；（5）②保持滑动变阻器滑片的位置不变；③（U﹣

）I₀。

[解析]

解：（1）小灯泡额定电压为3.8V，故电压表选用大量程，将电压表并联在灯泡两端，如下图所示：

（2）已知小灯泡额定电压为3.8V，正常发光时电阻约为12Ω，则小灯泡正常发光时的电流约为：
I'＝

＝

≈0.32A；
根据串联电路电压规律结合欧姆定律可知，此时滑动变阻器接入电路的阻值为：
R_滑＝

＝

＝6.875Ω＞5Ω，所以滑动变阻器应选用“10Ω，0.5A”，即B；
（3）电路连接完成后，闭合开关，发现电流表无示数，小灯泡不亮，说明电路可能断路，电压表示数有示数，说明与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了，即小灯泡断路；
（4）排除故障后，继续进行实验移动滑动变阻器滑片到某一位置时，电压表的示数为2V，小于灯泡额定电压3.8V，为了测量小灯泡的额定功率，应增大灯泡两端电压，根据串联电路电压规律，应减小滑动变阻器两端电压，根据分压原理，应减小滑动变阻器接入电路的阻值，故应将滑动变阻器的滑片向右端移动；
由图﹣2可知，当灯泡两端电压为3.8V时，通过灯泡的额定电流为0.3A，则小灯泡额定功率为：
P_L＝U_LI_L＝3.8V×0.3A＝1.14W；
（5）①闭合开关S₁，移动滑动变阻器的滑片，使电流表的示数为I₀；
②同时闭合开关S₁、S₂，不改变滑动变阻器滑片的位置，读出电流表的示数I；
③图丙中，只闭合开关S₁，移动滑片P，使电流表的示数为额定电流为I₀，此时灯泡正常发光；
再闭合开关S₂，灯短路，电路为变阻器的简单电路，不移动滑片P位置，记下电流表示数为I，由欧姆定律，则此时滑动变阻器的阻值R_滑＝

；
在第一次操作中，根据欧姆定律，则灯泡正常发光时滑动变阻器两端的电压：U_滑＝I₀R_滑＝

，根据串联电路电压的规律，灯泡的额定电压：
U_额＝U﹣U_滑＝U﹣

；，则灯泡的额定功率：P_额＝U_额I₀＝（U﹣

）I₀。
故答案为：（1）见解答图；（2）B；（3）小灯泡断路；（4）右；1.14；（5）②保持滑动变阻器滑片的位置不变；③（U﹣

）I₀。

[点评]

本题考查了"伏安法测量小灯泡的电功率，"，属于"基础题"，熟悉题型是解题的关键。
