如图甲所示的电路电源电压不变是定值电阻通过的电流与两端的电压关系如图乙所示当都是电流表且闭合断开时的示数为电路的总电阻为当都是电压表且都闭合时的示数为电路的总电阻为下列说法正确的是电阻的阻值为当都是电压表都闭合时与的功率之比为当都是电流表只闭合时两表示数之比为

首页 > 试题列表 > 单题解析

193605. （2024•铁一中学•四模） $德优题库$ 如图甲所示的电路，电源电压不变，R₁是定值电阻，通过R₂的电流与R₂两端的电压关系如图乙所示。当M、N都是电流表，且S₁闭合、S₂断开时，M的示数为0.4A，电路的总电阻为R′；当M、N都是电压表，且S₁、S₂都闭合时，N的示数为2V，电路的总电阻为R″。下列说法正确的是（　　）

A.电阻R₁的阻值为15Ω

B.R′：R″=6：25

C.当M、N都是电压表，S₁、S₂都闭合时、R₁与R₂的功率之比为1：3

D.当M、N都是电流表，只闭合S₁时、M、N两表示数之比为3：5

共享时间:2024-04-26 难度:5

纠错

下载

相似

组卷

[考点]

欧姆定律的应用，串并联的比例计算，欧姆定律的多状态计算，结合图像计算电功率，电功率的综合计算，

[答案]

[解析]

解：A、当M、N都是电流表，且S₁闭合、S₂断开时，两电阻并联，电流表M测通过R₂的电流，电流表N测干路电流，
由图乙可知，M的示数为0.4A，即通过R₂的电流为0.4A，R₂两端的电压为8V，由并联电路的电压特点可知，电源电压：U＝U_2并＝8V，
当M、N都是电压表，且S₁、S₂都闭合时，两电阻串联，电压表M测电源电压，电压表N测R₂两端的电压，
由图乙可知，N的示数为2V，即R₂两端的电压为2V，通过R₂的电流为0.2A，由串联电路的电流特点可知，此时电路中的电流：I_串＝I_2串＝0.2A，
由串联的电压特点可知，R₁两端的电压：U_1串＝U﹣U_2串＝8V﹣2V＝6V，
由欧姆定律可知，R₁的阻值：R₁＝

＝

＝30Ω，故A错误；
BD、两电阻并联时，通过R₁的电流：I_1并＝

＝

A，
由并联电路的电流特点可知，干路电流：I_并＝I_1并+I_2并＝0.4A+

A＝

A，
则当M、N都是电流表，只闭合S₁时、M、N两表示数之比：

＝

，故D正确；
由欧姆定律可知，两电阻并联时，电路的总电阻：R′＝

＝

＝12Ω，
两电阻串联时的电路的总电阻：R″＝

＝

＝40Ω，
则

＝

，故B错误；
C、由串联电路的电阻特点可知，R₂的阻值：R₂＝R″﹣R₁＝40Ω﹣30Ω＝10Ω，
由P＝UI＝I²R可知，R₁与R₂的功率之比：

＝

，故C错误。
故选：D。

[点评]

本题考查了"欧姆定律的应用，串并联的比例计算，欧姆定律的多状态计算，结合图像计算电功率，电功率的综合计算，"，属于"压轴题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

193438. （2024•师大附中•九模）图甲中R₀为定值电阻，电源电压保持不变。滑动变阻器R₁标有“20Ω 1A”字样，电流表量程0-0.6A，灯泡L的额定电流是0.5A。当开关S₁、S₂都断开或都闭合两种情况中，移动滑片P（所有元件都安全）得到了两次电流表示数与R₁阻值变化关系的图像（如图乙所示），灯泡在工作时正常发光。下列说法中正确的是（　　）?
$德优题库$

A.电源电压为12V

B.R₀的阻值为20Ω

C.灯泡L的额定功率为6W

D.开关都闭合时，电路的最大功率为6.6W

共享时间:2024-06-25 难度:4 相似度:1.8

解析

纠错

下载

组卷

187984. （2025•师大附中•九模）图甲中R₀为定值电阻，电源电压保持不变。滑动变阻器R₁标有“20Ω 1A”字样，电流表量程0-0.6A，灯泡L的额定电流是0.5A。当开关S₁、S₂都断开或都闭合两种情况中，移动滑片P（所有元件都安全）得到了两次电流表示数与R₁阻值变化关系的图像（如图乙所示），灯泡在工作时正常发光。下列说法中正确的是（　　）?
$德优题库$

A.电源电压为12V

B.R₀的阻值为20Ω

C.灯泡L的额定功率为6W

D.开关都闭合时，电路的最大功率为6.6W

共享时间:2025-06-29 难度:4 相似度:1.8

解析

纠错

下载

组卷

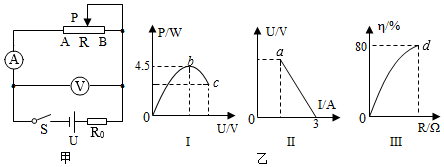

195229. （2024•铁一中学•二模）如图甲所示，电源的电压U=6V，R₀为定值电阻，闭合开关S，滑动变阻器的滑片P从A端滑至B端的过程中，电路中的一些物理量的变化规律如图乙所示：图Ⅰ描述滑动变阻器的功率随其两端电压的变化规律，图Ⅱ描述电压表示数随电流表示数的变化规律，图Ⅲ描述效率（滑动变阻器消耗的功率与电路消耗总功率之比）随滑动变阻器电阻的变化规律，电表、导线对电路的影响不计。则下列说法正确的是（　　）
$德优题库$

A.定值电阻R₀的阻值为5Ω

B.滑动变阻器最大阻值6Ω

C.Ⅰ图上b点的坐标（4V，4.5W）

D.Ⅱ图上经过a点的两条虚线与坐标轴围成的长方形面积为2.88W

共享时间:2024-03-27 难度:3 相似度:1.6

解析

纠错

下载

组卷

193629. （2024•铁一中学•七模） $德优题库$ 在学校举行的劳动技术成果汇报展示活动中，小强同学展示了一辆自己组装的玩具车，它具有“原地灯光秀”“调速前进”和“定速后退”三种工作模式。通过控制开关S₁、S₂和滑动变阻器R₁来改变灯L的亮度，实现“原地灯光秀”：通过改变直流电动机的转动方向及转速，实现“调速前进”或“定速后退”，如图所示。已知电源电压不变，标有“0.6A”灯L的电阻不变且R_L=10Ω，定值电阻R₂=5Ω。当玩具车工作在“原地灯光秀”模式时，电流表A的最大示数为0.4A。关于下列结论：
①电源电压为9V
②玩具车“调速前进”时，电流表A的最大示数小于0.6A
③玩具车“定速后退”时，电路消耗的总功率小于2.4W
④S闭合，S₁接1，S₂接2时，玩具车处于“原地灯光秀”模式
其中正确的是（　　）

A.①③

B.②④

C.①④

D.②③

共享时间:2024-06-05 难度:3 相似度:1.6

解析

纠错

下载

组卷

193390. （2024•师大附中•四模）为防止燃气泄漏，许多家庭都安装了燃气泄漏自动保护装置。当泄漏的燃气达到一定浓度时，燃气阀门自动关闭。图甲为小伟设计的模拟电路示意图，图中两个虚线框一个接气敏电阻R、一个接定值电阻R₀。已知电源电压恒为6V，气敏电阻R的阻值与燃气浓度的关系如图乙所示。当燃气浓度升高到0.4%时，燃气装置阀门两端电压恰好增大至2V，燃气管道阀门自动关闭（不考虑燃气管道阀门对电路的影响）。下列说法正确的是（　　）
$德优题库$

A.气敏电阻R应接在虚线框1处

B.接入定值电阻R₀的阻值为5Ω

C.当燃气浓度为0.1%时，电路中消耗的电功率为1.44W

D.若虚线框内两元件对调，阀门自动关闭时的燃气浓度为0.6%

共享时间:2024-04-24 难度:3 相似度:1.6

解析

纠错

下载

组卷

194089. （2024•高新三中•三模） $德优题库$ 如图-1所示的电路，电源电压保持不变，滑动变阻器上标有“20Ω，2A”，闭合开关S，调节滑动变阻器的滑片，使其从最右端向左滑动到a点时，小灯泡恰好正常发光；在图-2中绘制出电流表与两电压表示数关系的图像。下列说法中正确的是（　　）

A.曲线甲是灯泡的电流-电压图像

B.小灯泡的正常发光时的电阻为25Ω

C.电路中的最小功率为4.8W

D.滑片在a点时，滑动变阻器与小灯泡的功率之比为5：1

共享时间:2024-04-10 难度:3 相似度:1.6

解析

纠错

下载

组卷

184359. （2023•交大附中•九上期末）如图甲所示的电路，电源电压保持不变，滑动变阻器上标有“20Ω 2A”，闭合开关S，调节滑动变阻器的滑片，使其从最右端向左滑到a点时，小灯泡恰好正常发光；在图乙中绘制出电流表与两电压表示数关系的图象；下列说法中正确的是（　　）
$德优题库$

A.滑片在a点时R的电阻为2.5Ω

B.滑片在a点时，滑动变阻器与小灯泡的功率之比为5：1

C.电路中的最小功率为4.8W

D.小灯泡的额定电功率为4W

共享时间:2023-02-02 难度:3 相似度:1.6

解析

纠错

下载

组卷

195061. （2024•师大附中•二模） $德优题库$ 如图-1所示的电路，电源电压保持不变，滑动变阻器上标有“20Ω，2A”，闭合开关S，调节滑动变阻器的滑片，使其从最右端向左滑动到a点时，小灯泡恰好正常发光；在图-2中绘制出电流表与两电压表示数关系的图像。下列说法中正确的是（　　）

A.曲线甲是灯泡的电流-电压图像

B.小灯泡的正常发光时的电阻为25Ω

C.电路中的最小功率为4.8W

D.滑片在a点时，滑动变阻器与小灯泡的功率之比为5：1

共享时间:2024-03-30 难度:3 相似度:1.6

解析

纠错

下载

组卷

195133. （2024•高新一中•四模）如图甲所示的电路，电源电压保持不变，滑动变阻器上标有“10Ω 1A”的字样，闭合开关S，调节滑动变阻器的滑片，使其从最右端向左移动到a点时，小灯泡恰好正常发光，在图乙中绘制出电流表与两电压表示数关系的图象，下列说法正确的是（　　）
$德优题库$

A.甲是小灯泡的电流-电压图像

B.电源电压为3V

C.小灯泡正常发光的功率是4W

D.滑片在a点时，小灯泡与滑动变阻器的功率之比为5：1

共享时间:2024-04-21 难度:3 相似度:1.6

解析

纠错

下载

组卷

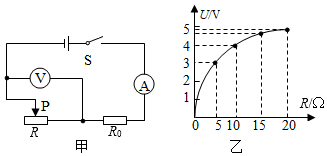

195157. （2024•西咸新区•一模）如图甲所示的电路，电源电压不变，R₀为定值电阻，R为滑动变阻器。闭合开关S，滑片P从一端滑到另一端的过程中，电压表示数随滑动变阻器阻值变化的关系如图乙所示。下列说法正确的是（　　）
$德优题库$

A.电源电压为5V

B.滑片从最左端向最右端滑动过程中，电流表示数变小

C.滑片滑动过程中，电压表示数与电流表示数之比不变

D.滑片移动过程中，滑动变阻器的最大功率为1.8W

共享时间:2024-03-10 难度:5 相似度:1.6

解析

纠错

下载

组卷

194235. （2024•西安三中•六模） $德优题库$ 如图甲所示的电路中，电源电压恒定。闭合开关，将滑动变阻器的滑片从最右端滑至灯泡正常发光的位置，电流表示数与电压表示数的关系如图乙所示，A、B两点的电功率P_A：P_B=1：8。则下列说法正确的是（　　）

A.滑片向左移动时，电压表V₁的示数变小

B.图乙中的曲线①表示灯泡的电流随电压变化关系

C.电源电压为9V

D.电路消耗的最大电功率为4.8W

共享时间:2024-05-30 难度:3 相似度:1.6

解析

纠错

下载

组卷

186954. （2025•铁一中学•五模）图甲中，电源电压为12V、电流表（0～0.6A）、电压表（0～15V）、滑动变阻器标有“？Ω，1A”字样，虚线框内是一个定值电阻或是一个小灯泡（6V，0.5A）闭合开关，在元件安全的情况下，使滑片P移动范围最大，得到滑动变阻器的I-U图像如图乙。则：①虚线框内是小灯泡；②电路的最大功率为6W；③虚线框内元件和滑动变阻器的功率相等时，滑动变阻器的阻值为10Ω；④滑动变阻器最大阻值为20Ω。以上结论正确的有（　　）
$德优题库$

A.③④

B.②③

C.①②

D.①④

共享时间:2025-05-06 难度:2 相似度:1.4

解析

纠错

下载

组卷

187072. （2025•新城区•一模）在图甲电路中，电源电压恒定，R₁为滑动变阻器，R₂为定值电阻。开关闭合后，将滑动变阻器的滑片从一端移至另一端的过程中，变阻器的电功率P随其阻值R₁的变化关系如图乙所示。下列对电路的表述中，正确的是（　　）
$德优题库$

A.R₂的阻值为5Ω

B.电源电压为9V

C.R₂的最大功率为9W

D.电流表示数的变化范围为0.75～1.5A

共享时间:2025-03-04 难度:2 相似度:1.4

解析

纠错

下载

组卷

187578. （2025•高新一中•四模） $德优题库$ 一款门外测温报警装置的简化电路如图所示。门外来人用手按压图中左边力感电路中的压敏电阻R_压，其阻值随压力的增大而变小。当定值电阻R₁两端的电压U₁≥1V时，将触发热感电路开关S₂闭合。若热感电路中的电流I₂≥0.2A时，则会触发另外的报警器（图中未画出）发出警报，门内人员即可通过报警提示决定是否开门。还可以通过调节滑动变阻器R₂来设置不同的报警临界温度。已知两电路的电源电压均为6V，电压表量程为0～3V，电流表量程为0～0.6A，R₁的阻值为6Ω，R₂标有“50Ω，1A”，热敏电阻R_热随温度的变化情况如表。下列有关描述正确的是（　　）

温度/℃	35	35.5	36	36.5	37	37.5	38	38.5	39
R_热/Ω	45	36.5	25	22	21.5	19	18	17	16.8

A.当门外来人用手按压压敏电阻R_压时，力感电路中电压表示数随之变小

C.若仅向下移动滑动变阻器的滑片时，当R₁两端的电压U₁＜1V也会使S₂闭合

B.当设置的报警临界温度为36.5℃时，滑动变阻器接入电路的阻值为8Ω

D.当电压表示数为1V时，力感电路消耗的总功率为6W

共享时间:2025-04-28 难度:2 相似度:1.4

解析

纠错

下载

组卷

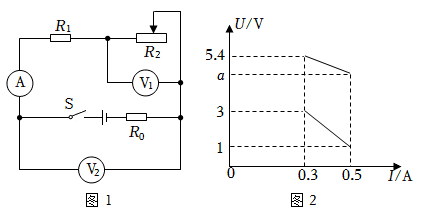

194138. （2024•滨河中学•七模）如图1所示，电源电压保持不变，R₀、R₁均为定值电阻，R₂为滑动变阻器，闭合开关，移动滑动变阻器滑片并记录数据，两电压表示数随电流表示数变化的图像如图2所示，则下列说法不正确的是（　　）
