＝10Ω，故B错误；

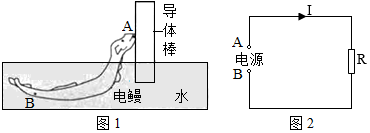

A.A点相当于电源的负极
B.此次电鳗放电的电压为10V
C.此次电鳗放电的功率为2W
D.若某次电鳗跃起的高度变高，则电路中电阻不变
如图所示，电源电压和灯泡电阻不变，灯L标有“2.5V，1.25W”字样，滑动变阻器R0标有“30Ω，1A”字样，电流表量程为0～3A，电压表量程为0～3V。当闭合开关S2S3，断开S、S1时，电流表示数为1.8A；当闭合开关S、S3，断开S1、S2，滑动变阻器滑片P从最右端移动到某一位置时，R0连入的电阻减小了9Ω，此时灯泡恰好正常发光。在保证电路安全的情况下（不考虑灯丝电阻变化），下列说法正确的是（ ）
A.电源电压为14.4V
B.当闭合开关S、S3，断开S1、S2时，电流表示数变化范围为0.3A～0.5A
C.S断开，S1、S2、S3开关均闭合时，电路中的最大电流与最小电流之比为7：6
D.在保证电路安全的情况下，任意断开、闭合开关，电路消耗的最大功率为50.4W

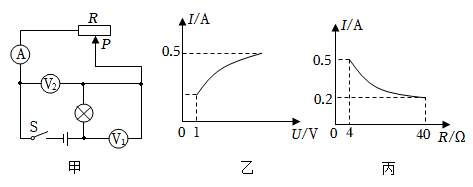

A.电源电压为14V
B.小灯泡L正常发光时的电阻为40Ω
C.滑动变阻器R的最大阻值为50Ω
D.小灯泡L的额定功率为4.8W

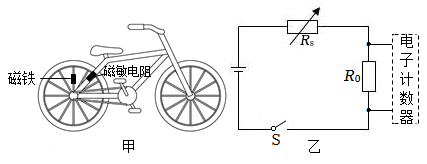

A.要想让计数器更容易触发计数，可以增大R0的阻值
B.要想让计数器更容易触发计数，可以减小电源电压
C.为保证电子计数器有效工作，电阻R0最小值为600Ω
D.若R0最小，当磁铁与磁敏电阻Rs离得最远时，Rs消耗的电功率为2.4W

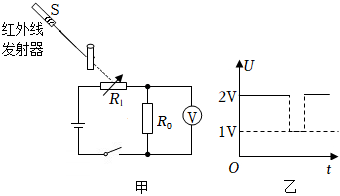

某商场为了统计出入商场的人流量，在大门前安装计数装置，有人经过大门时计数一次，简化电路图如图甲所示。其中S为红外线发射器，R1为光敏电阻，闭合开关，有人经过大门时会挡住射向R1的红外线，R1的阻值会变大，R0为定值电阻，某一时段电压表示数随时间变化的图像如图乙所示。已知电源电压恒为3V，R0的阻值为30Ω。则下列说法正确的是（ ）
A.电压表的示数为2V时，计数器会计数一次
B.有人经过大门时，R1的阻值为40Ω
C.无人经过大门时，电路的总功率为0.1W
D.有人经过大门和无人经过大门时R1的阻值之比为4：1
如图-1所示，R是光敏电阻，R0是阻值为10kΩ的定值电阻，电源电压U为9V。照度（光照越强，照度越大，单位为Lux）表由量程为0～3V的电压表改装而成，光敏电阻R的阻值与光的照度关系图像如图-2所示。下列说法正确的是（ ）
A.当照度增大时，R的阻值变大
B.当照度减小时，电压表的示数增大
C.照度表能够测量的最大照度为1.2Lux
D.该电路消耗的最大电功率为2.7W

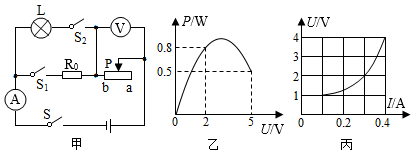

A.定值电阻R0的阻值为20Ω
B.电源电压为10V
C.只闭合开关S、S1，滑动变阻器的最大功率为0.9W
D.只闭合开关S、S2，为保证电路安全，滑动变阻器移动的阻值范围为10～50Ω

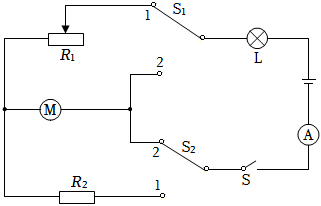

在学校举行的科学技术成果汇报展示活动中，小强同学展示了一辆自己组装的玩具车，它具有“原地灯光秀”“调速前进”和“定速后退”三种工作模式。通过控制开关S1、S2和滑动变阻器R1来改变灯L的亮度，实现“原地灯光秀”；通过改变直流电动机的转动方向及转速，实现“调速前进”或“定速后退”，如图所示。已知电源电压不变，标有“0.6A”灯L的电阻不变且RL=10Ω，定值电阻R2=5Ω。当玩具车工作在“原地灯光秀”模式时，电流表A的最大示数为0.4A。关于下列结论：
一款门外测温报警装置的简化电路如图所示。门外来人用手按压图中左边力感电路中的压敏电阻R压，其阻值随压力的增大而变小。当定值电阻R1两端的电压U1≥1V时，将触发热感电路开关S2闭合。若热感电路中的电流I2≥0.2A时，则会触发另外的报警器（图中未画出）发出警报，门内人员即可通过报警提示决定是否开门。还可以通过调节滑动变阻器R2来设置不同的报警临界温度。已知两电路的电源电压均为6V，电压表量程为0～3V，电流表量程为0～0.6A，R1的阻值为6Ω，R2标有“50Ω，1A”，热敏电阻R热随温度的变化情况如表。下列有关描述正确的是（ ）| 温度/℃ | 35 | 35.5 | 36 | 36.5 | 37 | 37.5 | 38 | 38.5 | 39 |
| R热/Ω | 45 | 36.5 | 25 | 22 | 21.5 | 19 | 18 | 17 | 16.8 |
A.当门外来人用手按压压敏电阻R压时，力感电路中电压表示数随之变小
C.若仅向下移动滑动变阻器的滑片时，当R1两端的电压U1＜1V也会使S2闭合
B.当设置的报警临界温度为36.5℃时，滑动变阻器接入电路的阻值为8Ω
D.当电压表示数为1V时，力感电路消耗的总功率为6W
A.接入一个电压表时，电压表无示数
B.接入一段导线，2s内电阻R放热9J
C.接入一个6Ω的电阻Rab，电路总功率为6W
D.接入一个“2V，0.5A”的小灯泡（电阻不变），小灯泡会被烧坏

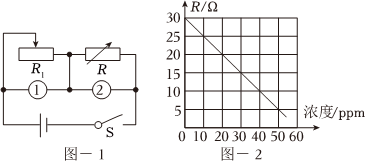

地下车库、停车场极容易积累大量的一氧化碳气体，损害人体健康。一般情况下，一氧化碳浓度达到或超过30ppm时，需要进行排风处理。如图-1所示是小晋设计的一氧化碳自动报警装置的部分电路，R1为滑动变阻器，R为一氧化碳传感器，其阻值随一氧化碳浓度变化的关系如图-2所示，电源电压为4.5V，滑动变阻器滑片处于某一位置。当电压表示数升高到3V时，自动报警，启动排风系统。下列说法正确的是（ ）
A.电压表应该接在2位置处
B.滑动变阻器R1接入电路的阻值是15Ω
C.刚开始报警时，电路的总功率为0.45W
D.若要使自动报警浓度降低，可向左调节滑动变阻器滑片
dyczwuyn
2025-06-29
初中物理 | | 选择题
纠错
收藏
下载
相似
组卷
解析
如图所示，电源电压为6V，定值电阻R=4Ω，在a、b两点间接入以下装置后，闭合开关S。下列说法正确的是（ ）
