可知，此时滑动变阻器R两端的电压：UR＝IR＝0.3A×20Ω＝6V，
可知，滑片在a点时变阻器接入电路的电阻为：Ra＝
＝
＝5Ω，故A错误；
＝
＝
＝
＝
，故B错误。
如图-1所示的电路，电源电压保持不变，滑动变阻器上标有“20Ω，2A”，闭合开关S，调节滑动变阻器的滑片，使其从最右端向左滑动到a点时，小灯泡恰好正常发光；在图-2中绘制出电流表与两电压表示数关系的图像。下列说法中正确的是（ ）
A.曲线甲是灯泡的电流-电压图像
B.小灯泡的正常发光时的电阻为25Ω
C.电路中的最小功率为4.8W
D.滑片在a点时，滑动变阻器与小灯泡的功率之比为5：1
地下车库、停车场极容易积累大量的一氧化碳气体，损害人体健康。一般情况下，一氧化碳浓度达到或超过30ppm时，需要进行排风处理。如图-1所示是小晋设计的一氧化碳自动报警装置的部分电路，R1为滑动变阻器，R为一氧化碳传感器，其阻值随一氧化碳浓度变化的关系如图-2所示，电源电压为4.5V，滑动变阻器滑片处于某一位置。当电压表示数升高到3V时，自动报警，启动排风系统。下列说法正确的是（ ）
A.电压表应该接在2位置处
B.滑动变阻器R1接入电路的阻值是15Ω
C.刚开始报警时，电路的总功率为0.45W
D.若要使自动报警浓度降低，可向左调节滑动变阻器滑片
A.电源电压为14V
B.小灯泡L正常发光时的电阻为40Ω
C.滑动变阻器R的最大阻值为50Ω
D.小灯泡L的额定功率为4.8W
如图甲所示，电源电压保持不变，定值电阻R0=10Ω。闭合开关S，在保证电路安全的前提下，将滑动变阻器的滑片P从最右端开始最大限度地向左端调节，两电压表示数与电流表示数变化的图像如图乙所示。下列说法正确的是（ ）
A.电源电压为3V
B.AB图线对应的是电压表V1示数变化
C.滑动变阻器的最大阻值为50Ω
D.电路消耗的最大功率为3.6W
A.A点相当于电源的负极
B.此次电鳗放电的电压为10V
C.此次电鳗放电的功率为2W
D.若某次电鳗跃起的高度变高，则电路中电阻不变
如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω，0.5A”字样，滑动变阻器R2标有“20Ω，1A”字样，电流表量程为0～0.6A，电压表量程为0～3V。闭合开关S，在保证电路安全的情况下，以下判断正确的是（ ）A.①②③④均正确
C.只有①②③正确
B.只有①④正确
D.只有②③正确
为防止燃气泄漏，许多家庭都安装了燃气泄漏自动保护装置。当泄漏的燃气达到一定浓度时，燃气阀门自动关闭。图甲为小伟设计的模拟电路示意图，图中两个虚线框一个接气敏电阻R、一个接定值电阻R0。已知电源电压恒为6V，气敏电阻R的阻值与燃气浓度的关系如图乙所示。当燃气浓度升高到0.4%时，燃气装置阀门两端电压恰好增大至2V，燃气管道阀门自动关闭（不考虑燃气管道阀门对电路的影响）。下列说法正确的是（ ）
A.气敏电阻R应接在虚线框1处
B.接入定值电阻R0的阻值为20Ω
C.当燃气浓度为0.1%时，电路中消耗的电功率为1.44W
D.若R0适当增大，燃气管道阀门自动关闭时燃气浓度会降低
A.定值电阻R0的阻值为5Ω
B.滑动变阻器最大阻值6Ω
C.乙图阴影部分面积为2.88W
D.丙图b点的坐标为（2V，4.5W）
?
A.电压表的示数随测量物体质量增大而减小
B.闭合开关，当待测物体的质量为400g时，电压表的示数为0.48V
C.当滑片P位于AB中间位置时，电路消耗的功率为3.2W
D.如图丙若利用该电子秤直接测某液体质量，可将烧杯放上托盘后通过调节P2使电压表示数为零，再往烧杯中加入待测液体就可以直接从表盘上读出该液体质量
A.电路中定值电阻R2无意义，可删除
B.所称物重增大时，定值电阻R2的电功率减小
C.电源电压为6V
D.当电子秤示数为2kg时，电路中的电流为0.2A
某商场为了统计出入商场的人流量，在大门前安装计数装置，有人经过大门时计数一次，简化电路图如图甲所示。其中S为红外线发射器，R1为光敏电阻，闭合开关，有人经过大门时会挡住射向R1的红外线，R1的阻值会变大，R0为定值电阻，某一时段电压表示数随时间变化的图像如图乙所示。已知电源电压恒为3V，R0的阻值为30Ω。则下列说法正确的是（ ）
A.电压表的示数为2V时，计数器会计数一次
B.有人经过大门时，R1的阻值为40Ω
C.无人经过大门时，电路的总功率为0.1W
D.有人经过大门和无人经过大门时R1的阻值之比为4：1
A.要想让计数器更容易触发计数，可以增大R0的阻值
B.要想让计数器更容易触发计数，可以减小电源电压
C.为保证电子计数器有效工作，电阻R0最小值为600Ω
D.若R0最小，当磁铁与磁敏电阻Rs离得最远时，Rs消耗的电功率为2.4W
如图所示，电源电压为4.5V，电压表量程为“0～3V”，电流表量程为“0～0.6A”，滑动变阻器规格为“10Ω 1A”，小灯泡L标有“2.5V 1.25W”（灯丝电阻不变）。在保证小灯泡L电流不超出额定电流的情况下，移动滑动变阻器的滑片，下列说法正确的是A.只有②、④正确
C.只有②、③正确
B.只有①、④正确
D.只有①、③正确

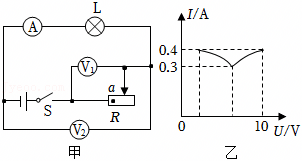

如图甲，R0为定值电阻，灯L标有“3V 1.5W”字样，电源电压U总保持不变。闭合开关S，滑动变阻器R的滑片从某一位置移到某一端的过程中，其接入电路的电阻改变了ΔR，电路消耗的总功率改变了ΔP，同时三只电表示数均发生变化。图乙中有OA、AB和BC三段图像，其中有两段反映了上述滑片移动过程中电压表V1和V2示数与电流表A示数的对应关系。下列说法中正确的是（ ）
A.ΔR为6.5Ω
C.ΔP为1.3W
B.U总为11V
D.OA是R0的U-I图像
