19013. （2017•师大附中•二模）小志同学利用图示装置来研究“凸透镜成像规律”。

（1）实验前，应调整烛焰、凸透镜和光屏三者的中心大致在　   　；
（2）如图1所示，当凸透镜位于光具座上A处时，恰好在光屏上成清晰的像，成的是　   　（选填“放大”、“缩小”或“等大”）的像。蜡烛燃烧一段时间后，烛焰的像将位于光屏中心的　   　方；
（3）小志同学多次改变物距，移动光屏直到光屏上得到清晰像时，记录并绘制了像距v和物距u之间关系的图象，如图3所示。该凸透镜的焦距是　   　cm；
（4）在保持（2）中蜡烛和光屏位置不变的情况下，将凸透镜向右移到B处（图中未标出），光屏上再次成清晰的像；
（5）在上述探究活动中，若已知蜡烛与光屏间的距离为L₀，与凸透镜第一次所在位置A间的距离为L，如图2所示。则该透镜焦距f　   　L（选填“＞”、“＜”或“＝”），透镜先后两次所在位置A、B之间的距离s＝　   　（用L₀、L表示）。
（6）若小志同学在图﹣1所示的凸透镜和蜡烛之间放了一副眼镜，发现光屏上原本清晰的像变模糊了，为了使像仍然清晰，他将光屏向靠近凸透镜的方向移动了适当的距离，那么，这副眼镜是　   　（选填“近视”或“远视”）眼镜。

共享时间:2017-03-05 难度:3

纠错

下载

相似

组卷

[考点]

探究凸透镜成像的规律，探究凸透镜成像实验仪器的摆放原则，探究凸透镜成像实验的成像原理，加装眼镜片，像距v和物距u之间的关系图像，

[答案]

答案详见解答

[解析]

解：
（1）实验前，首先应调节凸透镜、光屏和烛焰，使它们的中心大致在同一高度。这样烛焰的像才可以成在光屏的中央；
（2）蜡烛到凸透镜的距离小于光屏到凸透镜的距离，因此蜡烛到凸透镜的距离大于一倍焦距小于二倍焦距，即光屏上得到倒立、放大的实像，应用于投影仪；蜡烛燃烧一段时间后高度减小，由于所成像是倒立的，烛焰的像将位于光屏中心的上方；
（3）根据图象可知，当物距等于二倍距时成倒立等大实像，物距等于像距，都等于二倍焦距。分析图可知物距等于20cm时像距等于20cm，所以二倍焦距等于20cm，则焦距为10cm。
（4）在保持（2）中蜡烛和光屏位置不变的情况下，将凸透镜向右移到B处（图中未标出），相当于增大物距，减小像距，当光屏上再次成清晰的像时，此时应该物距大于二倍焦距，则所成像应该为倒立缩小的实像。
（5）在上述探究活动中，若已知蜡烛与光屏间的距离为L₀，与凸透镜第一次所在位置A间的距离为L，成倒立放大实像条件是f＜U＜2f，如图2所示，则该透镜焦距f＜L；当凸透镜移至B位置时，因为在光屏上出现清晰的像，根据光的可逆性原理，可以假设蜡烛在光屏位置时，像应成在原蜡烛位置，因此，光屏到透镜位置B的距离应为L，故透镜先后两次所在位置A、B之间的距离s＝L₀﹣2L；
（6）将一副眼镜放在蜡烛和凸透镜之间，结果光屏上原来清晰的像变模糊了，他只将光屏向靠近凸透镜的方向移动适当距离时，又在光屏上观察到蜡烛清晰的像。说明提前成像了，故放置的是使光线会聚的凸透镜，这种眼镜是用来矫正远视眼的。
故答案为：（1）同一高度；（2）放大；上；（3）10；（4）缩小；（5）＜；L₀﹣2L；（6）远视。

[点评]

本题考查了探究凸透镜成像的规律，探究凸透镜成像实验仪器的摆放原则，探究凸透镜成像实验的成像原理，加装眼镜片，像距v和物距u之间的关系图像，,属于典型题，熟悉知识点是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

176372. （2024•曲江一中•八上期末）石老师上课时拿个水晶球，让同学们透过它看远处倒立的建筑物的像，引起同学对凸透镜的成像的兴趣。为此老师让大家一起探究“凸透镜成像的规律”给同学们准备了凸透镜、凹透镜、光具座、蜡烛、光屏各一个，火柴盒。
$德优题库$
（1）曲小美在挑选透镜时，把两个透镜1、2分别正对太阳光，在光屏上出现了如图甲所示的光斑，你认为他应该选择        （选填“1”或“2”）透镜来进行实验，判断的依据是凸透镜对光有        作用。
（2）曲小美在实验中发现光屏上成的蜡烛的像偏上（如图乙所示）是因为忽略了实验前将烛焰、透镜中心、光屏中心调节到        。
（3）如图丙所示是小美通过实验得到的凸透镜的像距v和物距u关系的图象。由图象可知凸透镜的焦距是        cm。
（4）当烛焰距凸透镜35cm时，移动光屏，可在光屏上得到一个清晰、倒立、       的实像，生活中利用这原理制成的光学仪器是        （填“照相机”、“投影仪”或“放大镜”）。要使烛焰在光屏上所成的像变大，应保持透镜的位置不动，调节蜡烛的位置，同时将光屏        （填“靠近”或“远离”）透镜，直至得到清晰的像。
（5）实验中她不小心用纸把透镜下半部分遮住了，则她看到的光屏上所成的像的大小将        （选填“变大”、“变小”或“不变”）。如图乙，若此时将凸透镜位置不动，蜡烛和光屏位置互换，可以在光屏上看到一个倒立、       的像（选填“放大”“缩小”或“等大”）。
（6）实验后，该同学取下自己所戴的眼镜放在蜡烛与凸透镜之间靠近透镜的位置，光屏上原来清晰的像变模糊了，她将光屏向靠近透镜方向移动一段距离后，原来模糊的像又变清晰了，则说明该同学所戴的是        眼镜（选填“近视”或“远视”）。

共享时间:2024-02-03 难度:5 相似度:2

解析

纠错

下载

组卷

176466. （2024•碑林区•八上期末）用凸透镜、蜡烛、光屏和光具座等器材，探究凸透镜成像的规律。
$德优题库$
（1）如图所示，把蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛，将烛焰、凸透镜、光屏三者中心调到        。
（2）透镜的焦距是10cm,当蜡烛、透镜和光屏在图示位置时，在光屏上得到一个        、       的实像，在照相机和投影仪中，成像原理与此类似的是        。
（3）实验中，光屏上已经看到烛焰清晰的像，某同学用手指的指尖触摸凸透镜，则光屏上会出现        （选填“指尖的像”或“完整烛焰的像”）。
（4）在完成上一步实验后，某同学在蜡烛和凸透镜之间加了一个眼镜片，光屏上成的像不再清晰。保持其他元件不动，向远离凸透镜的方向适当移动光屏，又可在光屏上看到清晰的像，那么后加入的镜片为        （选填“近视”或”远视”）眼镜片。
（5）将光屏从如图所示的位置移动到80cm刻度线处，再将50cm处的凸透镜换成薄玻璃板，则在光屏上        （选填“能”或”不能”）出现烛焰的像。

共享时间:2024-02-22 难度:4 相似度:1.8

解析

纠错

下载

组卷

177307. （2017•高新一中•八上期末）某同学利用如图1所示装置来研究凸透镜成像规律。
$德优题库$
（1）如图1所示，实验时，应调整烛焰、凸透镜和光屏三者的中心在        ；
（2）如图1所示，当凸透镜位于光具座上A处时，恰好在光屏上成的是清晰、       （选填“倒立”、“正立”）的实像；
（3）蜡烛燃烧一段时间后，烛焰的像将位于光屏中央的        方（填“上”或“下”），为使像重新成在光屏的中央，可以将凸透镜向        （选填“上”或“下”）移；
（4）保持凸透镜位置不变，将蜡烛和光屏位置互换，光屏上能再次成清晰        （选填“放大”、“缩小”或“等大”）的像，原因是光在折射时        ；
（5）在蜡烛和凸透镜对调后，在透镜前又放置一眼镜（如图2所示），光屏上的像变模糊了，移动光屏使其远离透镜，像又清晰了。此眼镜是        （选填“近视”或“远视”）眼镜。如图3所示，有两束光照射会聚于b点，在虚线区域内放入该眼镜后，光将会聚于主光轴MN上的        点（选填“a”“b”或“c”）。

共享时间:2017-02-12 难度:4 相似度:1.8

解析

纠错

下载

组卷

176808. （2023•高新一中•八上期末）如图所示。是小玉利用实验室的光学器材探究凸透镜成像的规律。
$德优题库$
（1）小玉找到了一个焦距未知的凸透镜，用一束平行光正对凸透镜照射，移动光屏，直到光屏上出现最小最亮的光斑，如图甲所示，则凸透镜的焦距是        cm。
（2）实验时，调节烛焰、透镜和光屏三者中心在        ，目的是使像呈现在        。
（3）如图乙，将凸透镜固定在50cm刻度线处，蜡烛移动到20cm刻度线处，向        （填“靠近”或“远离”）凸透镜的方向移动光屏，直到出现烛焰倒立        的实像。
（4）某次实验中，小玉将自己的近视眼镜放在烛焰和透镜之间，调节光屏，在光屏上得到一个清晰的像。移去眼镜，光屏上的像变模糊了，为了再次在光屏上得到清晰的像，蜡烛和透镜的位置不变，可将光屏        （填“靠近”或“远离”）透镜。
（5）在实验过程中，光屏上得到清晰的像，突然，一只飞虫落到了凸透镜表面上，则光屏上出现        。
A.飞虫的像
B.飞虫的影子
C.仍是烛焰的像
（6）蜡烛燃烧一段时间后，光屏上的像位置偏高，小明将光具座左侧抬高，       （填“可以”或“不可以”）使像回到光屏中央。
（7）小玉为探究焦距不同的凸透镜成实像时，像的大小与焦距之间的关系，用三个焦距不同的凸透镜和一个“F”形LED光源（代替蜡烛）进行实验，实验记录如表：

凸透镜焦距/cm	物距a/cm	像距a'/cm	像的大小
5.0	15.0	7.5	较小
10.0	25.0	16.7	较大
15.0	35.0	26.3	最大

老师指出，根据小玉的实验记录，无法得出凸透镜成实像时，像的大小与焦距之间的关系，其原因是。

共享时间:2023-02-05 难度:4 相似度:1.8

解析

纠错

下载

组卷

176759. （2023•曲江二中•八上期末）用凸透镜、蜡烛、光屏和光具座等器材，探究凸透镜成像的规律。 $德优题库$
（1）如图所示，把蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛，将烛焰、凸透镜、光屏三者中心调到        。
（2）透镜的焦距是10cm,当蜡烛和透镜在如图所示位置时，移动光屏可以在光屏上得到一个倒立、       的实像，在照相机和投影仪中，成像原理与此类似的是        ；
（3）向右将蜡烛移至光具座35m刻度线处，移动光屏至某位置，烛焰在光屏上成一倒立、       （选填“缩小“，“放大”或“等大”）的像；
（4）实验中，光屏上已经看到烛焰清晰的像，某同学用手指的指尖触摸凸透镜，则光屏上会出现        （填“指尖的像”或“完整烛焰的像”）；
（5）在完成上一步实验后，某同学在蜡烛和凸透镜之间加了一个眼镜片，光屏上成的像不再清晰。保持其他元件不动，向远离凸透镜的方向适当移动光屏，又可在光屏上看到清晰的像，那么后加入的镜片为        （填“近视”或“远视”）眼镜片；
（6）将光屏在如图所示的位置上移到80cm刻度线处，再将50cm处的凸透镜换成薄玻璃板，光屏上        （填“能”或“不能”）出现烛焰的像。

共享时间:2023-02-05 难度:4 相似度:1.8

解析

纠错

下载

组卷

176520. （2024•西安九十九中•八上期末）如图所示，是探究凸透镜成像规律的实验。试回答下列问题：
$德优题库$
（1）他第一次测量焦距的实验如图一所示，则测得的焦距为        cm。
（2）图二此时光屏上成        、       的实像，       是根据这一成像规律制成的；若将光屏、蜡烛互换位置，此时光屏上成        、       的实像，       是根据这一成像规律制成的。
（3）将蜡烛向靠近透镜的方向移动（始终大于一倍焦距），则所成的像逐渐        （选填“变大”或“变小”），为了使像更清晰，应将光屏向        （选填“左”或“右”）移动。
（4）当烛焰在30cm时，光屏上得到烛焰清晰的像，此时若在烛焰和凸透镜中间添加一个近视眼镜，为了在光屏上得到清晰的像，可采取的措施是        。
（5）若小明换用另一个焦距凸透镜实验，得到的凸透镜的像距v和物距u关系的如图三所示，若保持蜡烛和凸透镜位置不变，则光屏应        （选填“靠近”或“远离”）凸透镜才能在光屏上成清晰的像，所成的像        （选填“变大”“变小”或“不变”）。

共享时间:2024-02-21 难度:4 相似度:1.8

解析

纠错

下载

组卷

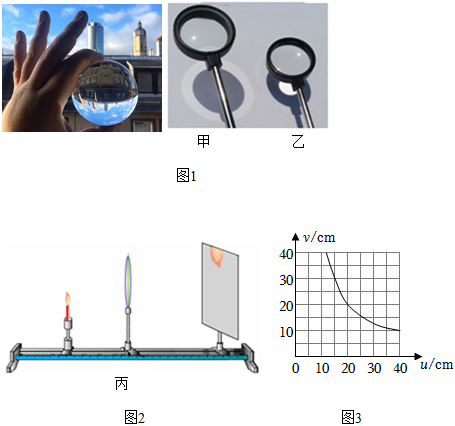

176419. （2024•铁一中学•八上期末）石老师上课时拿个水晶球，让同学们透过它看远处倒立的建筑物的像（如图1所示），引起同学对凸透镜的成像的兴趣。为此老师让大家一起探究“凸透镜成像的规律”给同学们准备了凸透镜、凹透镜、光具座、蜡烛、光屏各一个，火柴盒。
