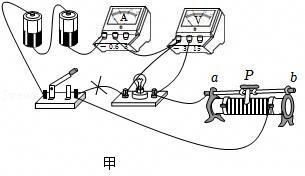

188199. （2024•逸翠园中学•十二模）小明用伏安法测量标有“2.5V”灯泡额定功率的实验中，连接了如图甲所示的电路。

（1）闭合开关后，移动滑动变阻器的滑片P，发现小灯泡不亮，经检查有一根导线连接错误，请你在电路中将连接错误的导线上打“×”，并补画出正确的连线；
（2）正确连接电路后，滑片P移动到某一位置时，电压表和电流表示数如图乙所示，小灯泡此时的电功率是　　 W；
（3）小明根据记录的多组数据绘制出小灯泡的I﹣U图像（图丙），分析评估时，小明对自己的实验产生了困惑，他认为：由欧姆定律I＝

知，I与U之间的变化关系是正比例函数，所以其图像理论上应该是过原点的一条直线，你认为出现图丙这种图像的原因是　                 　；
（4）小明用已有的器材、一个定值电阻R₀和另一块电压表，设计了如图丁所示电路图，也能测出灯泡的额定功率，实验如下，请你补充完整。
①连接好电路，将滑动变阻器的滑片调到b端；
②合上开关，移动滑片，使灯泡两端电压为　      　 V；
③再读出R₀两端的电压为U₀；
若实验操作正确，则灯泡的电功率表达式为P＝　                  　。
④其中虚线框内的元件组合体相当于　      　（选填“电阻箱”或“电流表”）。

共享时间:2024-07-20 难度:2

纠错

下载

相似

组卷

[考点]

伏安法测量小灯泡的电功率，用电压表和定值电阻测灯泡的电功率，

[答案]

（1）见解答图；（2）0.9；（3）灯丝的电阻随温度的升高而增大；（4）②2.5；③2.5V×

；④电流表。

[解析]

解：（1）原电路中，灯与变阻器并联，电压表串联在电路中是错误的，灯与变阻器串联，电压表与灯并联，如下所示：

；
（2）滑片P移动到某一位置时，小灯泡正常发光，此时电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.36A，则小灯泡此时的电功率是：
P＝UI＝2.5V×0.36A＝0.9W；
（3）灯丝的电阻随温度的升高而增大，不是一个定值，由欧姆定律I＝

可知，I与U之间的变化关系不是直线；
（4）①连接好电路，将滑动变阻器的滑片调到b端；
②合上开关，移动滑片，使灯泡两端电压为额定电压，即2.5V，让灯泡正常发光；
③再读出R₀两端的电压为U₀，根据串联电路电流特点结合欧姆定律，此时电路的电流为：
I＝I₀＝

；
灯泡的电功率表达式为：
P＝U_LI＝2.5V×

；
④电压表V₂测量出电阻R₀两端的电压，根据欧姆定律可算出电路的电流，因此电压表V₂与R₀并联起来作用相当于电流表。
故答案为：（1）见解答图；（2）0.9；（3）灯丝的电阻随温度的升高而增大；（4）②2.5；③2.5V×

；④电流表。

[点评]

本题考查了"伏安法测量小灯泡的电功率，用电压表和定值电阻测灯泡的电功率，"，属于"必考题"，熟悉题型是解题的关键。
