184910. （2023•高新一中•九上期中）下列是物理课堂做过的实验，请完成题目。
$德优题库$
（1）图甲是探究影响物体重力势能大小因素的实验现象，A、B、C是三个实心铁块（V_A=V_B＜V_C），通过比较图1和图2可以得出重力势能大小与        有关，       （选填“能”或“不能”）通过比较图2和图3的现象得出重力势能大小与质量无关。
（2）比较酒精和碎纸片热值大小时，我们选择了两套相同装置如图乙所示，在实验中应控制酒精和碎纸片的质量        （选填“相同”或“不同”），点燃后对等质量的水加热，直至酒精和碎纸片        （选填“燃烧完”或“燃烧相同的时间”），记录加热前后两支温度计的示数。
（3）探究串联电路电压规律时，我们按照图丙所示的电路图连接实物并进行测量，测完一组数据后，为了得到更普遍的规律，接下来的操作最合理的是        。
A.反复测量灯泡L₁和L₂两端的电压
B.换用不同规格的灯泡进行多次测量
（4）探究影响金属丝电阻大小的因素时，我们将金属丝的一半长度接入丁图的AB之间，再将整根金属丝对折接入，这是在探究金属丝的电阻与金属丝        的关系，实验中通过观察        （选填“小灯泡亮度”或“电流表示数”）变化判断金属丝阻值的变化更精准。

共享时间:2023-11-21 难度:4

纠错

下载

相似

组卷

[考点]

探究影响物体重力势能大小的因素，热值的简单计算，探究串联电路中的电压规律，探究影响电阻大小的因素，

[答案]

（1）高度；（2）不能；（2）相同；燃烧完；（3）B；（4）横截面积；电流表示数。

[解析]

解：（1）由题意可知，V_A＝V_B＜V_C，且三个实心铁块的密度相同，根据公式m＝ρV可知三个铁块的质量关系为：m_A＝m_B＜m_C，钉子进入沙堆越深，说明物体对钉子做的功越多，则物体原来具有的重力势能越大；
根据控制变量法可知通过比较图1和图2可以得出重力势能大小与高度有关；通过比较图2和图3的现象，同时改变高度和质量大小，无法探究重力势能与质量关系，故不能得出结论。
（2）根据控制变量法可知比较酒精和碎纸片热值大小时应控制酒精和碎纸片的质量相同；点燃后对等质量的水加热，直至酒精和碎纸片燃烧完；
（3）探究串联电路电压规律时，需换用不同规格的灯泡进行多次实验，寻找普遍规律，故选B；
（4）实验控制导体的长度和材料相同，改变导体的横截面积，所以探究金属丝的电阻与金属丝横截面积的关系，电阻阻值相差不大时，灯泡亮度变化不明显，所以实验通过观察电流表示数的变化判断金属丝阻值的变化更精准。
故答案为：（1）高度；（2）不能；（2）相同；燃烧完；（3）B；（4）横截面积；电流表示数。

[点评]

本题考查了"探究影响物体重力势能大小的因素，热值的简单计算，探究串联电路中的电压规律，探究影响电阻大小的因素，"，属于"综合题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

193496. （2024•西工大附中•六模） $德优题库$ 在“探究串联电路电压的规律”的实验时，设计了如图所示的电路。
（1）实验中应选择规格        （选填“相同”或“不同”）的小灯泡；
（2）小明刚连完最后一根导线，两灯就亮了，则小明在实验操作中的不当之处是：连接电路时，开关未处于        （选填“断开”或“闭合”）状态；
（3）如图所示，开关闭合后，电压表测灯L₁两端的电压，为了测量B、C两点间的电压，保持B点不动，只将接A点的线端改接到C点，则上述方法        填（“正确”或“不正确”）；
（4）排除故障后，正确实验得到的实验数据如表，分析实验数据可得出串联电路电压的特点。（写出关系式即可）。

U_AB/V	U_BC/V	U_AC/V
1.8	1.2	3.0

共享时间:2024-05-22 难度:1 相似度:1.2

解析

纠错

下载

组卷

184688. （2024•高新一中•九上期中）（1）如图甲所示，橡皮筋两头分别固定在罐子两端，中间系一个钩码，就制成了一个“魔罐”，“魔罐”能自动滚回来，在水平面上滚回的过程中弹性势能转化为        能；
（2）如图乙所示，电阻箱的读数为        Ω；
（3）如图丙所示是探究电阻大小与长度的关系实验，实验时需要保证这两根镍铬合金丝的        相同；
（4）如图丁所示，燃料完全燃烧放出的热量的多少是通过        （选填“温度计示数的变化”或“加热时间”）来反映的。
$德优题库$

共享时间:2024-11-12 难度:1 相似度:1.2

解析

纠错

下载

组卷

188148. （2024•唐南中学•六模） $德优题库$ 在“探究串联电路电压的特点”实验中。

实验序号	U_AB/V	U_BC/V	U_AC/V
1	2.4	1.4	3.8

（1）设计的实验电路图如图所示，根据电路图连接实物电路时，开关应处于        状态；
（2）实验中，应选择        （选填“相同”或“不同”）规格的灯泡；小明在连接电路过程中，发现电压表指针指向零刻度线左侧，这是因为        ；
（3）当测出灯L₁两端的电压后，为了节省时间，保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量灯L₂两端的电压。这样        （选填“能”或“不能”）测出灯L₂两端的电压；理由是        ；
（4）分别测出AB、BC、AC间的电压并记录在表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。请对该实验进行评价：       。

共享时间:2024-05-16 难度:1 相似度:1.2

解析

纠错

下载

组卷

187806. （2025•西北大附中•四模）小明同学在探究“串联电路电压的规律”实验中，设计了如图-1所示的电路。
$德优题库$
（1）实验前检查实验器材，小明发现电压表指针如图-2所示，原因是        。
（2）按图-1所示的电路图连接电路，用一只电压表分别测AB、BC、AC间的电压，每次拆接电压表时，开关应该是        （选填“断开”或“闭合”）的。
（3）接下来小明要用电压表测L₂两端的电压，连接实物图如图-3所示，图中只有一根导线连错了，请你在连错的导线上画“×”，并用笔画线代替导线将电路连接正确。
（4）正确连接好电路后，小明进行实验并把数据记录在如表中。分析实验数据可得实验结论：串联电路电源两端的电压        各部分电路两端电压之和。

U_AB/V	U_BC/V	U_AC/V
2.0	3.0	5.0
1.0	4.0	5.0

共享时间:2025-04-24 难度:1 相似度:1.2

解析

纠错

下载

组卷

187661. （2025•滨河中学•一模） $德优题库$ 用如图所示的装置，探究重力势能的大小与哪些因素有关时，为了更好地显示并比较重力势能的大小，甲同学想用橡皮泥代替沙子，乙同学想用海绵代替沙子，你认为更合适是（选填“甲”或“乙”）的方法。为了探究重力势能与质量的关系，要让质量不同的木块从高度下落。

共享时间:2025-03-06 难度:1 相似度:1.2

解析

纠错

下载

组卷

187636. （2025•高新三中•三模） $德优题库$ 小明实验小组在“探究串联电路电压的规律”实验中，设计了如图所示的电路。

实验次数	U_AB/V	U_BC/V	U_AC/V
1	2.6	1.9	4.5
2	2.3	2.2	4.5
3	2.9	1.6	4.5

（1）连接电路前，小明发现电压表指针如图所示，接下来他应对电压表进行的正确操作       。
（2）按照图连接电路时，开关应处于       状态。
（3）检查电路无误后闭合开关，用电压表分别测出A与B、B与C、A与C两点间的电压分别为U_AB、U_BC、U_AC，得到的数据记录在表格中，分析实验数据，可得到串联电路的电压特点是       （用U_AB、U_BC、U_AC表示）。
（4）小组成员小杨根据某一次实验数据即得出了实验结论，同学们对小杨获得实验结论的方法进行了评价，并提出了改进措施，你认为正确的是       。
A.小杨获得结论的方法正确，无需再进行改进
B.小杨获得结论的方法不科学，再做一次实验即可
C.小杨获得结论的方法不科学，应换规格不同的灯泡多次实验

共享时间:2025-04-13 难度:1 相似度:1.2

解析

纠错

下载

组卷

187373. （2025•曲江一中•二模） 49中某物理兴趣小组对最近学习的电学实验进行了复习。
$德优题库$
（1）小组首先探究了“影响导体电阻大小的因素”，用如图甲所示的器材进行实验，其中导体A、B、C是镍铬合金丝，D是锰铜合金丝；A、C、D长度相同，A、B、D横截面积相同。
为了探究导体电阻大小与长度的关系应选用导体。（选填A、B、C、D）
（2）完成以上实验后，小组在原有器材基础上又加入了电压表和滑动变阻器，探究“测量小灯泡电阻”的实验，小组按如图乙所示电路图连接电路，闭合开关前应将滑动变阻器的滑片移至最（填“左”或“右”）端。实验后将数据填入表中，分析表中的数据及实验现象可知：灯丝的电阻。

实验次数	发光情况	电压（V）	电流（A）	灯丝电阻（Ω）
1	很暗	1	0.22	4.5
2	暗	1.5	0.26	5.8
3	较亮	2	0.3	6.7
4	亮	2.5	0.34	7.4

（3）小组在以上实验的基础上，将小灯泡换为未知阻值的定值电阻，进行了“伏安法测电阻”的实验。小组成员多次调节滑动变阻器的滑片，记录实验数据如表。图丙为第1次实验电压表的示数，读数为 V。

实验次数	1	2	3
电压U/V		2.0	2.5
电流I/A	0.16	0.19	0.24
电阻R/Ω		10.5	10.4

利用实验数据，算出待测电阻的阻值为（结果保留小数点后一位）Ω。本实验进行了多次测量，其目的与下列（填字母代号）实验中多次测量的目的相同。
A.用刻度尺测量物理书的长度
B.探究并联电路电流的特点

共享时间:2025-03-30 难度:1 相似度:1.2

解析

纠错

下载

组卷

186848. （2025•师大附中•五模） $德优题库$ 生活中要严禁高空抛物，为什么呢？小明根据生活经验提出了如下猜想：
猜想一：高空抛出的物体的重力势能与物体的质量有关，质量越大，重力势能越大，危害越大。
猜想二：高空抛出的物体的重力势能与物体的高度有关，高度越大，重力势能越大，危害越大。
为了验证上述猜想，小明计划利用小桌、沙子、质量不同的铁块和刻度尺进行实验。如图1所示，将小桌桌腿朝下放在平整的沙面上，把铁块从距桌面某一高度由静止释放，撞击在桌面的中心部位，记录桌腿进入沙子的深度。按上述方案进行实验，实验数据如表所示。

序号	铁块的质量/kg	铁块下落位置距桌面的高度/m	桌腿进入沙子的深度/m
①	1	0.1	0.03
②	1	0.2	0.06
③	1	0.3	0.09
④	2	0.1	0.06
⑤	3	0.1	0.09

（1）本实验中研究的是        （选填“小方桌”“沙子”或“重物”）的重力势能；实验中通过比较        来判断物体重力势能的大小。
（2）为了验证猜想一需选择表中        （填实验序号）三组数据进行分析。
（3）分析表中①②③的实验数据，可得出结论：质量相同，高度越大，物体重力势能        。
（4）结合本实验所学知识，分析如图3所示水电站的水坝，发电机安装在        （选填“C”或“D”）位置较为合理。

共享时间:2025-05-10 难度:1 相似度:1.2

解析

纠错

下载

组卷

184886. （2023•蓝田县•九上期中） $德优题库$ 小明利用如图所示的电路进行“探究电阻的大小与什么因素有关”的实验。电路中，三根金属丝的长度相同，接a的锰铜合金与接b的镍铬合金丝粗细相同，接c的镍铬合金丝比较细。
（1）在实验中，通过比较来判断接入电路中金属丝电阻的大小，这里采用的物理研究方法是。
（2）用导线把接线柱M分别与a、b连接时，是探究电阻大小与导体的关系。要探究电阻大小与导体粗细的关系，应把接线柱M分别与连接。

共享时间:2023-11-16 难度:1 相似度:1.2

解析

纠错

下载

组卷

193953. （2024•陆港中学•六模）家里装修时小明发现电工师傅在墙壁里埋线时，挑选非常粗的铜导线且导线与导线之间连接时，往往打一个漂亮的结。于是他设计了如下实验，请帮助他完成：
$德优题库$
（一）探究导体的电阻大小与哪些因素有关

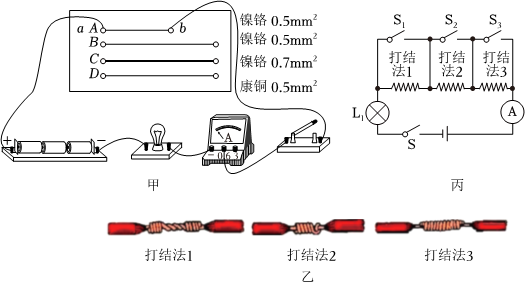

小明从实验室中找到四段电阻线A、B、C、D将他们安装到实验板上，并连接好实验电路如图甲所示，用夹子a、b夹住电阻线的两端将电阻线接入电路。
