[考点]
探究并联电路中干路电流与各支路电流的关系，
[答案]
（1）断开；（2）电流表没有调零；（3）断路；（4）0.3；I＝I1+I2；（5）2；电流表选用小量程，却按大量程读数了。
[解析]
解：（1）连接电路时，开关应该断开，防止出现短路，烧坏元件；

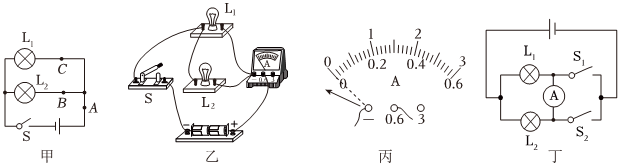

（2）闭合开关前，电流表指针如图丙所示，指针没有正对零刻度线，出现该现象的原因是：电流表没有调零。
（3）改正上述问题后，小明将电流表接在L1所在的支路上，闭合开关，灯泡L2发光，干路和灯泡L2所在支路是通路，电流表无示数，灯泡L1不发光，电路可能存在的故障是灯泡L1断路（若短路，灯泡L2不发光）；
（4）因干路电流等于各支路电流之和，所以干路电流大于支路电流，在图中，因指针偏转角度相同，测干路电流时应选用大量程，分度值为0.1A，则干路电流I＝1.5A；测通过L2支路的电流选用小量程，分度值为0.02A，L2支路上的电流I2＝0.3A；
（5）除第2组数据外，并联电路中干路电流等于各支路电流之和，第2组数据干路明显过大，存在问题的数据：第2组数据干路电流测量错误，造成该数据错误的原因是：电流表选用小量程，却按大量程读数了。
故答案为：（1）断开；（2）电流表没有调零；（3）断路；（4）0.3；I＝I1+I2；（5）2；电流表选用小量程，却按大量程读数了。
[点评]
本题考查了"探究并联电路中干路电流与各支路电流的关系，"，属于"基础题"，熟悉题型是解题的关键。

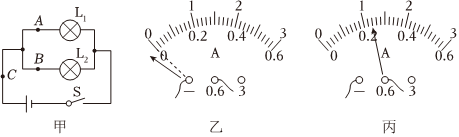

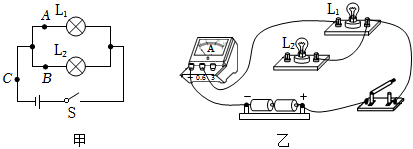

小李在“探究并联电路的电流规律”的实验中，设计了如图甲所示的电路。
?
