在如图-1的电路中，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，L是标有“6V 3.6W”字样的小灯泡。电流表量程为“0～3A”，电压表量程为“0～15V”。当开关S和S1闭合，S2断开时，将滑动变阻器的滑片P从最右端移到最左端，记录电压表和电流表示数并描绘图像；保持开关S闭合，断开开关S1，将滑动变阻器的滑片P移到最右端，再闭合开关S2，移动滑动变阻器的滑片P，直到小灯泡正常发光，记录电压表和电流表示数并描绘图像。图-2是两次电路中电压表和电流表示数变化关系的图像。在保证电路安全的情况下，下列分析不正确的是（ ）
＝
＝20Ω，
＝
＝5Ω，
A.定值电阻R0的阻值为20Ω
B.电源电压为10V
C.只闭合开关S、S1，滑动变阻器的最大功率为0.9W
D.只闭合开关S、S2，为保证电路安全，滑动变阻器移动的阻值范围为10～50Ω

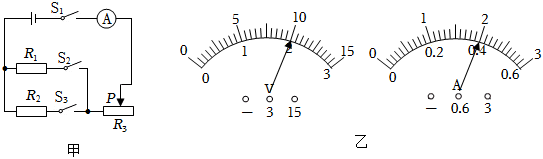

A.电源电压为 15V
B.若电压表测R2两端电压，R2的阻值为20Ω
C.R1的阻值为20Ω
D.若电压表测电源电压，R2的阻值可能为 15Ω或20Ω
如图甲所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，下列说法正确的是（ ）
A.先闭合开关S2，再闭合开关S1时，小灯泡变暗，电流表示数减小
B.小灯泡的额定功率为1.2W
C.电路的最大功率为3W
D.滑动变阻器连入的阻值范围是12Ω～20Ω
A.小灯泡的功率范围为0.1W-1.25W
B.滑动变阻器的取值范围是3Ω-5Ω
C.电压表V1的示数变化范围为1.5V-3V
D.电源电压为3V
如图所示，电源电压恒为6V，R0=20Ω，滑动变阻器的规格为“30Ω 1A”，电流表的量程为“0～0.6A”，小灯泡上标有“4V 2W”字样。不考虑灯丝电阻变化，并保证电路安全，则（ ）
A.当S闭合，S1、S2都断开时，滑动变阻器接入电路的阻值范围是3Ω～30Ω
B.当S闭合，S1、S2都断开时，电路消耗最大功率是3W
C.当S、S1、S2都闭合时，电路消耗的总功率最小值为2.4W
D.当S、S1、S2都闭合时，滑动变阻器接入电路的最小阻值是6Ω
如图是某物理兴趣小组设计的一种测定油箱内油量的装置。R是规格为“30Ω，1A”的滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。当油箱装满油时，滑片恰好移动到R的最下端；当油箱中的油用完时，滑片恰好移动到R的最上端。在某次滑片移动过程中，电压表的示数变化范围是2V～6V，电流表的示数变化范围是0.4A～0.2A。关于此电路，下列说法正确的是（ ）
A.定值电阻R0=15Ω
B.电流表的示数最大变化范围是0.2～1A
C.油箱中油用完时，电压表的示数为0
D.油箱装满油时，电流表的示数为0.5A
如图是某物理兴趣小组设计的一种测定油箱内油量的装置。R是规格为“30Ω，1A”的滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。当油箱装满油时，滑片恰好移动到R的最下端；当油箱中的油用完时，滑片恰好移动到R的最上端。在某次滑片移动过程中，电压表的示数变化范围是2V～6V，电流表的示数变化范围是0.4A～0.2A。关于此电路，下列说法正确的是（ ）
A.定值电阻R0=15Ω
B.电流表的示数最大变化范围是0.2～1A
C.油箱中油用完时，电压表的示数为0
D.油箱装满油时，电流表的示数为0.5A
如图所示，电源电压为6V且保持不变，R0=30Ω，滑动变阻器的规格为“20Ω 1A”，电流表的量程为“0～0.6A”，小灯泡上标有“3V 1.5W”字样。不考虑灯丝电阻变化，并保证电路安全，则（ ）
A.当S闭合，S1、S2都断开时，滑动变阻器接入电路的阻值范围是4Ω～20Ω
B.当S闭合，S1、S2都断开时，电路消耗最大功率是3.6W
C.当S、S1、S2都闭合时，电路消耗的总功率最小值为2.4W
D.当S、S1、S2都闭合时，滑动变阻器接入电路的最小阻值是15Ω
A.电流表示数的变化范围是0.3～0.5A
B.电压表V2示数的变化范围是0～3V
C.电路中小灯泡的实际功率的变化范围是0.6～1.5W
D.滑动变阻器接入电路的阻值变化范围是3～10Ω
在学校举行的劳动技术成果汇报展示活动中，小强同学展示了一辆自己组装的玩具车，它具有“原地灯光秀”“调速前进”和“定速后退”三种工作模式。通过控制开关S1、S2和滑动变阻器R1来改变灯L的亮度，实现“原地灯光秀”：通过改变直流电动机的转动方向及转速，实现“调速前进”或“定速后退”，如图所示。已知电源电压不变，标有“0.6A”灯L的电阻不变且RL=10Ω，定值电阻R2=5Ω。当玩具车工作在“原地灯光秀”模式时，电流表A的最大示数为0.4A。关于下列结论：
如图所示电路，滑动变阻器规格为“20Ω，1A”小灯泡的额定电压为4V，电流表的量程为“0～0.6A”。只闭合开关S2时，小灯泡正常发光，将滑动变阻器的滑片滑至阻值最大处，再闭合开关S1，电流表的示数为0.4A，在电路安全情况下，下列说法正确的是（ ）
A.当S1，S2均闭合时，电流表测的是小灯泡的电流
B.滑动变阻器接入电路的阻值范围是10～20Ω
C.小灯泡的额定功率为1.6W
D.电路的最大功率为0.8W
在图甲所示电路中，电源电压不变，R0为定值电阻。闭合S，滑动变阻器的滑片P从b端移到a端的过程中，电压表与电流表的示数变化关系如图乙所示。下列说法正确的是（ ）
A.电源电压为4.9V
B.定值电阻R0的阻值为20Ω
C.滑动变阻器的调节范围为0～36Ω
D.当滑片P位于b端时，R0的电功率最小
如图所示为一种电子显示的握力计和它的工作原理示意图。电源电压不变，握力显示表是由电流表改装而成，定值电阻R2起保护电路作用，其电阻值为5Ω，不施加力时弹簧一端的滑片P在电阻R1的最上端，移动到最下端时施加的力最大（弹簧的电阻不计）。电路中电流变化的范围为0.1～0.6A，则下列说法正确的是（ ）
A.施加的力最大时电路中电流为0.6A
B.R1连入电路阻值变化范围是0～30Ω
C.电路消耗的总功率变化范围是0.3W～1.5W
D.R1消耗的最大功率为0.45W
