162632. （2022•长安区一中•高二上期中）在“测定金属导体的电阻率”的实验中，待测金属导线的电阻R_x约为3Ω．实验室备有下列实验器材
A．电压表V₁（量程3V，内阻约为15KΩ）             B．电压表V₂（量程15V，内阻约为75KΩ）
C．电流表A₁（量程3A，内阻约为0.2Ω）              D．电流表A₂（量程600mA，内阻约为1Ω）
E．变阻器R₁（0～10Ω，1.0A）F．变阻器R₂（0～100Ω，0.3A）
G．电池E（电动势为3V，内阻约为0.3Ω）H．开关S，导线若干
$德优题库$
（1）提高实验精确度，减小实验误差，应选用的实验器材有        ．

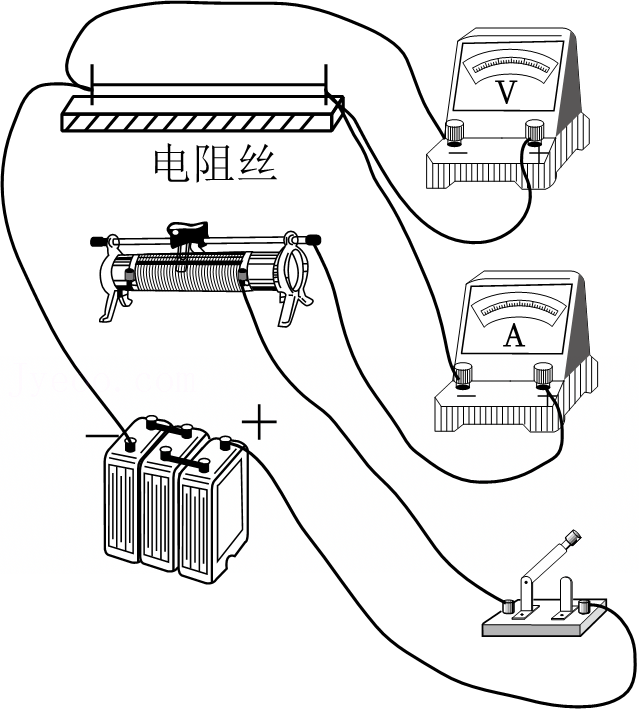

（2）为了减小实验误差，应选用图1中        （填“a”或“b”）为该实验的电原理图，并按所选择的原理图把实物图（图2）用导线连接起来．
（3）用刻度尺测得金属丝长度为60.00cm,用螺旋测微器测得导线的直径为0.635mm,两电表的示数分别如图3所示，则电阻值为        Ω，电阻率为        ．
$德优题库$

共享时间:2022-11-16 难度:2

纠错

下载

相似

组卷

[考点]

电压表、电流表的读数，导体电阻率的测量，

[答案]

见试题解答内容

[解析]

解：（1）伏安法测电阻，需要：G、电池E（电动势为3V，内阻约为0.3Ω），H、开关S，导线若干，电源电动势是3V，因此电压表可选：A、电压表V₁（量程3V，内阻约为15KΩ），电路最大电流I＝

＝

＝1A，如果选用量程是3A的电流表，电流表指针偏转角度不到电表刻度的三分之一，为提高实验精度，电流表可选：D．电流表A₂（量程600mA，内阻约为1Ω），滑动变阻器F的额定电流太小，因此滑动变阻器应选E．变阻器R₁ （0～10Ω，1.0A）；即需要的实验器材有：ADEGH；
（2）

＝

＝5000，

＝

＝3，

＞

，电流表应选择外接法，因此实验电路应选b．
根据电路图连接实物电路图，实物电路图如图所示．
（3）电压表量程是3V，由图示电压表可知，电压表分度值是0.1V，电压表示数是1.2V，
电流表量程是600mA＝0.6A，由图示电流表可知电流表分度值是0.02A，电流表示数是0.50A，
电阻阻值R＝

＝

＝2.4Ω，由电阻定律可知，R＝ρ

＝ρ

，
则电阻率ρ＝

＝

≈1.3×10^﹣6Ω•m；
故答案为：（1）ADEGH；（2）b，电路图如图所示；（3）2.4，1.3×10^﹣6Ω•m．

[点评]

本题考查了"电压表、电流表的读数，导体电阻率的测量，"，属于"易错题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

160838. （2015•西安中学•五模）实验室购买了一根标称长度为100m的铜导线，某同学想通过实验测其实际长度，该同学首先测得导线横截面积为1.0mm²，查得铜的电阻率为1.7×10^-8Ω?m,再利用图甲所示电路测出铜导线的电阻R_x，从而确定导线的实际长度。可供使用的器材有：
电流表：量程0.6A，内阻约0.2Ω；
电压表：量程3V，内阻约9kΩ；
滑动变阻器R₁：最大阻值5Ω；
滑动变阻器R₂：最大阻值20Ω；
定值电阻：R₀=3Ω；
电源：电动势6V，内阻可不计；
开关、导线若干。
（1）实验中，滑动变阻器应选        （填“R₁”或“R₂”），闭合开关S前应将滑片移至        端（填“a”或“b”）。
（2）在实物图中，已正确连接了部分导线，请根据图甲电路完成剩余部分的连接。
（3）调节滑动变阻器，当电流表的读数为0.50A时，电压表示数如图乙所示，读数为        V。
（4）导线实际长度为        m（保留2位有效数字）。
$德优题库$

共享时间:2015-05-09 难度:2 相似度:2

解析

纠错

下载

组卷

160505. （2017•师大附中•二模）某同学做“测定金属电阻率”的实验。
①需要通过实验直接测量的物理量有：       （写出名称和符号）。
②这位同学采用伏安法测定一段阻值约为5Ω左右的金属丝的电阻。有以下器材可供选择：（要求测量结果尽量准确）
A．电池组（3V，内阻约1Ω）          B．电流表（0～3A，内阻约0.025Ω）
C．电流表（0～0.6A，内阻约0.125Ω）  D．电压表（0～3V，内阻约3kΩ）
E．电压表（0～15V，内阻约15kΩ）F．滑动变阻器（0～20Ω，额定电流1A）
G．滑动变阻器（0～1000Ω，额定电流0.3A）H．开关，导线
$德优题库$
实验时应选用的器材是        （填写各器材的字母代号）。
请在图1的虚线框中画出实验电路图。
这位同学在一次测量时，电流表、电压表的示数如图2所示。由图中电流表、电压表的读数可计算出金属丝的电阻为        Ω。
③用伏安法测金属丝电阻存在系统误差。为了减小系统误差，有人设计了如图3所示的实验方案。其中R_x是待测电阻，R是电阻箱，R₁、R₂是已知阻值的定值电阻。合上开关S，灵敏电流计的指针偏转。将R调至阻值为R₀时，灵敏电阻计的示数为零。由此可计算出待测电阻R_x=       。（用R₁、R₂、R₀表示）

共享时间:2017-03-24 难度:3 相似度:1.67

解析

纠错

下载

组卷

162103. （2024•华清中学•高二上期中）在“测定金属丝电阻率”的实验中：
$德优题库$
（1）用游标卡尺测量金属丝的长度如图甲所示，由图可知其长度l=        mm；用螺旋测微器测得金属丝的直径如图乙所示，则d=        mm。
（2）欲用伏安法测定一段阻值约为5Ω的金属丝的电阻，要求测量结果尽量准确，现有以下器材：
A．电池组（3V，内阻1Ω）
B．电流表（0～3A，内阻约为0.0125Ω）
C．电流表（0～0.6A，内阻0.5Ω）
D．电压表（0～3V，内阻约为3kΩ）
E.电压表（0～15V，内阻约为15kΩ）
F.滑动变阻器（0～20Ω，额定电流1A）
G.滑动变阻器（0～2000Ω，额定电流0.3A）
H.开关、导线
上述器材中，电流表应选        ，电压表应选        ，滑动变阻器应选        。（填写各器材的字母代号）
（3）要求待测电阻两端的电压能从零开始变化，请按要求在下面方框中画出实验电路图。（如图丙）
（4）该金属丝电阻率的表达式ρ=        。（用l,d,R表示）

共享时间:2024-11-26 难度:1 相似度:1.5

解析

纠错

下载

组卷

158853. （2023•滨河中学•高二上二月）某物理兴趣小组测量一段粗细均匀的合金丝电阻率ρ。
（1）实验开始前，用螺旋测微器测量合金丝的直径，图1读数为　　mm；
（2）某同学采用分压电路和电流表内接法，取这段合金丝绕在半径为0.3m的量角器上，连成图2所示电路。闭合开关前，请老师检查，发现导线　　（填写标号）接线错误，滑动变阻器的滑片应置于　　端（选填“左”或“右”）；
（3）改变金属夹位置，通过调节滑动变阻器保持电压表示数始终为1.00V，记录电流表的示数I与接入电路的合金丝所对应的圆心角θ，根据实验数据在图3中作出

图像，则该合金丝的电阻率为　　Ω•m（保留2位有效数字），电流表的内阻为　　Ω。

共享时间:2023-12-25 难度:1 相似度:1.5

解析

纠错

下载

组卷

159055. （2023•铁一中学•高二上一月）在“测定金属的电阻率”的实验中，待测金属导线的电阻R_x约为5Ω。实验室备有下列实验器材：
A．电压表V₁（量程3V，内阻约为15kΩ）
B．电压表V₂（量程15V，内阻约为75kΩ）
C．电流表A₁（量程3A，内阻约为0.2Ω）
D．电流表A₂（量程600mA，内阻约为1Ω）
E．变阻器R₁（0～100Ω，0.6A）
F．变阻器R₂（0～2000Ω，0.1A）
G．电池E（电动势为3V，内阻约为0.3Ω）
H．开关S，导线若干
（1）为提高实验精确度，减小实验误差，应选用的实验器材有        。
（2）为减小实验误差，应选用        （填“（图1a）”或“（图1b）”）为该实验的电路图，并按所选择的电路图把图2实物图用导线连接起来。
$德优题库$
（3）若用刻度尺测得金属丝长度为60.00cm,用螺旋测微器测得导线的直径为0.635mm,两电表的示数分别如图3所示，则电阻值为        Ω，电阻率为        Ω?m。

共享时间:2023-10-25 难度:1 相似度:1.5

解析

纠错

下载

组卷

159128. （2023•高新一中•高二上一月）在“金属丝电阻率的测量”的实验中：
（1）用伏安法测量金属丝的电阻（阻值约为5Ω），实验中除开关、若干导线之外还提供下列器材：
电流表A₁（量程0～0.6A，内阻约0.1Ω）；
电流表A₂（量程0～3A，内阻约0.01Ω）；
电压表V₁（量程0～3V，内阻约3kΩ）；
电压表V₂（量程0～15V，内阻约20kΩ）；
滑动变阻器R（0～20Ω）；
电源E（电动势为3.0V，内阻不计）。
为了调节方便，测量准确，实验中电流表应选        ，电压表应选        。
（2）根据所选用的实验器材，应选用如图中电路图        （选填“甲”或“乙”）进行实验。
$德优题库$
（3）若通过测量可知，金属丝接入电路的长度为L，直径为d,通过金属丝的电流为I，金属丝两端的电压为U，由此可计算得出金属丝的电阻率ρ=       （用题目所给字母表示）。
（4）本实验在测量电阻时，由电压表或电流表的内阻引起的误差属于系统误差。在未消除该系统误差时本实验的电阻丝的测量阻值为R_x，若已知电阻丝的真实阻值为R₀，则应有R_x       R₀（填写“大于”“小于”或“等于”）。

共享时间:2023-10-14 难度:1 相似度:1.5

解析

纠错

下载

组卷

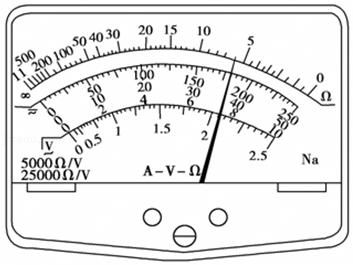

159733. （2021•西安中学•高三上四月）图为一正在测量中的多用电表表盘。
（1）如果是用×10Ω挡测量电阻，则读数为　　Ω。
（2）如果是用直流10mA挡测量电流，则读数为　　mA。
（3）如果是用直流5V挡测量电压，则读数为　　V。

共享时间:2021-02-20 难度:1 相似度:1.5

解析

纠错

下载

组卷

159919. （2021•雁塔二中•高二上一月） $德优题库$ 某同学要测量一均匀新材料制成的圆柱体的电阻率ρ．步骤如下：
（1）用游标为20分度的卡尺测量其长度如图甲所示，由图可知其长度为       cm；
（2）用螺旋测微器测量其直径如图乙所示，由图可知其直径为       mm；
（3）用电压表和电流表分别测量其两端的电压和流过其中的电流如图丙、丁所示，由图可知电压为       V，电流为       A．

共享时间:2021-10-28 难度:1 相似度:1.5

解析

纠错

下载

组卷

162631. （2022•长安区一中•高二上期中）某同学查阅资料发一自动铅笔芯的电阻随温度升高而变小，在实验室中，他取一段长为16cm的自动铅笔笔芯，用多用电表测量其电阻大约为4Ω，该同学要较精确测量铅笔芯的电阻，现有下述器材可供选择：
A．电源3V，内阻不计
B．直流电流表0～3A（内阻0.1Ω）
C．直流电流表0～600mA（内阻0.5Ω）
D．直流电压表0～3V（内阻3kΩ）
E．直流电压表0～15V（内阻200kΩ）
F．滑动变阻器（10Ω，1A）
G．滑动变阻器（1kΩ，300mA）
$德优题库$
（1）除开关、导线外，实验中要求能够在电压表上从零开始读取若干组数据，需要选用的器材有：（填写字母代号）；
（2）用线条代替导线，连接实验电路；
（3）该同学在下表中记录了实验数据，请你根据实验数据在图2方格纸上画出了该铅笔芯的伏安特性曲线：作U-I图上纵轴为U，横轴为I．

次数	1	2	3	4	5	6	7	8	9	10
U/V	0	0.3	0.5	0.7	1.0	1.2	1.5	1.7	2.0	2.2
I/A	0	0.08	0.13	0.18	1.2	0.30	0.36	0.39	0.43	0.45

共享时间:2022-11-16 难度:1 相似度:1.5

解析

纠错

下载

组卷

161314. （2023•师大附中•高二上期末）张明同学在测定某种合金丝的电阻率时：
（1）用螺旋测微器测得其直径为        mm（如图甲所示）；
（2）用20分度的游标卡尺测其长度为        cm（如图乙所示）；
（3）用图丙所示的电路测得的电阻值将比真实值        （填“偏大”或“偏小”）。
$德优题库$

共享时间:2023-02-18 难度:1 相似度:1.5

解析

纠错

下载

组卷

159069. （2023•铁一中学•高二上二月）（1）在“测定金属的电阻率”的实验中：有两位同学所设计的测量电路的一部分分别如图甲、乙所示，若分别用这两个电路进行实验，则测量值比真实值偏小的应是　　图所示的电路（选填“甲”或“乙”）；这种误差　　（填“能”或“不能”）通过多次测量取平均值来减少。

（2）该小组的同学用螺旋测微器测量电热丝的直径d，其中某一次测量结果如图丙所示，其读数为　　mm。

共享时间:2023-12-26 难度:2 相似度:1

解析

纠错

下载

组卷

159249. （2023•西电中学•高二上二月）在“测定金属的电阻率”的实验中，所用金属电阻丝的电阻约为30Ω．现通过以下实验测量该金属材料的电阻率．
$德优题库$
①用螺旋测微器测量电阻丝直径，其示数如图1所示，则该电阻丝直径的测量值d=       mm；
②实验中能提供的器材有开关、若干导线及下列器材：
电压表V₁（量程0～3V，内阻约3kΩ）；
电压表V₂（量程0～15V，内阻约15kΩ）；
电流表A₁（量程0～100mA，内阻约5Ω）；
电流表A₂（量程0～0.6A，内阻约0.1Ω）；
滑动变阻器R₁（0～10Ω）；
滑动变阻器R₂（0～1kΩ）；
电源E（电动势为4.5V，内阻不计）．
为了便于调节电路并能较准确的测出电阻丝的阻值，电压表应选        ，电流表应选        ，滑动变阻器应选        ．
③画出该实验的实验原理图2，要求：能改变电阻丝的测量长度和进行多次测量．
④利用测量数据画出U-L图线，如图3所示，其中（L₀，U₀）是U-L图线上的一个点的坐标．根据U-L图线，用电阻丝的直径d、电流I和坐标（L₀，U₀）可计算得出电阻丝的电阻率ρ=       ．（用所给字母表示）

共享时间:2023-12-15 难度:2 相似度:1

解析

纠错

下载

组卷

161455. （2023•长安区一中•高二下期末）两同学为测定一段粗细均匀、电阻率较小的电阻丝的电阻率，采用了如图甲所示的电路进行测量。

实验步骤如下：
a．用螺旋测微器在电阻丝上的三个不同位置测出电阻丝直径，求出平均值D；
b．调节电阻丝上的导电夹P的位置，用毫米刻度尺测量并记录导电夹P到电阻丝右端B的长度x；闭合开关S，记录电压表示数U、电流表示数I；
c．改变电阻丝上的导电夹P的位置，重复步骤b，记录多组x、U、I的值。
（1）若螺旋测微器某次测量结果如图乙所示，其示数为　　 mm。
（2）若选用某组U、I值，用

算出电阻丝连入电路的电阻R_x，则计算值与真实值相比　　。（选填“偏小”、“相等”或“偏大”）
（3）根据多组测量得到的实验数据绘出

图像如图丙所示，若图线斜率为k，则电阻丝的电阻率ρ＝　　（用已知或测量出的物理量的符号表示）；电流表内阻对电阻率的测量　　（选填“有”或“没有”）影响。
（4）用记录的数据绘制出U﹣I图像如图丁所示，由图像可知电源的内阻r＝　　 Ω。（结果保留两位有效数字）

共享时间:2023-07-18 难度:2 相似度:1

解析

纠错

下载

组卷

162237. （2023•师大附中•高二上期中）某实验小组做“测量一由新材料制成的粗细均匀金属丝的电阻率”实验。除待测金属丝外备选器材如下：
A．量程为5mA、内阻r₁=50Ω的电流表
B．量程为0.6A、内阻r₂=0.2Ω的电流表
C．量程为6V、内阻r₃约为15kΩ的电压表
D．最大阻值为15Ω、最大允许电流为2A的滑动变阻器
E．定值电阻R₁=5Ω
F．定值电阻R₂=500Ω
G．电动势E=6V、内阻很小的直流电源
H．开关一个，导线若干
I．多用表，螺旋测微器，刻度尺
$德优题库$
（1）先用多用表×10Ω挡粗测其电阻，如图甲所示，读数为       Ω，然后用螺旋测微器测其直径，则螺旋测微器的示数D=       mm。
（2）采用图丙所示电路尽可能精确地测量该金属丝的电阻率，电流表应选用       （填“A”或“B”），定值电阻应选用       （填“E”或“F”）。
（3）电压表的示数记为U，所选用电流表的示数记为I，则该金属丝的电阻的表达式R_x=       ；若用刻度尺测得待测电阻丝的长度为L，则其电阻率的表达式ρ=       （表达式中所用到的阻值必须用对应的电阻符号表示，不得直接用数值表示）。

共享时间:2023-11-30 难度:2 相似度:1

解析

纠错

下载

组卷

162268. （2023•西安中学•高二上期中）（1）用螺旋测微器测量某金属丝直径时的刻度位置如图甲所示，从图中读出金属丝的直径为        mm。用游标卡尺可以测量某些工件的外径。在测量时，示数如图乙所示，则读数为        mm。
$德优题库$
（2）在“测定金属丝的电阻率”的实验中，如果测出金属丝接入电路的长度l、直径d和金属丝接入电路时的电流I和其两端的电压U，就可求出金属丝的电阻率。用以上实验中直接测出的物理量来表示电阻率，其表达式为ρ=       。
（3）在此实验中，金属丝的电阻大约为4Ω，在用伏安法测定金属丝的电阻时，除被测金属丝外，选用了如下实验器材：
A.直流电源：电动势约4.5V，内阻不计；
B.电流表A：量程0～0.6A，内阻约0.125Ω；
C.电压表V：量程0～3V，内阻约3kΩ；
D.滑动变阻器R：最大阻值10Ω；
E.开关、导线等。
在上边可供选择的实验电路中，应该选图        （选填“丙”或“丁”），选择的接法为电流表        接法（选填“内”或“外”），此接法测得的电阻值将        （选填“大于”“小于”或“等于”）被测电阻的实际阻值。

共享时间:2023-11-26 难度:3 相似度:0.83
