160505. （2017•师大附中•二模）某同学做“测定金属电阻率”的实验。
①需要通过实验直接测量的物理量有：       （写出名称和符号）。
②这位同学采用伏安法测定一段阻值约为5Ω左右的金属丝的电阻。有以下器材可供选择：（要求测量结果尽量准确）
A．电池组（3V，内阻约1Ω）          B．电流表（0～3A，内阻约0.025Ω）
C．电流表（0～0.6A，内阻约0.125Ω）  D．电压表（0～3V，内阻约3kΩ）
E．电压表（0～15V，内阻约15kΩ）F．滑动变阻器（0～20Ω，额定电流1A）
G．滑动变阻器（0～1000Ω，额定电流0.3A）H．开关，导线
$德优题库$
实验时应选用的器材是        （填写各器材的字母代号）。
请在图1的虚线框中画出实验电路图。
这位同学在一次测量时，电流表、电压表的示数如图2所示。由图中电流表、电压表的读数可计算出金属丝的电阻为        Ω。

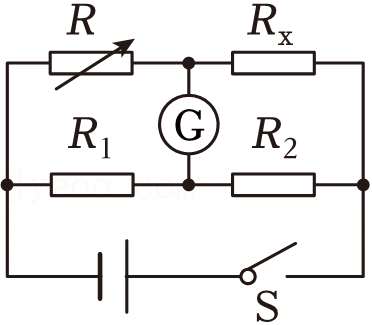

③用伏安法测金属丝电阻存在系统误差。为了减小系统误差，有人设计了如图3所示的实验方案。其中R_x是待测电阻，R是电阻箱，R₁、R₂是已知阻值的定值电阻。合上开关S，灵敏电流计的指针偏转。将R调至阻值为R₀时，灵敏电阻计的示数为零。由此可计算出待测电阻R_x=       。（用R₁、R₂、R₀表示）

共享时间:2017-03-24 难度:3

纠错

下载

相似

组卷

[考点]

电压表、电流表的读数，导体电阻率的测量，用电桥法测电阻，

[答案]

见试题解答内容

[解析]

解：①、根据欧姆定律R＝

，电阻定律R＝

，S＝

πd²，可得电阻率ρ＝

，可见需要通过实验直接测量的物理量有：加在金属丝两端的电压U，通过金属丝的电流I，金属丝的长度L，金属丝的直径D。
②、因采用伏安法测定一段阻值约为5Ω左右的金属丝的电阻，本实验要求通过的电流不能太大，电流表应选C，又电动势为3V，电压表应选D，当然应选电源A，因滑动变阻器最大电阻大于待测电阻，考虑变阻器用限流式接法，由

≥

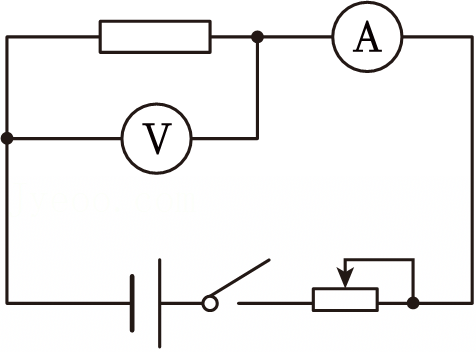

I_A，可求外电路最小电阻为R≥7.5Ω，故可选变阻器F，当然还应选H，电路图如图所示

根据电表读数原理及要求可读出U＝2.40V，I＝0.46A，则R＝

＝5.2Ω
③、根据串并联电路特点及欧姆定律，若电流表示数为零，应满足I₁（R₁+R₂）＝I₂（R₀+R_x），及I₁R₁＝I₂R₀，两式联立可得R_x＝

故答案为①加在金属丝两端的电压U，通过金属丝的电流I，金属丝的长度L，金属丝的直径D
②ACDFH 5.2 电路图如图
③

[点评]

本题考查了"电压表、电流表的读数，导体电阻率的测量，用电桥法测电阻，"，属于"难典题"，熟悉题型是解题的关键。
