162103. （2024•华清中学•高二上期中）在“测定金属丝电阻率”的实验中：
$德优题库$
（1）用游标卡尺测量金属丝的长度如图甲所示，由图可知其长度l=        mm；用螺旋测微器测得金属丝的直径如图乙所示，则d=        mm。
（2）欲用伏安法测定一段阻值约为5Ω的金属丝的电阻，要求测量结果尽量准确，现有以下器材：
A．电池组（3V，内阻1Ω）
B．电流表（0～3A，内阻约为0.0125Ω）
C．电流表（0～0.6A，内阻0.5Ω）
D．电压表（0～3V，内阻约为3kΩ）
E.电压表（0～15V，内阻约为15kΩ）
F.滑动变阻器（0～20Ω，额定电流1A）
G.滑动变阻器（0～2000Ω，额定电流0.3A）
H.开关、导线
上述器材中，电流表应选        ，电压表应选        ，滑动变阻器应选        。（填写各器材的字母代号）
（3）要求待测电阻两端的电压能从零开始变化，请按要求在下面方框中画出实验电路图。（如图丙）
（4）该金属丝电阻率的表达式ρ=        。（用l,d,R表示）

共享时间:2024-11-26 难度:1

纠错

下载

相似

组卷

[考点]

导体电阻率的测量，

[答案]

（1）50.25，4.700；（2）C，D，F；（3）作出的电路原理图如上；（4）

。

[解析]

解：（1）游标卡尺的精确度为0.05mm，根据游标卡尺读数规律其长度为l＝50mm+5×0.05mm＝50.25mm，螺旋测微器的精确度为0.01mm，根据螺旋测微器读数规则，金属丝的直径为d＝4.5mm+20.0×0.01mm＝4.700mm
（2）电源电动势为3V，则电压表需要选择D，电路最大电流约为

，电流表应选择C；为方便实验操作，减小误差，需要电压从零始变化，滑动变阻器采用分压式连接，故滑动变阻器选择阻值较小的F。

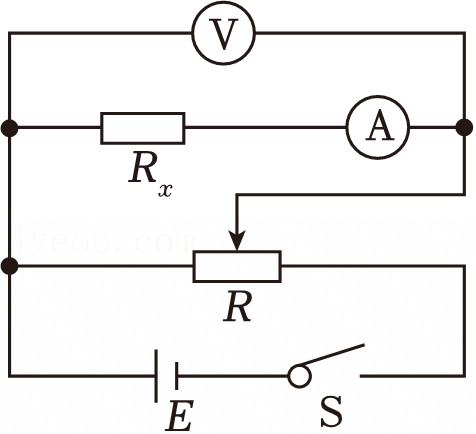

（3）由于待测电阻的阻值远小于电压表的电阻，但电流表内阻已知，故选择电流表内接法，滑动变阻器采用分压接法，如图所示

（4）根据电阻定律

，其中

，该金属丝电阻率的表达式为

。
故答案为：（1）50.25，4.700；（2）C，D，F；（3）作出的电路原理图如上；（4）

。

[点评]

本题考查了"导体电阻率的测量，"，属于"基础题"，熟悉题型是解题的关键。
